8.12. Контрольные приборы

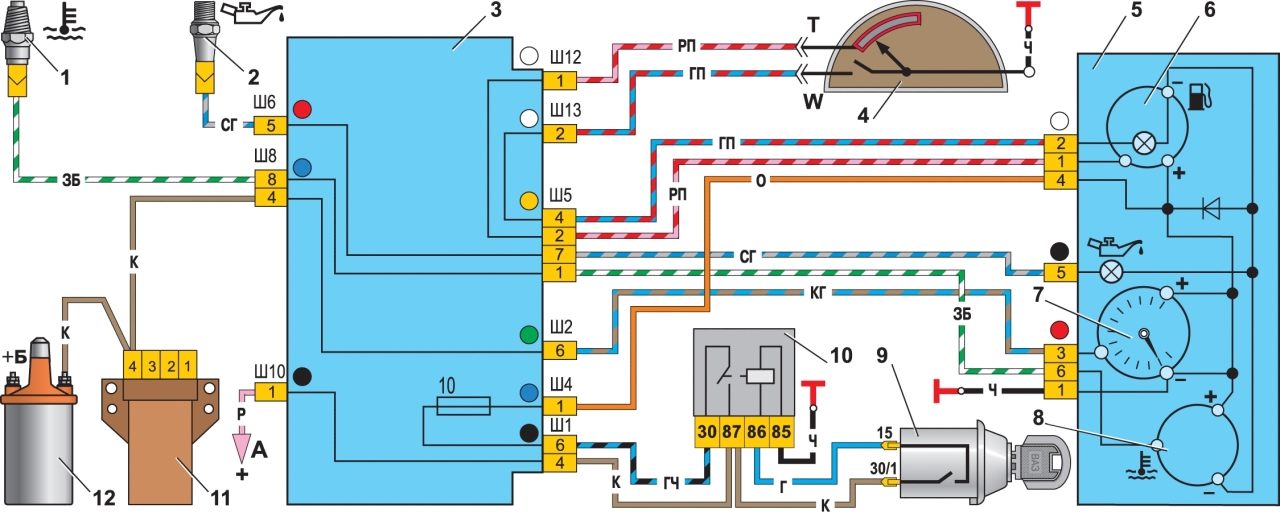

Рис. 8–42. Схема включения контрольных приборов: 1 — датчик контрольной лампы давления масла; 2 — датчик указателя температуры охлаждающей жидкости; 3 — монтажный блок; 4 — датчик указателя уровня топлива; 5 — комбинация приборов; 6 — указатель уровня топлива с контрольной лампой резерва топлива; 7 — тахометр; 8 — указатель температуры охлаждающей жидкости; 9 — выключатель зажигания; 10 — реле зажигания; 11 — блок управления пневмоклапаном карбюратора; 12 — катушка зажигания; А — к выводу  "30" генератора

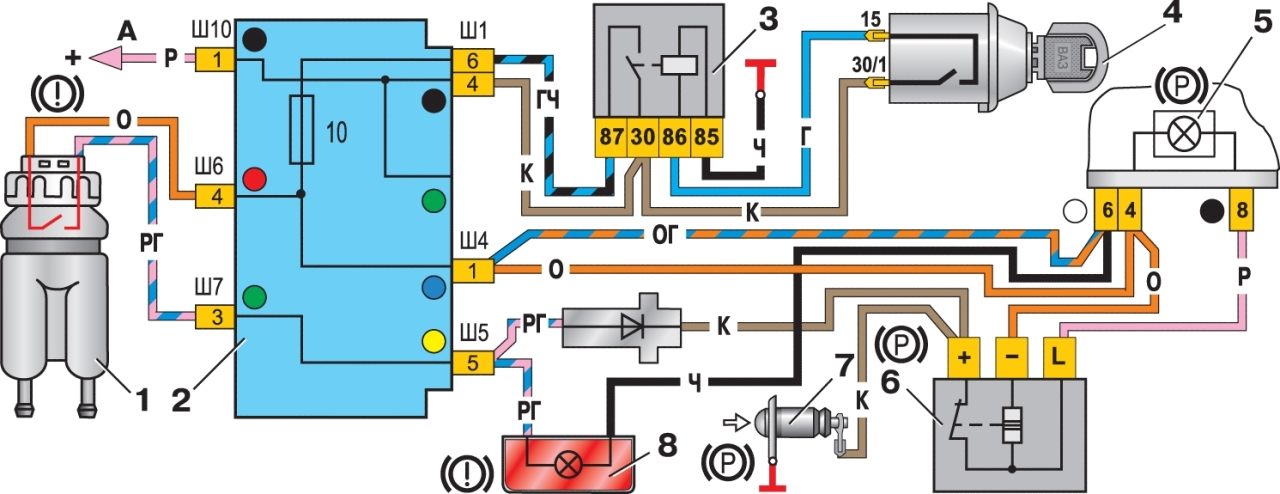

Рис. 8–43. Схема соединений контрольных ламп тормозной системы: 1 — датчик уровня тормозной жидкости; 2 — монтажный блок; 3 — реле зажигания; 4 — выключатель зажигания; 5 — контрольная лампа стояночного тормоза в комбинации приборов; 6 — реле-прерыватель контрольной лампы стояночного тормоза; 7 — выключатель контрольной лампы стояночного тормоза; 8 — контрольная лампа уровня тормозной жидкости; 9 — диод; А — к выводу  "30" генератора

Рис. 8—1. Монтажный блок (крышка снята): 1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Схема включения приборов дана на рис. 8–42, а схема включения контрольных ламп тормозной системы (для автомобилей выпуска с 1988 г.) — на рис. 8–43. Со схемой включения контрольных ламп тормозной системы на автомобилях выпуска до 1988 г. можно ознакомиться по рис. 8—1.

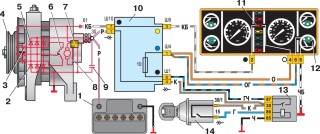

Рис. 8–5. Схема соединений системы генератора 37.3701: 1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

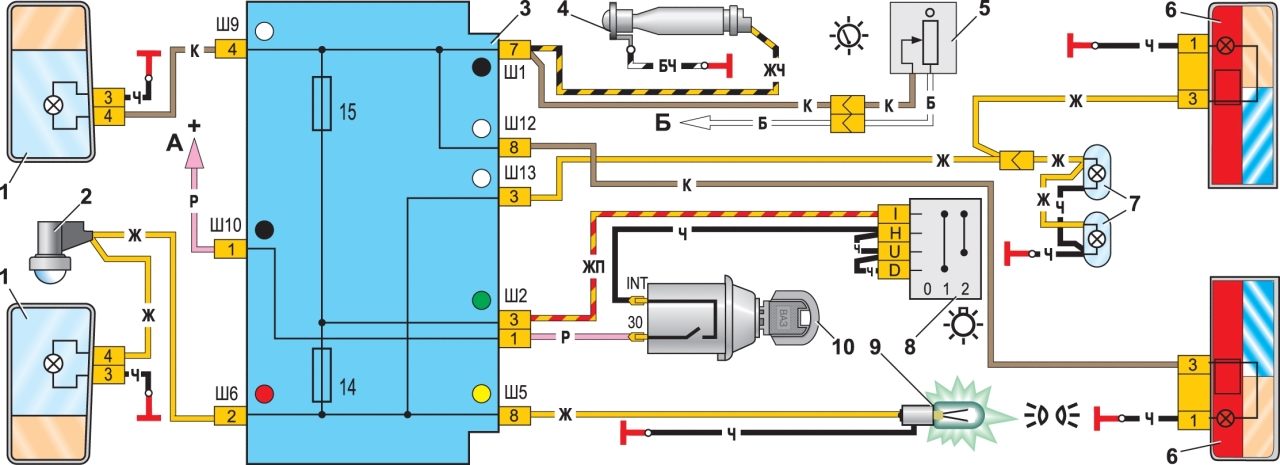

Рис. 8–30. Схема включения наружного освещения: 1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме "30" генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

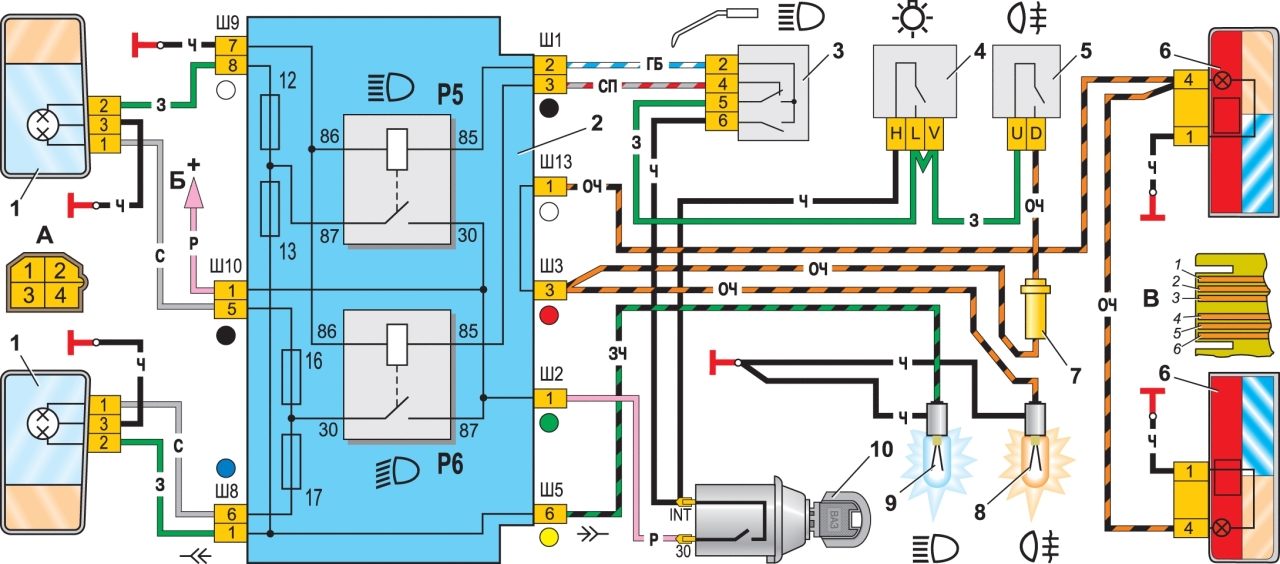

Рис. 8–31. Схема включения фар и противотуманного света в задних фонарях: 1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари; 7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп; 9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар.  А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме "30" генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

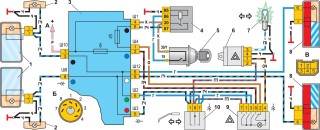

Рис. 8–34. Схема включения указателей поворота и аварийной сигнализации: 1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе; А — к клемме "30" генератора; Б — нумерация штекеров в выключателе аварийной сигнализации; В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Схемы включения контрольных ламп заряда аккумуляторной батареи, наружного освещения, дальнего света фар и указателей поворота даны ранее на рис. 8–5, 8–30, 8–31 и 8–34.

С 1988 г. указатель давления масла в комбинации приборов заменен эконо-метром. Контрольные лампы уровня тормозной жидкости и противотуманного света вынесены из комбинации приборов и размещены в отдельных корпусах под средней частью панели приборов. Вместо них в комбинации приборов установлены контрольная лампа воздушной заслонки карбюратора и недостаточного давления масла в системе смазки двигателя.

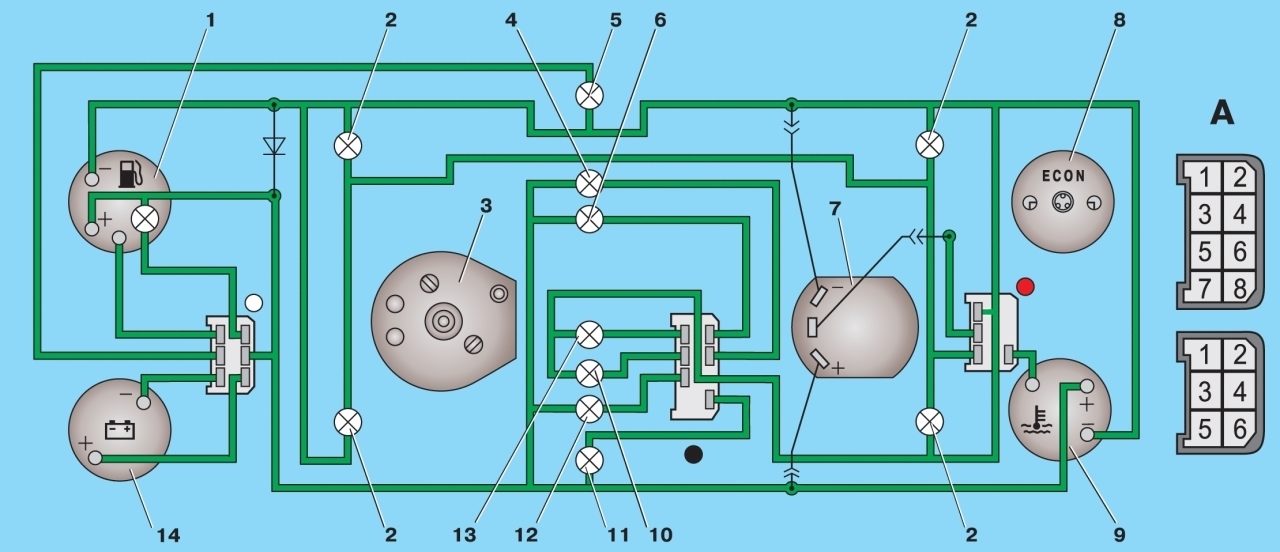

Рис. 8—44. Схема соединений комбинации приборов (вид сзади): 1 — указатель уровня топлива с контрольной лампой резерва; 2 — лампа освещения комбинации приборов; 3 — спидометр; 4 — контрольная лампа воздушной заслонки карбюратора; 5 — контрольная лампа указателей поворота; 6 — контрольная лампа разряда аккумуляторной батареи; 7 — тахометр; 8 — эконометр; 9 — указатель температуры охлаждающей жидкости; 10 — контрольная лампа давления масла; 11 — контрольная лампа стояночного тормоза; 12 — контрольная лампа дальнего света фар; 13 — контрольная лампа наружного освещения; 14 — вольтметр; А — схема условной нумерации штекеров в колодках комбинации приборов

Схема соединений новой комбинации приборов показана на рис. 8—44, а старой (выпуска до 1988 г.) — на рис. 8—1.
