8.13. Система управления пневмоклапаном карбюратора

Проверка работоспособности блока управления 25.3761

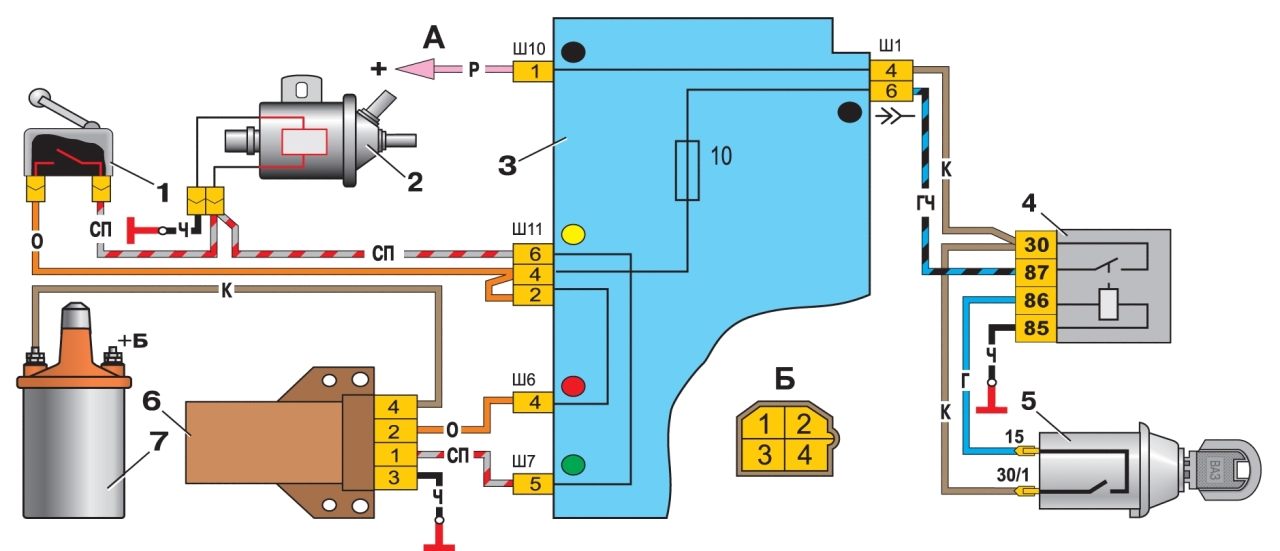

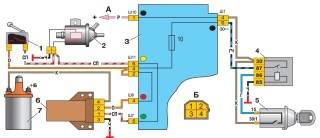

Рис. 8–45. Схема системы управления пневмоклапаном карбюратора: 1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу "30" генератора; Б — порядок условной нумерации штекеров в блоке управления

Исправный блок управления 25.3761 должен отключать пневмоклапан 2 (рис. 8–45) при частоте вращения коленчатого вала двигателя более 1600 мин^-1 и снова включать, когда обороты упадут до 1200 мин^-1.

Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля к блоку управления (см. вид "Б" на разъем блока управления).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

— отсоедините провода от микровыключателя, установленного на  карбюраторе;

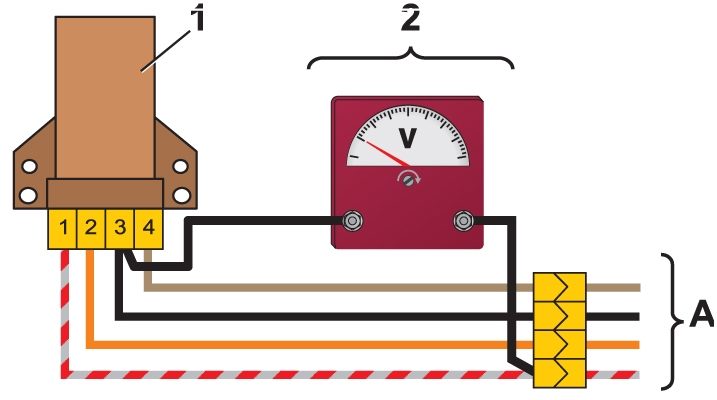

Рис. 8–46. Схема проверки блока управления пневмоклапаном: 1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля

— подключите к блоку управления 1 (рис. 8–46) вольтметр с помощью специального переходного разъема 2;

— запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В;

— после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении.

Если двигатель имеет карбюратор 21053-1107010, то вместо блока управления 25.3761 пневмоклапаном устанавливается блок управления типа 501.3761 электромагнитным клапаном карбюратора.

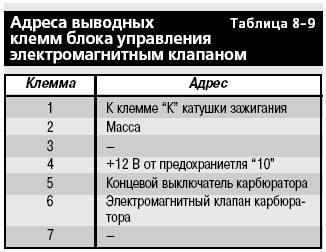

Блок управления 501.3761 должен отключать клапан при частоте вращения коленчатого вала выше 1900 мин^-1, и включать при 1700 мин^-1. Адреса выводных клемм блока управления указаны в таблице 8–9.

Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:

— отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой;

— подключите к блоку управления вольтметр с помощью переходного разъема;

— запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В;

— после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В;

— установите частоту вращения коленчатого вала в пределах 2200–2300 мин^-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении.
