8.3.3.1. Проверка генератора на стенде

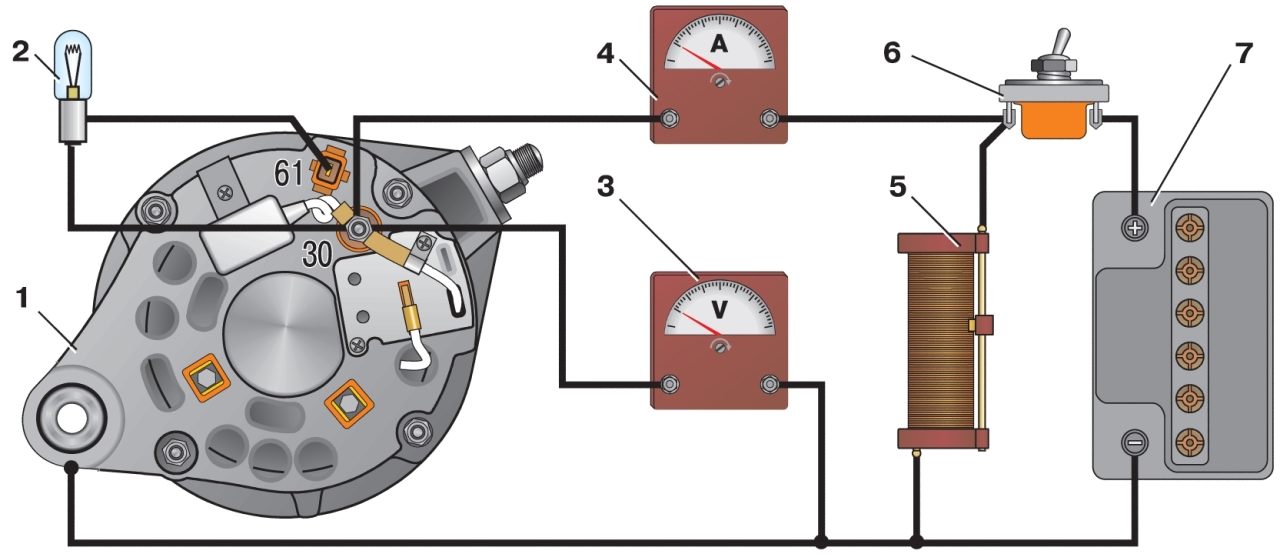

Рис. 8–7. Схема соединений для проверки генератора 37.3701 на стенде: 1 — генератор; 2 — контрольная лампа 12 В, 3 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми.Установите генератор на стенд и выполните соединения как указано на рис. 8–7. У генератора Г-222 штекер "15" соединяется напрямую с выводом "30" генератора.

Включите электродвигатель стенда, реостатом 5 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 5000 мин^-1. Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи. У исправного генератора она должна быть не менее 55 А (45 А у генератора Г-222).

Если замеренная величина отдаваемого тока меньше, то это говорит о неисправностях в обмотках статора и ротора, о повреждении диодов выпрямительного блока. В этом случае необходима тщательная проверка обмоток и диодов, чтобы определить место неисправности.

Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин^-1. Реостатом 5 установите ток отдачи 15 А и замерьте напряжение на выходе генератора, которое должно быть (14,1±0,5) В при температуре окружающего воздуха и генератора (25±10)°С.

Если напряжение не укладывается в указанные пределы, то замените регулятор напряжения новым, заведомо исправным, и повторите проверку. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и диоды генератора.
