3.8.5. Проверка зазоров между поршневыми канавками и кольцами

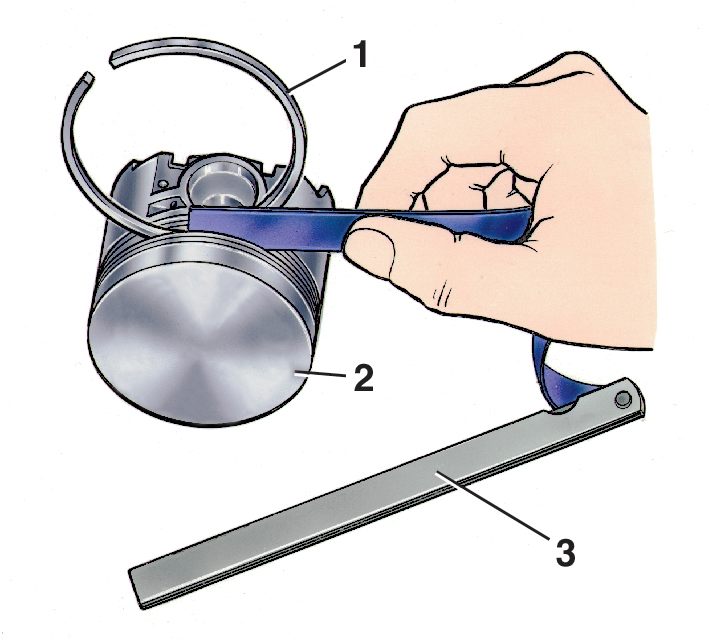

Рис. 3—28. Проверка зазора между поршневыми кольцами и канавками: 1 — поршневое кольцо; 2 — поршень; 3 — набор щупов

Зазор по высоте между канавками и кольцами проверяйте как показано на рис. 3—28, вставляя кольцо в соответствующую канавку.

Номинальный (расчетный) зазор для верхнего компрессионного кольца составляет 0,045–0,08 мм, для второго — 0,025–0,06 мм и для маслосъемного — 0,02–0,055 мм. Предельно допустимые зазоры при износе — 0,15 мм.

Зазор в замке поршневых колец проверяйте набором щупов, вставляя кольца в калибр, имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском 0+_0,003 мм. Для колец нормального размера можно применять калибр А.96137.

Зазор должен быть в пределах 0,25–0,45 мм для всех новых колец. Предельно допустимый зазор при износе — 1 мм. Если зазор недостаточный, запилите стыковые поверхности, а если повышенный — замените кольца.
