3.8.10. Проверка параллельности осей нижней головки шатуна и поршневого кольца

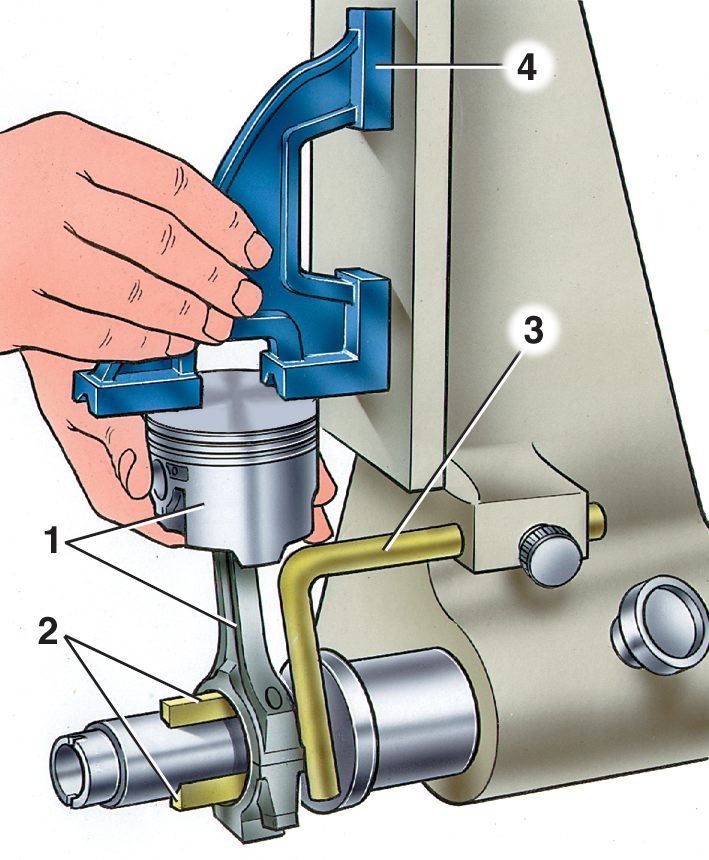

Рис. 3–34. Проверка параллельности осей поршневого пальца и нижней головки шатуна: 1 — собранный комплект шатун–палец–поршень; 2 — выдвижные ножи; 3 — упор; 4 — калибр

Перед установкой собранной шатунно-поршневой группы на двигатель проверьте параллельность осей группы специальным прибором (рис. 3–34).

Для проверки нижнюю головку шатуна (без вкладышей) центрируйте на выдвижных ножах 2, а на днище поршня установите калибр 4. Набором щупов проверьте зазор между вертикальной плитой приспособления и вертикальной плоскостью калибра на расстоянии 125 мм от угла или верхнего конца калибра (в зависимости от того, чем он касается плиты — углом или верхним концом).

Зазор не должен превышать 0,4 мм. Если зазор больше, замените шатун.
