3.2.1. Щиток приборов

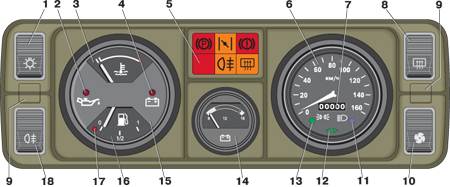

Щиток приборов

1 – переключатель наружного освещения. Нажатием на плечо клавиши до первого фиксированного положения включаются габаритные огни, а до второго фиксированного положения дополнительно фары. В вариантном исполнении устанавливается выключатель;
2 – контрольная лампа недостаточного давления масла в системе смазки двигателя (см. подраздел 3.2.3);
3 – указатель температуры жидкости в системе охлаждения двигателя. Переход стрелки в красную зону шкалы указывает на перегрев двигателя;
4 – контрольная лампа заряда аккумуляторной батареи (см. подраздел 3.2.3);
5 – блок контрольных ламп;
6 – спидометр;
7 – суммирующий счетчик пройденного пути;
8 – выключатель обогрева заднего стекла. Обогрев заднего стекла включается нажатием на плечо клавиши при включенном зажигании;
9 – заглушки винтов крепления щитка приборов;
10 – трехпозиционный переключатель электровентилятора отопителя. При нажатии на плечо клавиши до первого фиксированного положения включается малая скорость электровентилятора, а при нажатии до упора – высокая скорость;
11 – контрольная лампа включения дальнего света (см. подраздел 3.2.3);

12 – контрольная лампа включения указателей поворота (см. подраздел 3.2.3);
13 – контрольная лампа включения габаритных огней (см. подраздел 3.2.3);
14 – вольтметр. При включенном зажигании и неработающем двигателе вольтметр показывает напряжение на клеммах аккумуляторной батареи, а при работающем двигателе – напряжение, выдаваемое генератором. Стрелка прибора при работающем двигателе в красной зоне шкалы указывает на разряд аккумуляторной батареи в следствие слабого натяжения ремня вентилятора или неисправности самого генератора, а в белой зоне шкалы – на неустановившийся режим заряда-разряда. Стрелка прибора в зеленой зоне указывает на нормальное напряжение, а переход ее в красную зону в конце шкалы указывает на перезаряд аккумуляторной батареи вследствие неисправности генератора;
15 – комбинация приборов;
16 – указатель уровня топлива;
17 – контрольная лампа резерва топлива. Загорается оранжевым светом, если в топливном баке осталось менее 4–6,5 л бензина;
18 – выключатель задних противотуманных огней. Включаются огни в условиях ограниченной видимости (туман, снег, ливень и т.п.) при включенном свете фар нажатием на плечо клавиши

В вариантном исполнении на автомобиль устанавливается панель приборов, показанная на рисунке.

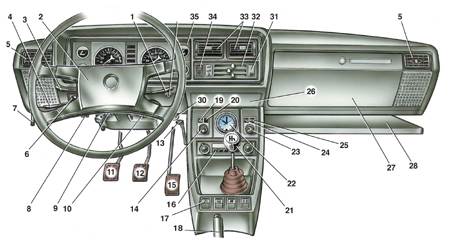

Панель приборов

1 – рычаг переключателя стеклоочистителей и омывателей ветрового стекла и фар;
2 – выключатель звукового сигнала;
3 – рычаг переключателя указателей поворота;
4 – рычаг переключателя света фар;
5 – боковые сопла системы вентиляции и отопления салона;
6 – гидрокорректор фар (см. поз. 8 рис. Органы управления). Положения рукоятки означают:
“0” – один водитель;
“1” – все места заняты;
“2” – все места заняты плюс груз в багажнике до полной нагрузки на заднюю ось;
“3” – один водитель плюс груз до полной нагрузки на заднюю ось
7 – рычаг привода замка капота двигателя;
8 – патрон подключения переносной лампы;
9 – выключатель зажигания;
10 – выключатель аварийной сигнализации (см. поз. 13 рис. Органы управления);
11 – педаль сцепления;
12 – педаль тормоза;
13 – рычаг крышки отопителя;
14 – выключатель освещения приборов (см. поз. 6 рис. Органы управления);
15 – педаль акселератора;
16 – радиоприемник. Устанавливается по заказу на предприятии
технического обслуживания;
17 – панель клавишных переключателей. Панель имеет следующие переключатели:
  – клавиша переключателя наружного освещения (см. поз.1 рис. Щиток приборов);
  – клавиша выключателя обогрева заднего стекла (см. поз. 8 рис. Щиток приборов);
  – клавиша выключателя задних противотуманных огней (см. поз. 18 рис. Щиток приборов);
– клавиша переключателя электровентилятора отопителя (см. поз. 10 рис. Щиток приборов);

18 – рычаг стояночного тормоза (см. поз. 17 рис. Органы управления);
19 – контрольная лампа непристегнутых ремней безопасности  (см. подраздел 3.2.3);
20 – резервная контрольная лампа. На автомобиле с системой впрыска топлива подключается контрольная лампа “СНЕСК ЕNGINЕ” (проверьте двигатель);
21 – рычаг переключения передач;
22 – часы. Вращением вытянутой или утопленной переводной рукоятки (в зависимости от типа часов) осуществляется перевод стрелок;
23 – прикуриватель  (см. поз. 18 рис. Органы управления);
24 – контрольная лампа включения обогрева заднего стекла (см. подраздел 3.2.3);
25 – контрольная лампа уровня жидкости в бачке гидропривода тормозов   (см. подраздел 3.2.3);
26 – пепельница. Чтобы воспользоваться пепельницей, потяните ее на себя за фланец;
27 – вещевой ящик (см. поз. 22 рис. Органы управления);
28 – вещевая полка;
30 – рукоятка управления воздушной заслонкой карбюратора (см. поз. 15 рис. Органы управления);
31 – заглушка;
32 – блок рычагов управления системой вентиляции и отопления салона;
33 – центральные сопла системы вентиляции и отопления салона;
34 – переключатель стеклоочистителя и омывателя заднего стекла (см. поз. 24 рис. Органы управления);
35 – комбинация приборов;
