10.7. Отопитель

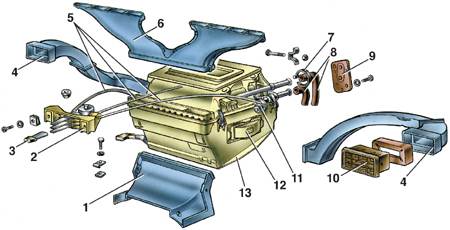

Отопитель

1 – воздухопровод внутренней вентиляции;
2 – кронштейн рычагов управления;
3 – ручки рычагов управления;
4 – воздухопровод обогрева боковых стекол;
5 – гибкие тяги;
6 – воздухопровод обогрева ветрового стекла;
7 – стяжной хомут;

8 – резиновые шланги;
9 – уплотнитель патрубков;
10 – сопло обогрева бокового стекла;
11 – кран;
12 – заслонка воздухопровода обогрева бокового стекла;
13 – воздухораспределительная крышка
