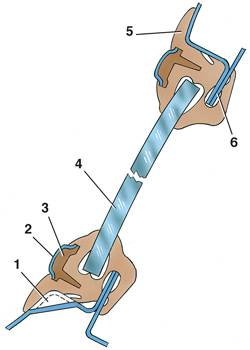

10.4. Остекление кузова, омыватели ветрового стекла и стекол фарВетровое стекло с уплотнителем в сборе
|
|
1 – выштамповка для стока воды;
2 – облицовка окантовки уплотнителя;
3 – окантовка уплотнителя;
4 – стекло;
5 – уплотнитель;
6 – фланец проема ветрового окна |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Чтобы вынуть поврежденное
стекло, снимите рычаги стеклоочистителей, окантовку уплотнителя и,
нажимая на верхние углы стекла, выдавите его наружу. При этом помощник
должен придерживать стекло снаружи. |
| 2. Промойте бензином пазы уплотнителя
5 (см. рис. Ветровое стекло с уплотнителем
в сборе). |
| 3. Наденьте уплотнитель 5 с окантовкой
3 на стекло. |
 |
4. В паз, которым уплотнитель 2 надевается
на фланец проема кузова, вложите шнур 1 при помощи отвертки. |
| 5. Установите стекло в проем кузова
и натягивайте концы шнура изнутри кузова, чтобы уплотнитель сел на
свое место. |
| 6. Помощник должен слегка надавливать
на стекло снаружи. |
|
|
