8.1.3. Проверка и регулировка углов установки передних колес

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0°30’.

Перед регулировкой углов установки колес проверьте:

 – давление воздуха в шинах;
 – осевой зазор в подшипниках ступиц передних колес;
 – исправность амортизатора (отсутствие заклинивания штока);
 – радиальное и осевое биение шин;
 – зазор в верхних шаровых шарнирах подвески;
 – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому, в ответственных случаях, рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника.

После установки автомобиля на стенд, непосредственно перед контролем углов, <прожмите> подвеску автомобиля, прикладывая 2-3 раза усилие в 392-490 Н (40-50 кгс), направленное сверху вниз, сначала на задний бампер, а потом на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

 – угол продольного наклона оси поворота;
 – угол развала;
 – схождение.

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой.

УГОЛ ПРОДОЛЬНОГО НАКЛОНА ОСИ

При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.

УГОЛ РАЗВАЛА ПЕРЕДНИХ КОЛЕС

Если угол развала отличается от нормы, отрегулируйте его, изменив количество регулировочных шайб 27 (см. рис. Передняя подвеска), установленных между осью рычага и поперечиной, руководствуясь таблицей.

Для увеличения угла развала снимите с обоих болтов одинаковое количество шайб, а для уменьшения – добавьте.

СХОЖДЕНИЕ ПЕРЕДНИХ КОЛЕС

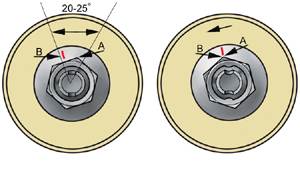

Схема регулировки подшипников ступицы переднего колеса

А – кромка гайки; В – метка на шайбе

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для проверки зазора поднимите переднюю часть автомобиля, обоприте ее на подставки и снимите передние колеса. 2. Под болт крепления колеса установите приспособление 02.7834.9505. Уприте ножку индикатора 1 в торец оси повторного кулака, при нулевом положении стрелки и, перемещая ступицу 4 вдоль оси поворотного кулака, замерьте величину перемещения (зазора) по индикатору (2 – болт; 3 – кронштейн). 3. Если зазор больше 0,15 мм, отрегулируйте его в следующем порядке:       - отверните регулировочную гайку с цапфы поворотного кулака;       - установите новую или бывшую в употреблении, но на другом автомобиле, гайку и затяните ее моментом 19,6 Н·м (0,7 кгс·м);       - на шайбе сделайте метку В (см. рис. Схема регулировки подшипников ступицы переднего колеса), затем отпустите на 20–25° гайку так, чтобы кромка А немного не дошла до метки В;       - застопорите гайку в этом положении, вдавливая лунки на шейке гайки в пазы на конце оси поворотного кулака. 4. После регулировки зазор в подшипнике должен быть в пределах 0,02–0,08 мм. 5. При регулировке зазора следует учитывать, что направление резьбы на левой цапфе поворотного кулака правое, на правой цапфе – левое.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте болты крепления колес. 2. Поднимите переднюю часть автомобиля и обоприте ее на подставки, отверните болты и снимите колеса. 3. Отогнув лепестки стопорных пластин, выверните болты крепления суппорта тормоза; снимите суппорт и отведите его в сторону, не отсоединяя шланг подвода жидкости, чтобы в систему гидропривода тормозов не попали воздух и грязь; суппорт не должен висеть на трубопроводах. 4. Съемником 67.7801.9514 снимите колпак ступицы переднего колеса. 5. Отверните регулировочную гайку, снимите шайбу. 6. Съемником А.40005/1/9В спрессуйте ступицу, в сборе с тормозным диском, наружным подшипником и сальником; осторожно, чтобы не повредить сальник, снимите ступицу с поворотного кулака. 7. Промойте внутреннюю полость ступицы и подшипники керосином. 8. Перед установкой сепараторы подшипников заполните смазкой ЛИТОЛ-24. Пространство между наружными кольцами подшипников, по внутренней поверхности ступицы, равномерно заполните этой же смазкой, в количестве 40 г. В колпак ступицы, перед его установкой, заложите 25 г смазки. 9. Осторожно, чтобы не повредить сальник, установите ступицу в сборе с тормозным диском на поворотный кулак, затем внутреннее кольцо наружного подшипника, шайбу и заверните новую или бывшую в употреблении, но на другом автомобиле, гайку. 10. Отрегулируйте зазор в подшипниках ступицы, как описано выше.

БАЛАНСИРОВКА КОЛЕС

Балансируют колеса на специальных стендах согласно правилам, описанным в инструкциях, прилагаемых к стендам. После балансировки предельно допустимый дисбаланс колеса в сборе с шиной - 24,5 Н·мм (2600 г·мм). Эта величина дисбаланса соответствует массе грузика около 15 г. Дисбаланс колеса устраняется балансировочными грузиками, которые удерживаются на ободе специальными пружинками. Не рекомендуется превышать массу грузиков в каждой плоскости балансирования более 80 г.
