| Деформация оси нижнего рычага |
| 1. Деформация оси нижнего рычага определяется
осмотром. |
| Деформация поперечины передней подвески |
| 2. Отверните гайки крепления осей нижних рычагов
так, чтобы в полученный зазор между дистанционной шайбой 28 (см. рис.
Передняя подвеска) и привалочной поверхностью
поперечины поместилась ножка штангенциркуля, вплотную к стержню переднего
болта. |
| 3. Замерьте длину поперечины между плоскостями
установки осей нижних рычагов (левого и правого), в зоне передних
болтов. Расстояние должно быть 611±1 мм. |
| 4. Если поперечина деформирована так, что углы
установки колес не поддаются регулировке – замените поперечину. |
| Состояние
резинометаллических шарниров |
| 5. Убедитесь в отсутствии деформации рычагов
подвески, оси нижнего рычага, поперечины, а затем вывесите передние
колеса автомобиля. |
| 6. Замерьте радиальное смещение А (см. рис.
Проверка состояния резинометаллического
шарнира рычага передней подвески) наружной втулки 2, относительно
внутренней втулки 6, и расстояние В между упорной шайбой 5 и внешним
торцом наружной втулки 2. |
7. Резинометаллические шарниры подлежат замене:
– при невозможности дальнейшей
регулировки развала колес (когда удалены все шайбы из-под оси нижнего
рычага);
– при разрывах и одностороннем
«выпучивании» резины;
– если радиальное смещение А превышает
2,5 мм;
– если размер В не укладывается
в пределы 3–7,5 мм для нижнего рычага, 1,5–5 мм для верхнего рычага. |
| 8. Если размер В выходит за указанные пределы,
проверьте правильность запрессовки резинометаллического шарнира в
гнездо рычага. |
| Зазор в верхних шаровых шарнирах |
| 9. Зазор в верхних шаровых шарнирах проверяется
с помощью приспособления 02.8701.9500. Установите автомобиль на ровной
горизонтальной площадке с твердым покрытием, поднимите правую переднюю
часть автомобиля и снимите колесо. |

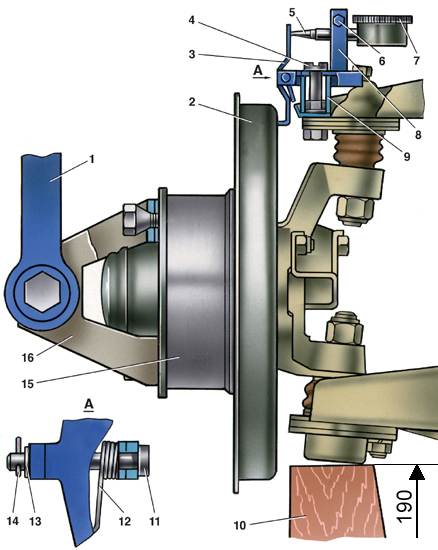

| 10. Подставьте под нижний шаровой шарнир деревянную
колодку 10 (см. рис. Замер зазора в верхнем
шаровом шарнире приспособлением 02.8701.9500) высотой 190 мм и
опустите на нее автомобиль. |
| 11. Установите втулку 9 на гайку ближайшего
к кожуху болта крепления верхнего шарнира, наденьте на втулку основание
8 и слегка закрепите его винтом 4. |
| 12. Передвигая приспособление, установите рычажок
3 в вертикальное положение так, чтобы его нижний конец упирался в
защитный кожух 2 тормоза, и затяните винт 4. |
| 13. Установите в стойку основания 8 индикатор
7 до упора его ножки в рычажок 3, с натягом 2–3 мм, и затяните болт
6. |
| 14. Прикрепите кронштейн 16 к ступице 15 двумя
болтами крепления колеса, наденьте динамометрический ключ 1 на шестигранную
головку оси кронштейна 16 и, моментом 196 Н·м (20 кгс·м), поверните
ключ к автомобилю и от него, оба показания индикатора суммируйте. |
| 15. Суммарные показания индикатора не должны
превышать 0,8 мм. |
| 16. Повторите операции для подвески левого переднего
колеса. |
| Состояние нижних шаровых шарниров |
| 17. Установите автомобиль на ровной горизонтальной
площадке с твердым покрытием и, подняв правую переднюю часть автомобиля,
снимите колесо. |
| 18. Поставьте под ступицу 1 деревянную колодку
5, высотой 280 мм, и опустите на нее автомобиль, очистите нижнюю часть
шарнира от пыли и грязи и выверните коническую пробку (см. рис.
Схема проверки нижних шаровых шарниров). |
| 19. Замерьте глубиномером штангенциркуля 4 расстояние
«h» как показано на схеме. |
| 20. Повторите операции для подвески левого переднего
колеса. |
21. Если h 11,3
мм, то шарнир снимите с автомобиля и тщательно осмотрите. На корпусе
шарнира не должно быть трещин, а в смазке – грязи. При наличии грязи
в смазке, трещин на корпусе шарнира, а также при h11,8
мм – шарнир замените. |
