6.2.2.3. Проверка генератора электронным осциллографом

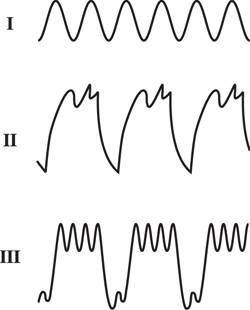

Форма кривой выпрямленного напряжения генератора

I – генератор исправен;

II – вентиль пробит;

III – обрыв в цепи вентиля

Осциллограф позволяет по форме кривой выпрямленного напряжения генератора точно и быстро проверить его исправность и определить характер повреждения.

Для проверки вращайте ротор генератора с частотой 1500–2000 мин^–1, питая обмотку возбуждения от аккумуляторной батареи, но от зажима «30» батарею отключите.

При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами.

Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямителя, форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины.
