6.2.4. Регулятор напряжения РР–380Регулятор напряжения РР-380
|

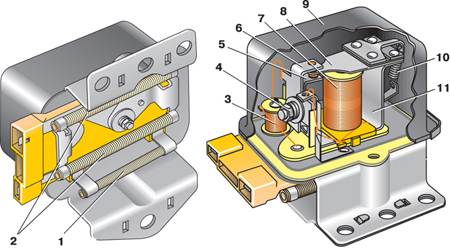

1 – термокомпенсирующий резистор 19 Ом, 6 Вт;
2 – дополнительные резисторы 5,5 Ом, 25 Вт;
3 – дроссель;
4 – гайка крепления стойки;
5 – стойка с нижним контактом;
|
6 – стойка с верхним контактом;
7 – обмотка регулятора;
8 – якорь;
9 – крышка;
10 – пружина якоря;
11 – основание |
В настоящее время на автомобилях «Жигули» с генератором Г-221 применяется в
основном электронный регулятор напряжения типа 121.3702. Он не требует какого-либо
обслуживания и регулировок, а в случае выхода из строя должен заменяться новым.
В 70-х и 80-х годах применялся вибрационный регулятор напряжения типа РР-380
(см. рис. Регулятор напряжения РР-380), ремонт
и регулировка которого описаны в этой главе. Схема внутренних соединений регулятора
показана на рис. Схема соединений системы генератора.
Меры предосторожности
Не следует путать местами провода, присоединяемые к штекерам «15» и «67». Если
провода по неосторожности будут перепутаны, то регулятор перестанет работать
и верхние контакты будут постоянно замкнуты. Напряжение на выходе генератора
сильно возрастет, что приведет к бурному «кипению» аккумуляторной батареи и
повреждению потребителей. Кроме того, произойдет спекание верхних контактов
и регулятор напряжения придется заменить.
Не допускается присоединять конденсаторы против радиопомех к цепи между штекерами
«67» регулятора и генератора. Это нарушает условия работы контактов, и они повреждаются.
Не следует подключать дополнительные потребители электроэнергии к цепи питания
обмотки возбуждения генератора, так как при этом напряжение генератора сильно
возрастает.
Запрещается проверять работоспособность регулятора замыканием накоротко его
штекеров «15» и «67». При этом напряжение генератора возрастает, и может быть
поврежден выпрямитель.
Не рекомендуется без надобности снимать крышку регулятора, чтобы не нарушить
герметичность уплотнения. Попадание под крышку влаги и пыли приводит к загрязнению,
пригоранию контактов и, к нарушению нормальной работы регулятора. По этой причине
все применяемые в регуляторе материалы проверены на отсутствие газовыделения.
Поэтому не допускается установка под крышку самодельной прокладки.
Регулятор следует содержать в чистоте и оберегать от случайных ударов, которые
могут нарушить его регулировку.
Необходимо следить за надежностью соединения корпуса регулятора с массой через
крепежные винты, так как плохое соединение повышает напряжение генератора сверх
нормы.
|
