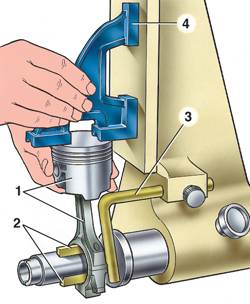

3.9.11. Параллельность осей нижней головки шатуна и поршневого пальцаПроверка параллельности осей поршневого пальца и нижней головки шатуна
|
|
1 – собранный комплект шатун-палец-поршень;
2 – выдвижные ножи;
3 – упор;
4 – калибр
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой собранной шатунно-поршневой
группы на двигатель проверьте параллельность осей группы специальным
прибором. |
| 2. Для проверки нижнюю головку шатуна (без
вкладышей) центрируйте на выдвижных ножах 2, а на днище поршня установите
калибр 4. Набором щупов проверьте зазор между вертикальной плитой
приспособления и вертикальной плоскостью калибра на расстоянии 125
мм от угла или верхнего конца калибра (в зависимости от того, чем
он касается плиты – углом или верхним концом). |
| 3. Зазор не должен превышать 0,4 мм. Если
зазор больше, замените шатун. |
|
|
|
