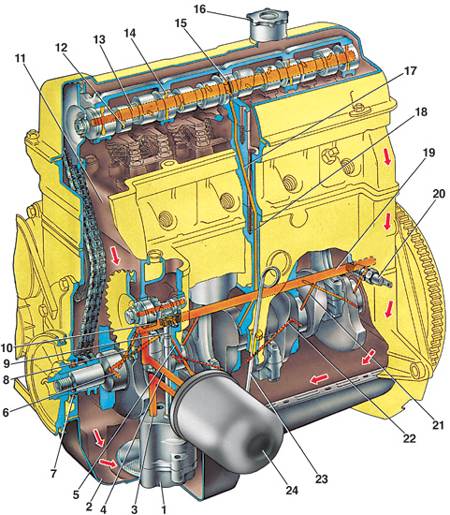

3.14. Система смазкиСистема смазки
1 – масляный насос;
2 – масляный картер;
3 – канал подачи масла от насоса к фильтру;
4 – горизонтальный канал для подачи масла от фильтра в масляную магистраль;
5 – канал для подачи масла к шестерне привода масляного насоса и распределителя
зажигания;
6 – канал в шейке коленчатого вала;
7 – передний сальник коленчатого вала;
8 – канал подачи масла от масляной магистрали к коренному подшипнику и к
валику привода масляного насоса и распределителя зажигания;
9 – шестерня привода масляного насоса и распределителя зажигания;
10 – валик привода масляного насоса и распределителя зажигания;
|
|
11 – канал для стока масла;
12 – канал в кулачке распределительного вала;
13 – магистральный канал в распределительном вале;
14 – канал в опорной шейке распределительного вала;
15 – кольцевая выточка на средней опорной шейке распределительного вала;
16 – крышка маслоналивной горловины;
17 – наклонный канал в головке цилиндров;
18 – вертикальный канал в блоке цилиндров;
19 – масляная магистраль;
20 – датчик контрольной лампы давления масла;
21 – канал подачи масла к коренному подшипнику;
22 – канал подачи масла от коренного подшипника к шатунному;
23 – указатель уровня масла;
24 – масляный фильтр |
Система смазки комбинированная. Под давлением смазываются коренные и шатунные
подшипники, опоры и кулачки распределительного вала, подшипники валика 10 и
шестерня 9 привода масляного насоса 1 и распределителя зажигания. Маслом, вытекаюшим
из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров,
поршни с поршневыми кольцами, поршневые пальцы в бобышках поршня, цепь привода
распределительного вала, опоры рычагов привода клапанов, а также стержни клапанов
в их направляюших втулках.
При падении давления масла ниже допустимого загорается контрольная лампа недостаточного
давления масла.
Масляный насос шестеренчатого типа, установлен внутри картера и крепится к блоку
цилиндров двумя болтами.
Масляный фильтр – полнопоточный, неразборный, с перепускным и противодренажным
клапанами.
|
