3.12.7. Цепь привода распределительного вала

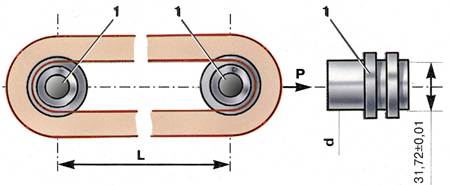

Схема проверки износа (вытяжки) цепи

1 – ролики

Проверка и замена

ПОРЯДОК ВЫПОЛНЕНИЯ

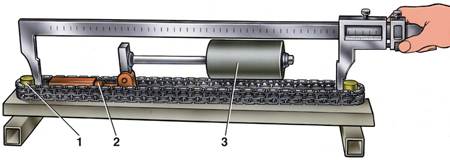

1. Промойте цепь в керосине, а затем проверьте состояние ее звеньев. 2. На роликах и щечках не допускаются сколы, трещины и другие повреждения. 3. При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает ее натяжение, т. е. если цепь вытянулась не более чем на 4 мм. 4. Вытяжку цепи проверяйте на приспособлении 67.7824.9521 (см. рис. Приспособление 67.7824.9521 для проверки износа (вытяжки) цепи), имеющем два ступенчатых ролика 1, на которые надевается цепь. С помощью противовеса 3 цепь растягивается усилием 294 Н (30 кгс) или 147 Н (15 кгс). Регулировочной гайкой 2 обеспечивается параллельность оси противовеса относительно основания приспособления. 5. Растяните цепь усилием 294 Н (30 кгс), поставив противовес в крайнее правое положение, затем уменьшите усилие на 147 Н (15 кгс), сдвинув противовес в крайнее левое положение. Повторите еще раз обе операции и определите вытяжку цепи по расстоянию L (см. рис. Схема проверки износа (вытяжки) цепи) между осями роликов. Измерив штангенциркулем расстояние между диаметрами d роликов и прибавив к нему диаметр d, получите расстояние L между осями роликов. 6. Для новой цепи расстояние L между осями роликов составляет 485,755 0,5 мм. Если цепь вытянулась до 490 мм, ее следует заменить. -0,1 7. Перед установкой на двигатель смажьте цепь моторным маслом.
