3.12.6. НатяжительОсновные данные для проверки пружины натяжителя
Разборка и сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Для разборки натяжителя цепи снимите колпачковую
фиксирующую гайку 1 (см. рис. Разрез натяжителя
цепи), зажимный сухарь 9 и пружинное кольцо 4, затем выньте плунжер
7, пружину 5 и стержень 3 вместе с пружиной 8 и шайбой 6. |
| 2. Сборку производите в обратном порядке. |
|
Контроль
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте, нет ли на сухарях 9 и на стержне
3 задиров, а на сопрягающихся поверхностях башмака и плунжера натяжителя
цепи глубоких рисок. Поврежденные детали замените. |

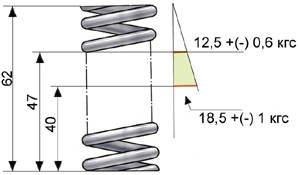

| 2. Упругость пружины натяжителя должна находиться
в пределах, указанных на рис. Основные
данные для проверки пружины натяжителя; при меньшей упругости пружину
замените. |
| 3. Проверьте, нет ли повышенного износа на
башмаке и успокоителе; если необходимо, замените их. |
|
|
|
