8.6.6. Замена подрулевого переключателя

	Вам потребуется
ключ "на 10"

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Снимите рулевое колесо (см. подраздел 6.1.) и кожухи вала рулевого управления (см. подраздел 8.4.8., операции 1–3).

Подрулевой переключатель подлежит замене, если приборы, которыми он управляет (фары, стеклоочиститель ветрового стекла), не функционируют, несмотря на исправность самих приборов и соответствующих электрических цепей, а также при механических повреждениях переключателя.

ПОРЯДОК ВЫПОЛНЕНИЯ

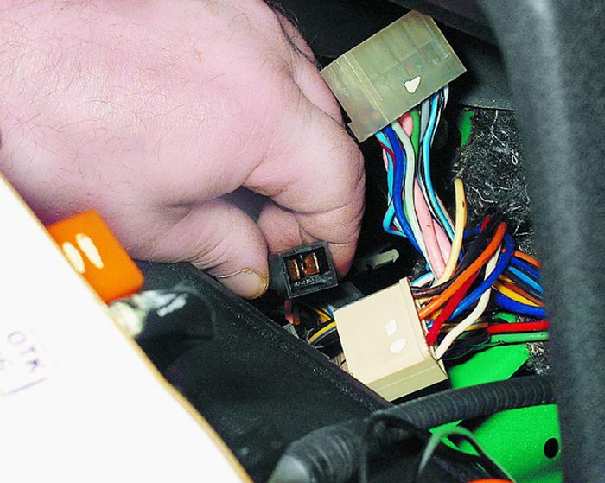

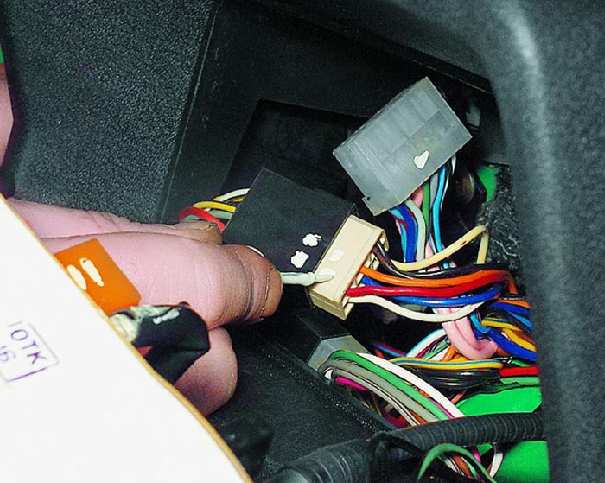

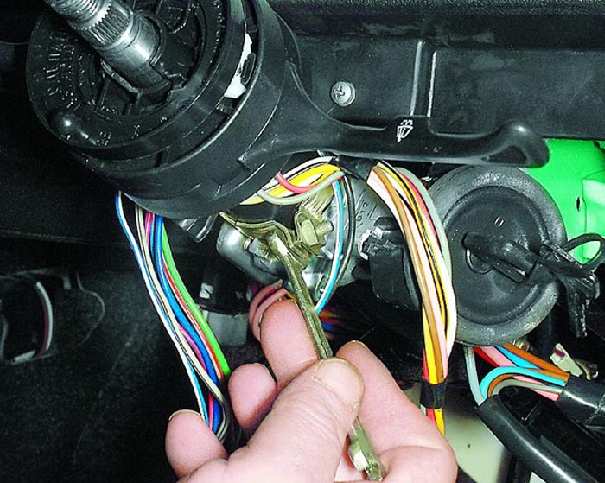

1. Ослабьте болт стяжного хомута подрулевого переключателя.	2. Выньте комбинацию приборов из панели приборов (см. подраздел 8.6.1.) и промаркируйте соединительные колодки проводов подрулевого переключателя.	3. Разъедините колодки проводов подрулевого переключателя.

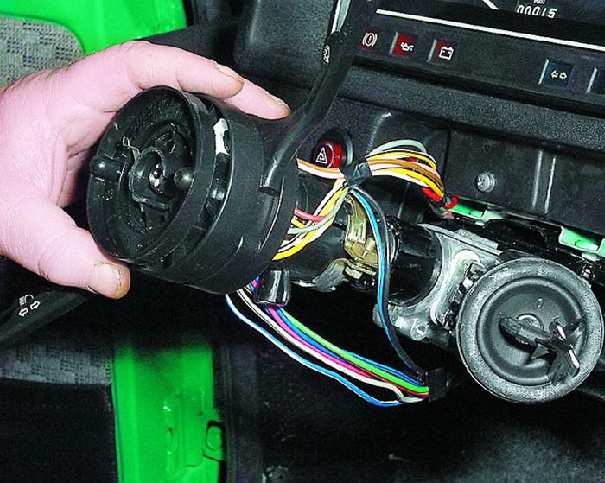

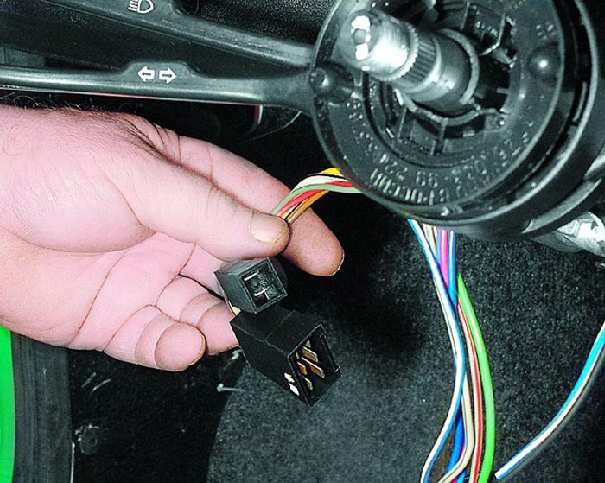

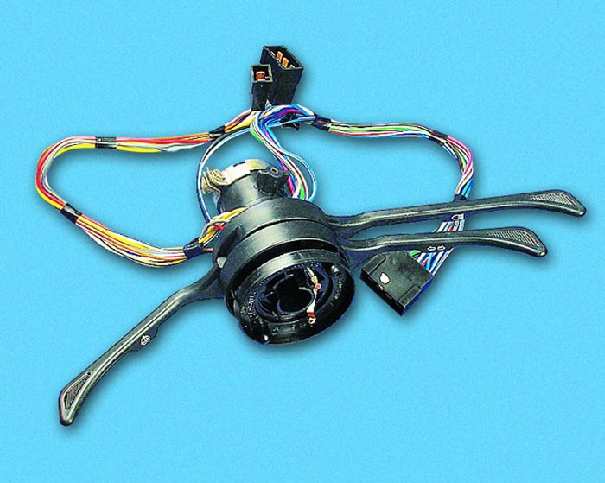

4. Выньте провода с колодками из-под панели приборов.	5. Снимите подрулевой переключатель с вала рулевого управления.	6. Установите подрулевой переключатель в порядке, обратном снятию. Проверьте работу приборов электрооборудования, управляемых подрулевым переключателем.
