8.1.2. Проверка и замена реле
|
Вам потребуются |
|
|
Перед началом работы
Отверните гайки крепления блока предохранителей и отведите его в сторону (не
отсоединяя от него наконечники проводов) – см. подраздел
8.1.1.
 |

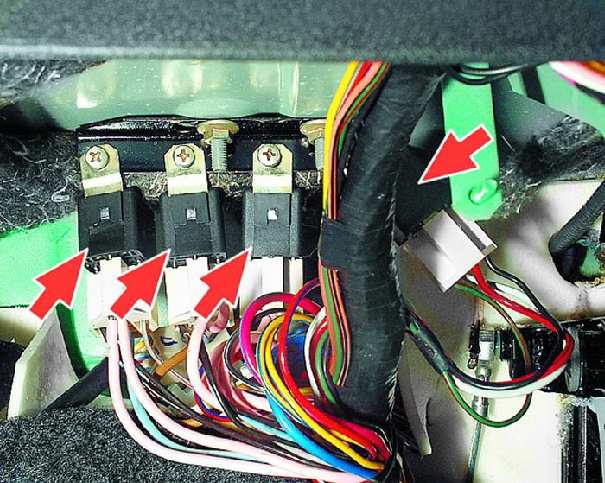

Реле включения стартера, ближнего и дальнего света фар, обогрева стекла
задней двери, электродвигателя вентилятора системы охлаждения установлены
на щите передка кузова автомобиля (в салоне под панелью приборов, за блоком
предохранителей, слева от рулевой колонки). Блок предохранителей для наглядности
снят. |
 |

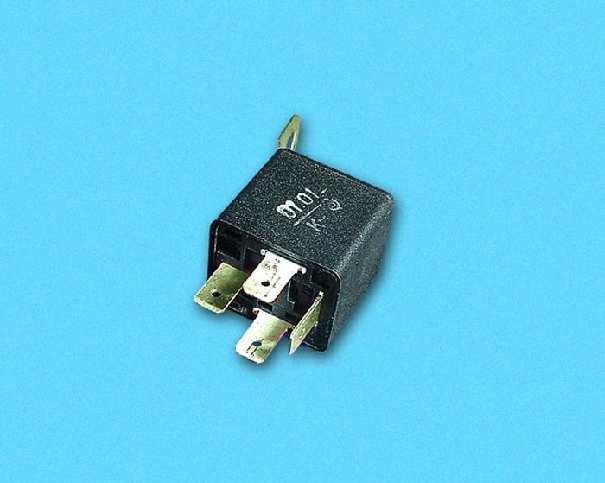

Все перечисленные реле одного типа – 90.3747-10. |
 |

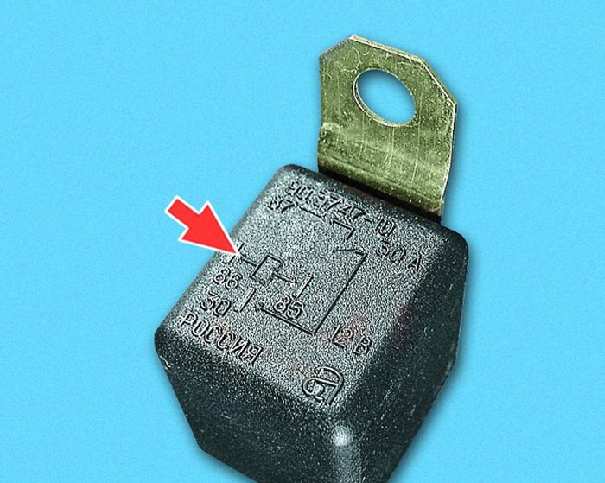

Маркировка реле (тип, товарный знак завода-изготовителя и схема расположения
контактов) нанесена на крышке корпуса. |
 |

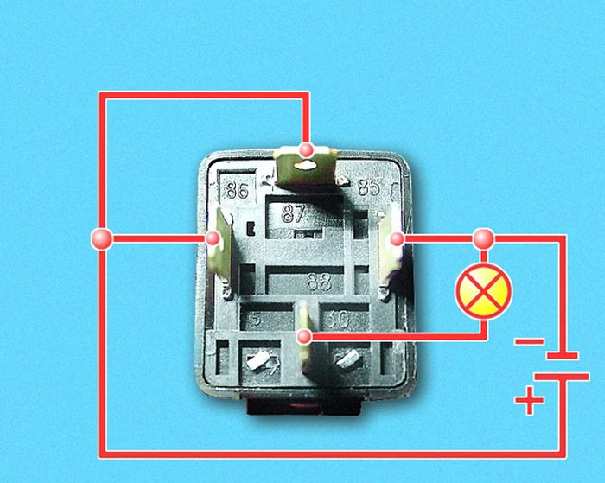

Для проверки реле подключите его согласно схеме к внешнему источнику питания
напряжением 12 В (например, к аккумуляторной батарее). При исправном реле
лампа должна загореться. Если лампа не загорается, замените реле. |
Замена реле включения стартера, ближнего и дальнего света фар, обогрева стекла
задней двери, электродвигателя вентилятора системы охлаждения, зажигания
 |

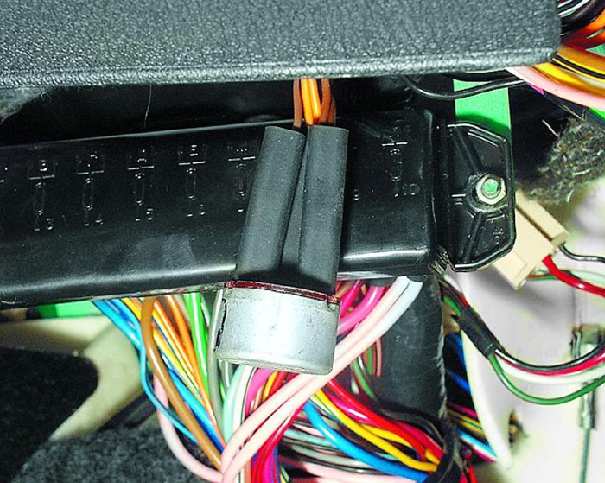

Реле контрольной лампы стояночного тормоза типа РС-492 расположено под
панелью приборов слева от рулевой колонки. |
 |

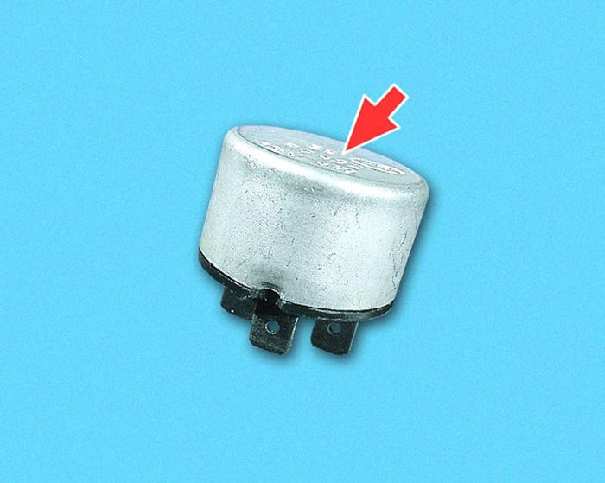

Маркировка реле (его тип и товарный знак завода-изготовителя) нанесена
на крышке корпуса. |
|
|
Вам потребуется |
|
|
 |

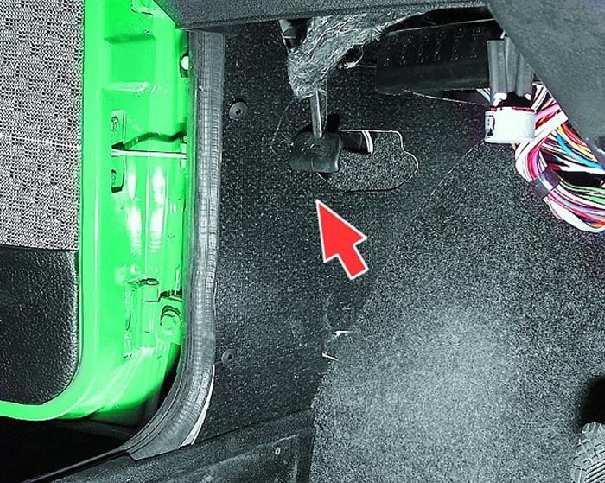

Реле очистителя ветрового стекла типа РС-514 установлено под обивкой левой
боковины кузова. |
 |

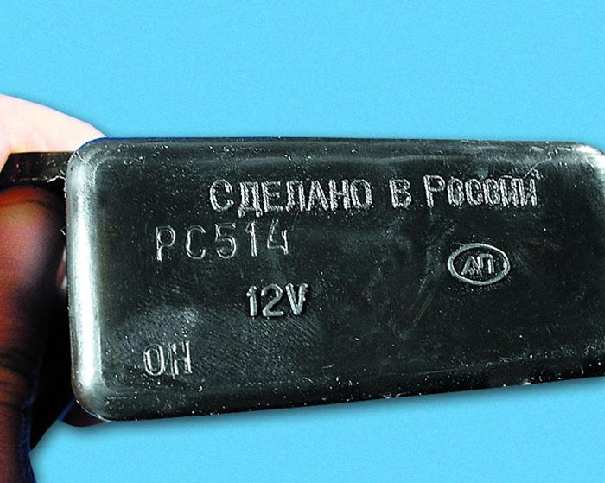

Маркировка реле (его тип, товарный знак завода-изготовителя) нанесена
на крышке корпуса. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
|
|
|
1. Отверните винт крепления и снимите реле с кронштейна
кузова.
|

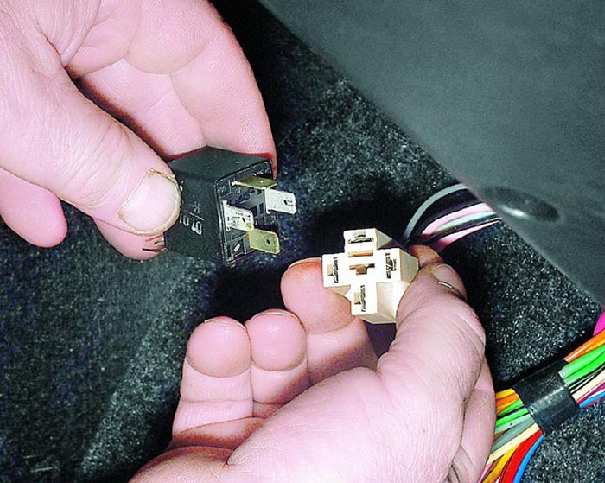

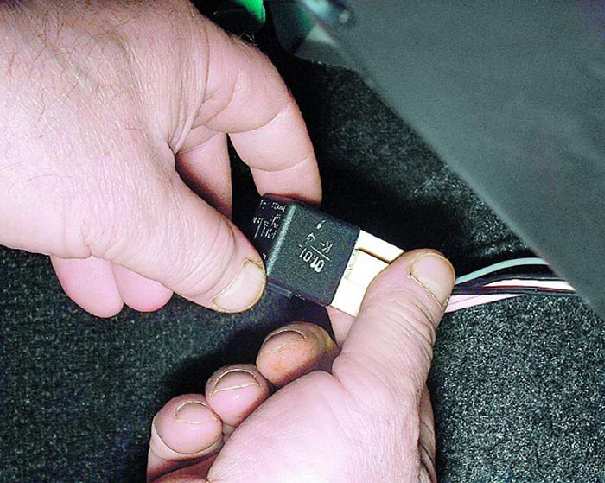

2. Выньте реле из соединительной колодки.
|
3. Установите новое реле на соединительную колодку и закрепите
его на кронштейне винтом.
|
|
|

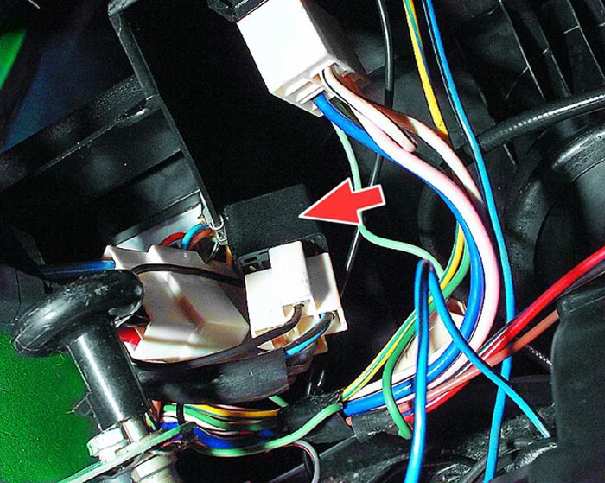

4. Реле включения зажигания (типа 90.3747-10) расположено
под панелью приборов справа от рулевой колонки. Для его замены выполните
операции 2 и 3.
|
|
|
Замена реле контрольной лампы стояночного тормоза
|
|
|
|
|
5. Нанесите маркировку на провода и крышку корпуса реле.
|

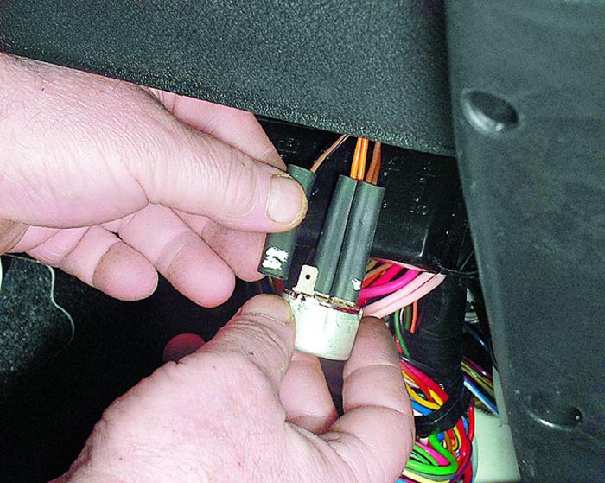

6. Отсоедините наконечники проводов от реле и снимите его.
|
7. Установку реле проводите в последовательности, обратной
снятию.
|
|
Замена реле очистителя ветрового стекла
|
|
|
|
|

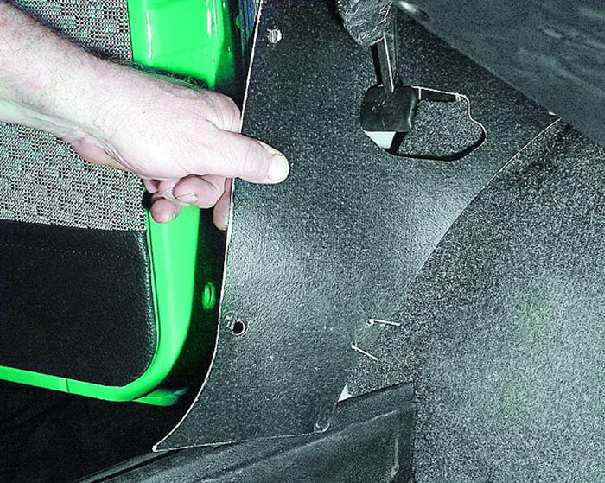

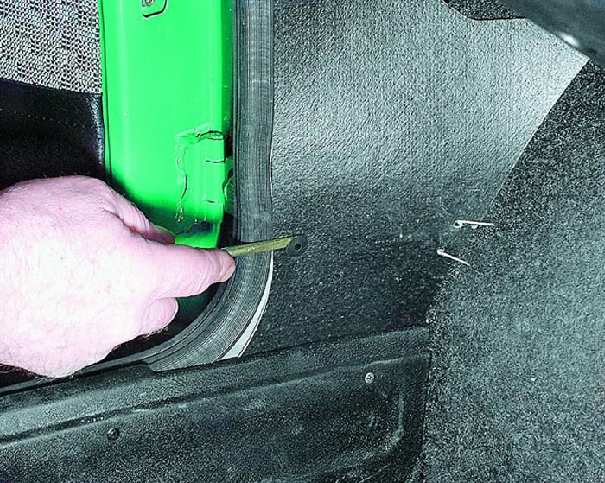

8. Подденьте отверткой два пистона крепления обивки (показан
один) и...
|
9. ...снимите обивку боковины кузова.
|

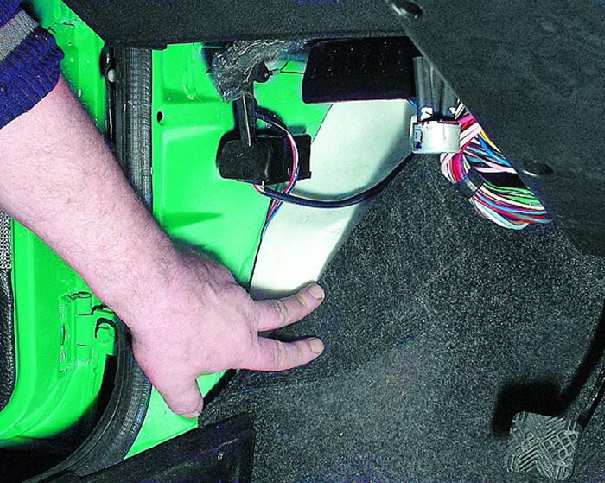

10. Отогните коврик пола в сторону и...
|
|
|
|
|
|

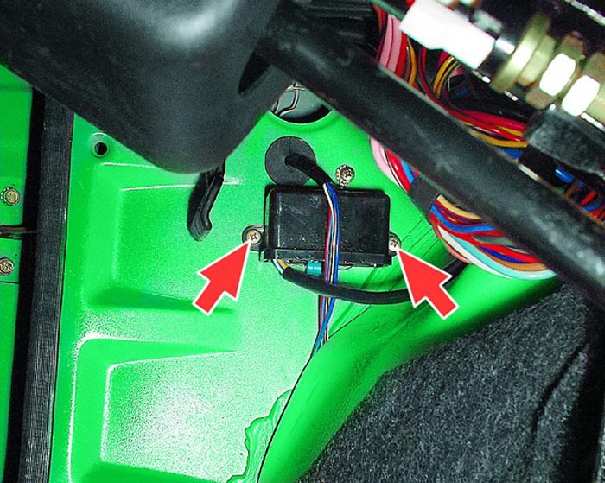

11. ...отверните два винта крепления реле к боковине кузова.
|

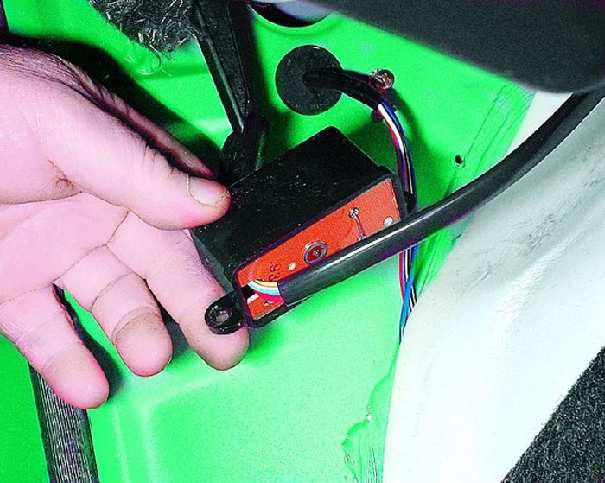

12. Снимите реле с боковины кузова.
|

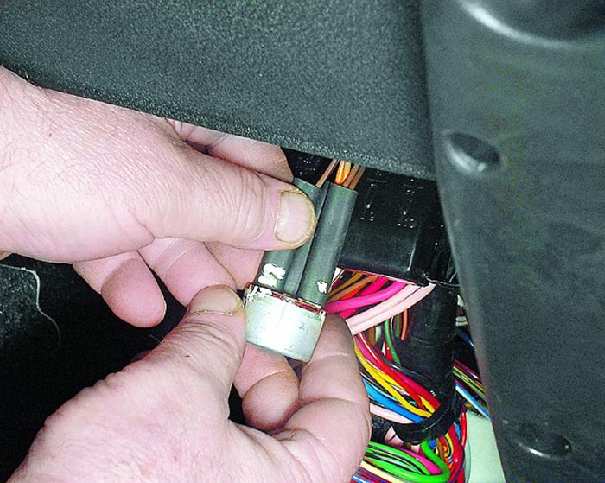

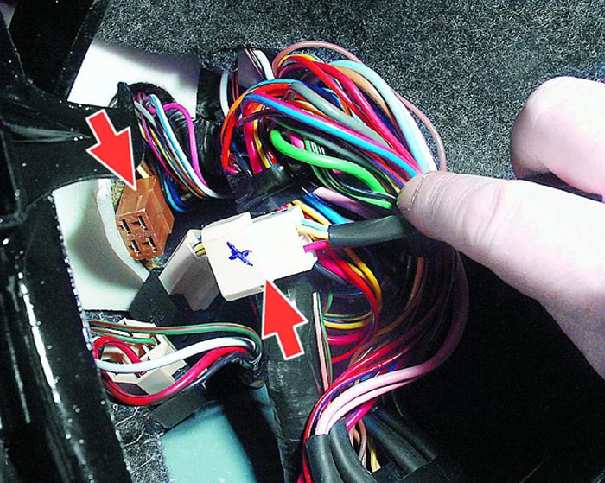

13. Разъедините соединительную колодку проводов, идущих
к реле (под панелью приборов), и снимите реле с автомобиля. Установку
реле выполняйте в порядке, обратном снятию.
|
|
Замена реле-прерывателя указателей поворота и аварийной сигнализации
|
|
Вам потребуется |
|
|
 |

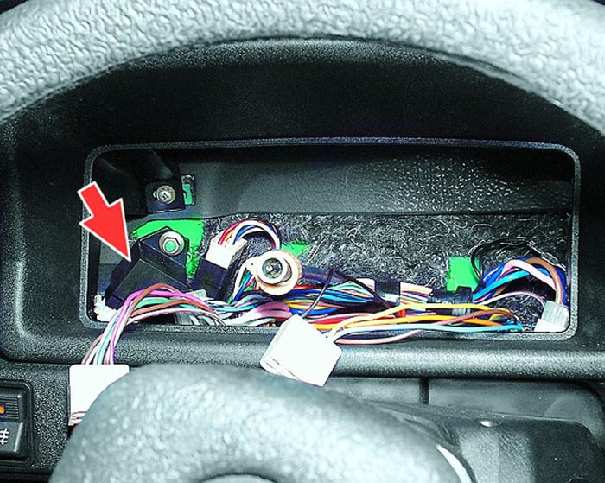

Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747
расположено за комбинацией приборов и крепится гайкой к шпильке щита передка
кузова. |
 |

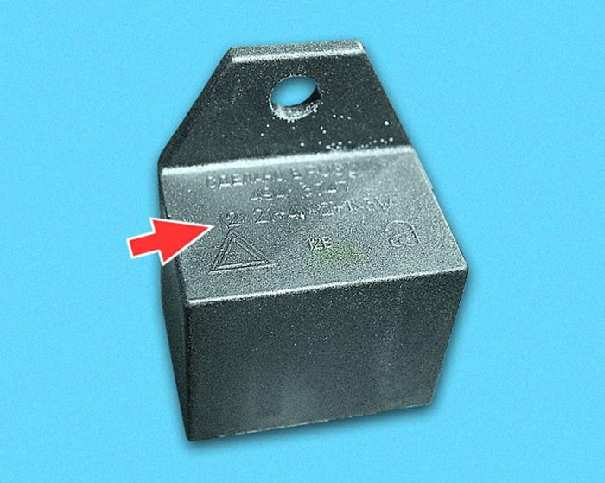

Маркировка реле нанесена на крышке его корпуса. |
|
|
|
|
|
14. Отожмите с внутренней стороны панели приборов две пружинные
защелки, расположенные по бокам комбинации приборов, и...
|
15. ...выньте комбинацию из панели приборов.
|

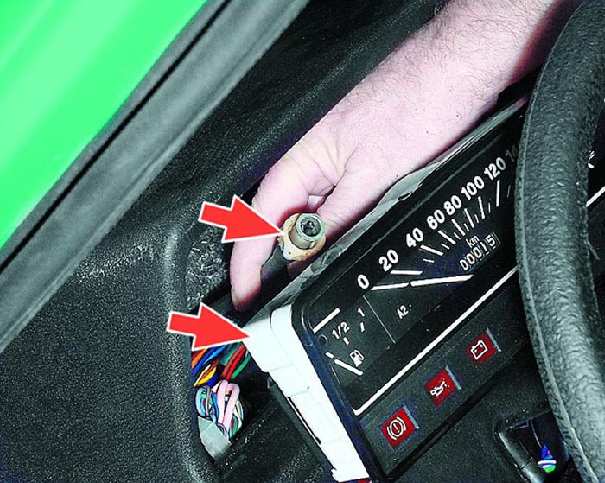

16. Отверните гайку крепления троса спидометра и...
|
|
|
|
|
|
17. ...отсоедините трос спидометра от комбинации приборов.
|
18. Промаркируйте колодки и разъемы проводов.
|

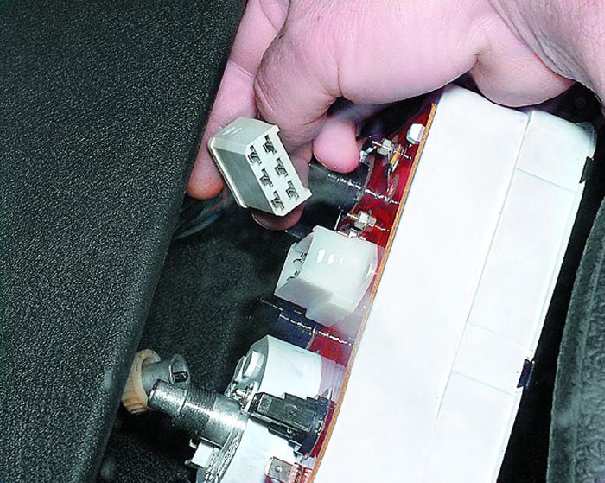

19. Отсоедините колодки от комбинации приборов и снимите
комбинацию.
|
|
|
|
|
|

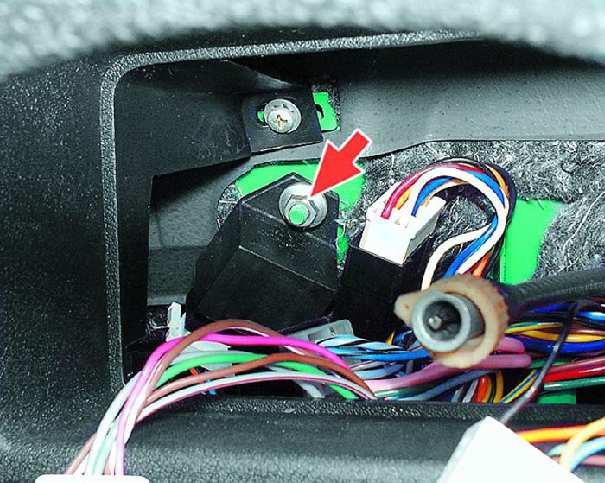

20. Отверните гайку крепления реле и снимите реле со шпильки
передка кузова.
|

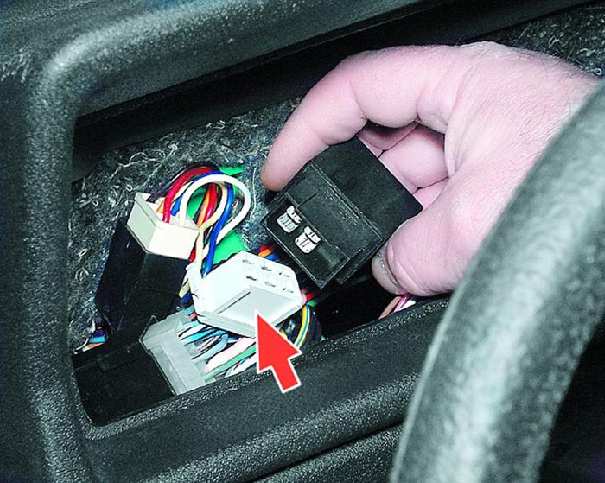

21. Отсоедините реле от колодки проводов (показана стрелкой).
Установку реле выполняйте в порядке, обратном снятию.
|
|
|
