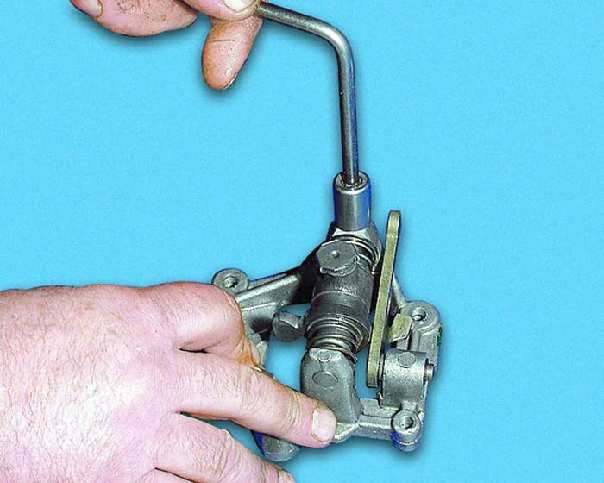

1. Отверните болт крепления оси рычага выбора передач.
|

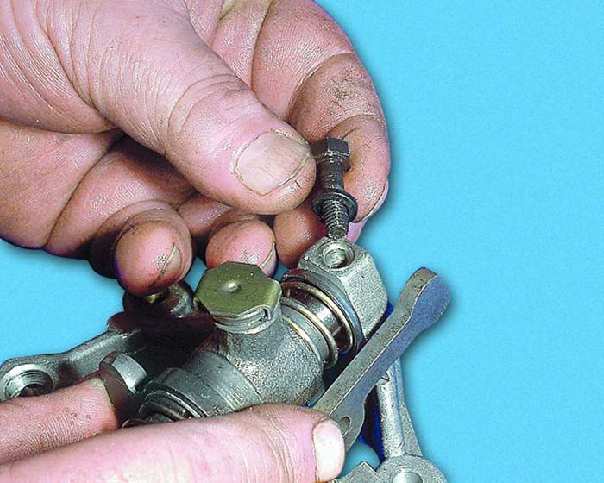

2. Обратите внимание: под головкой болта установлена шайба.
|

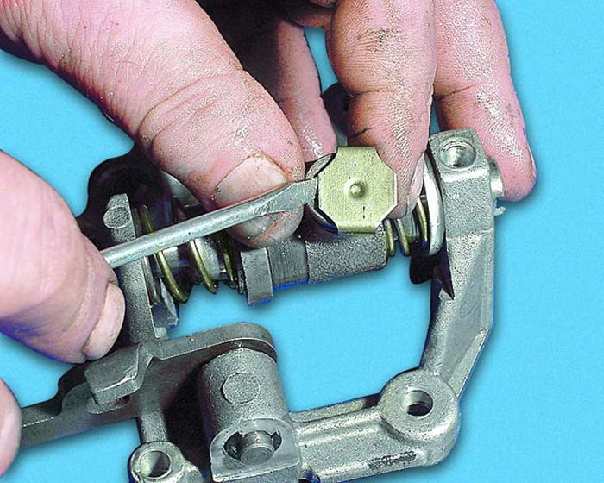

3. С помощью отвертки снимите упорную пластину.
|
|
|
|
|
|

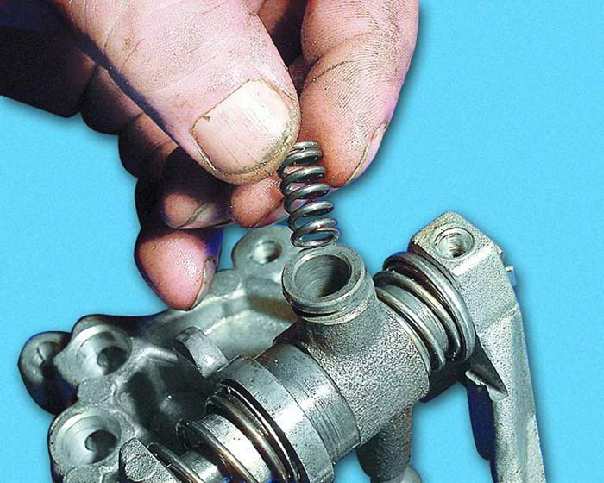

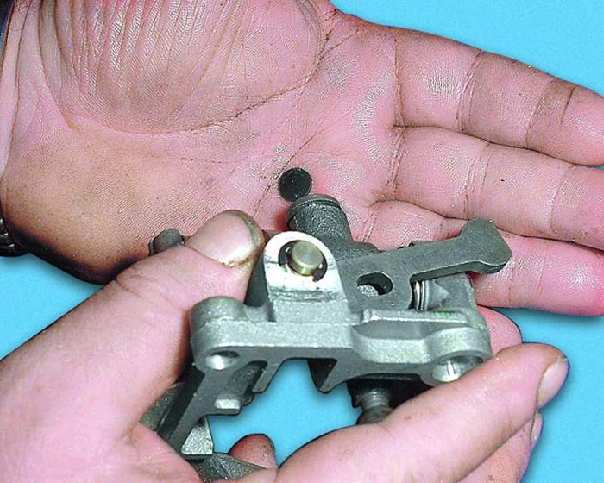

4. Выньте пружину...
|
5. ...упорную шайбу и...
|

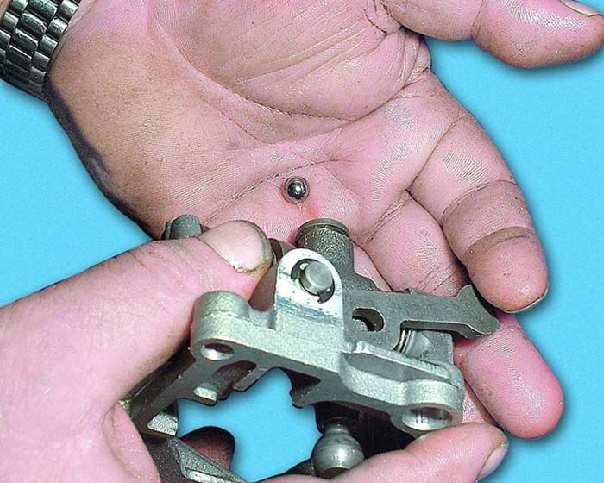

6. ...фиксирующий шарик.
|
|
|
|
|
|

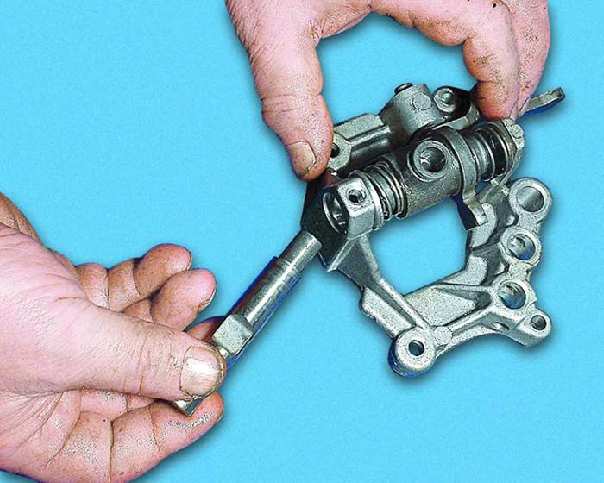

7. Выньте ось рычага выбора передач.
|

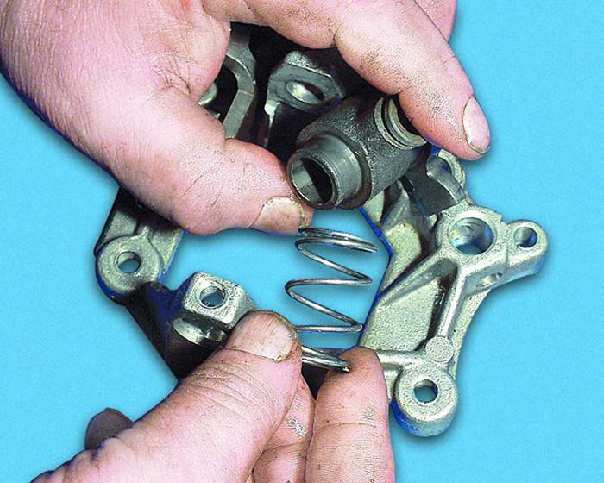

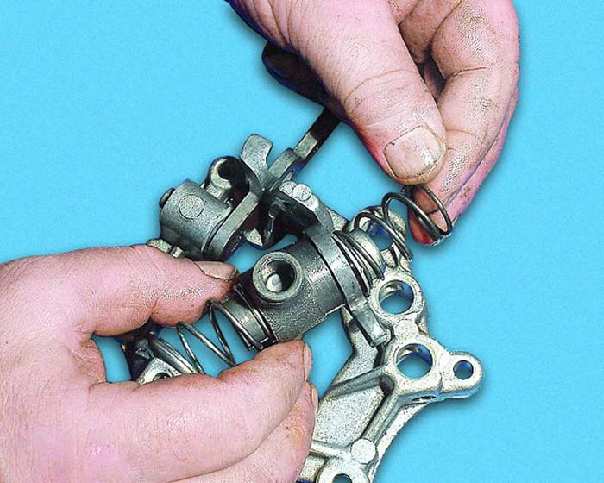

8. Придерживая пружины, выведите рычаг выбора передач из
корпуса механизма.
|

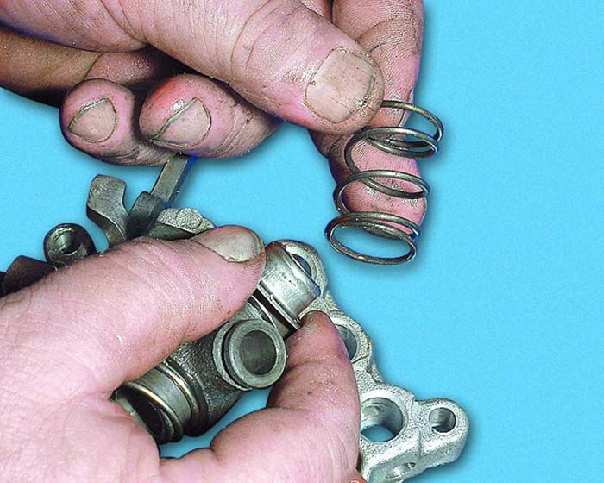

9. Снимите верхнюю пружину рычага...
|
|
|
|
|
|

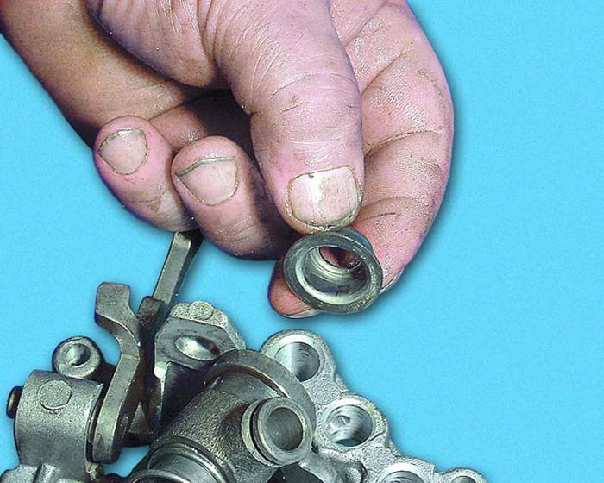

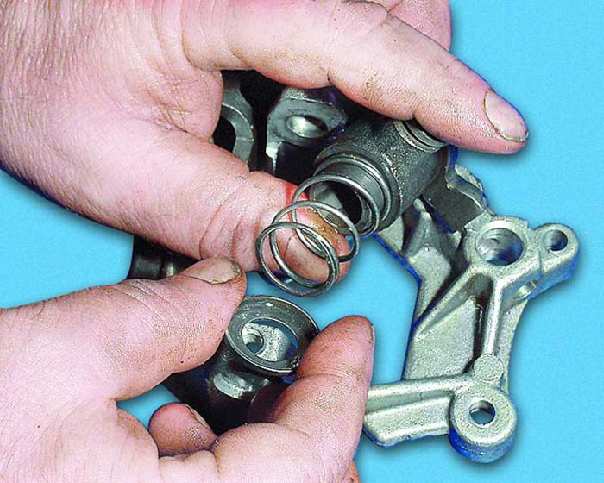

10. ...упорную шайбу верхней пружины...
|
11. ...опорную шайбу нижней пружины и...
|
12. ...нижнюю пружину.
|
|
|
|
|
|

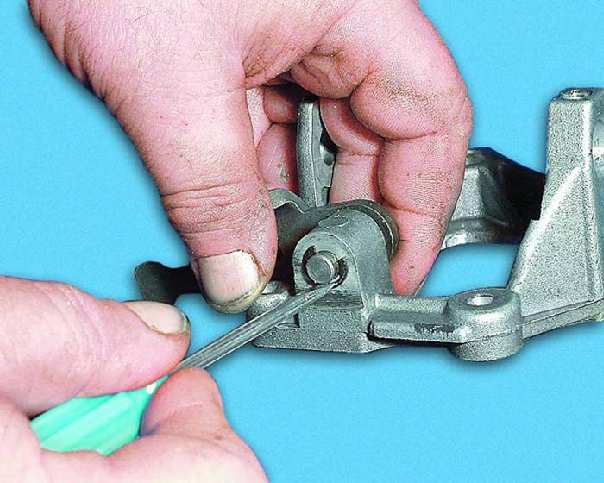

13. Снимите стопорное кольцо оси вилки включения передачи
заднего хода.
|

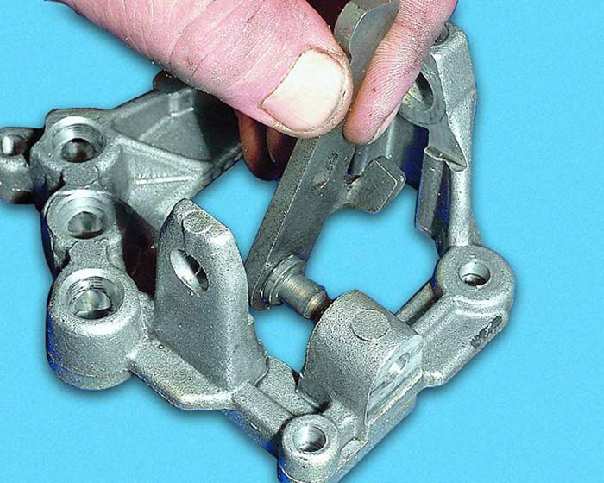

14. Выньте вилку включения передачи заднего хода.
|

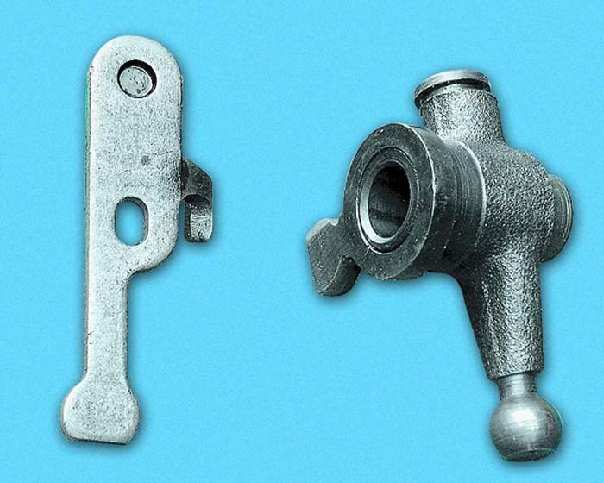

15. Замените изношенные, поврежденные или деформированные
рычаг выбора передач и вилку включения передачи заднего хода.
|
|
|
|
|
|

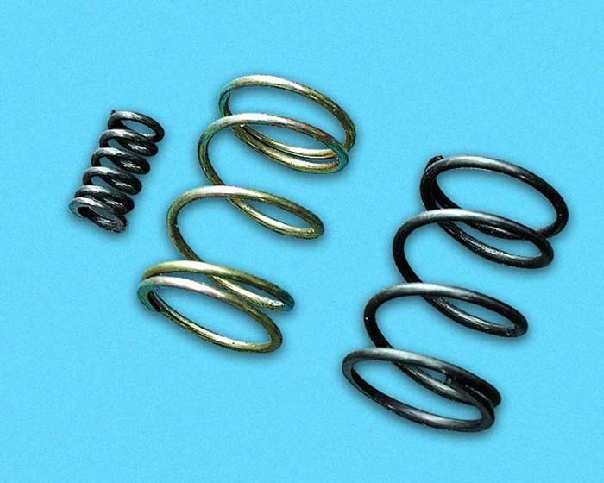

16. Замените искривленные, поломанные или просевшие пружины.
|

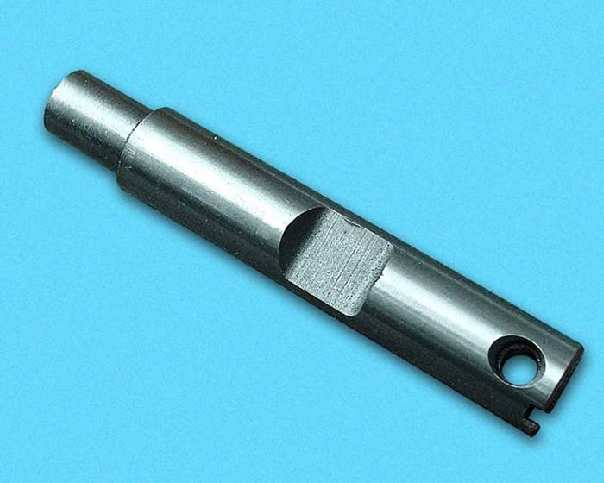

17. Замените изношенную ось рычага выбора передач.
|

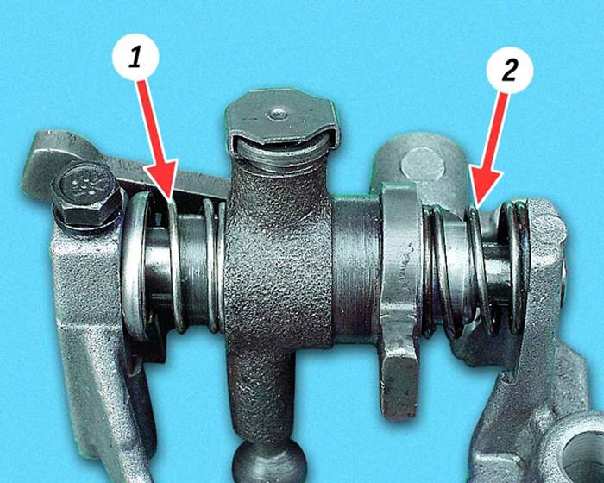

18. Соберите механизм выбора передач в порядке, обратном
разборке. При этом обратите внимание, что у пружин рычага выбора
передач разная упругость. Поэтому для отличия нижняя 1 пружина
оцинкована, а верхняя 2 – покрытия не имеет.
|
