11.1.6. Ремонт дифференциала

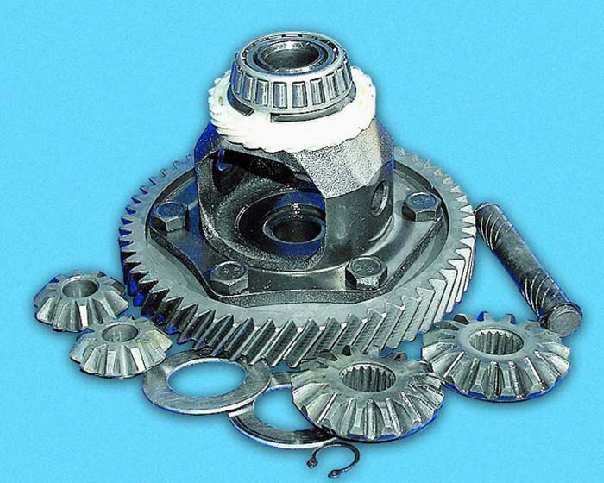

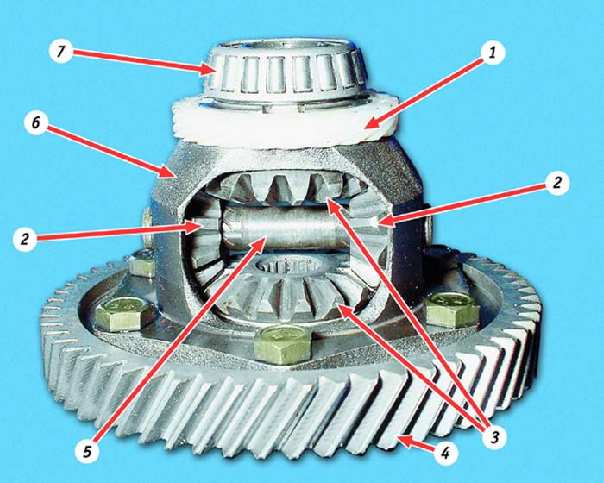

Дифференциал:

1 – ведущая шестерня привода спидометра
2 – сателлит
3 – полуосевые шестерни
4 – ведомая шестерня главной передачи
5 – ось сателлитов
6 – корпус дифференциала
7 – подшипник дифференциала

	Вам потребуются
ключ "на 17" универсальный съемник щипцы для снятия стопорных колец оправка для запрессовки подшипников бородок молоток

Перед началом работы

Извлеките дифференциал из коробки передач (см. подраздел 11.1.2., операции 1–36).
Одной из причин повышенного шума в коробке передач может быть износ или поломка деталей дифференциала.
Увеличенный осевой зазор полуосевых шестерен (более 0,1 мм) можно устранить установкой опорных шайб большей толщины.

Для справки: момент сопротивления проворачиванию дифференциала не должен превышать 15 Н/м (1,5 кгс/м).

Предупреждения

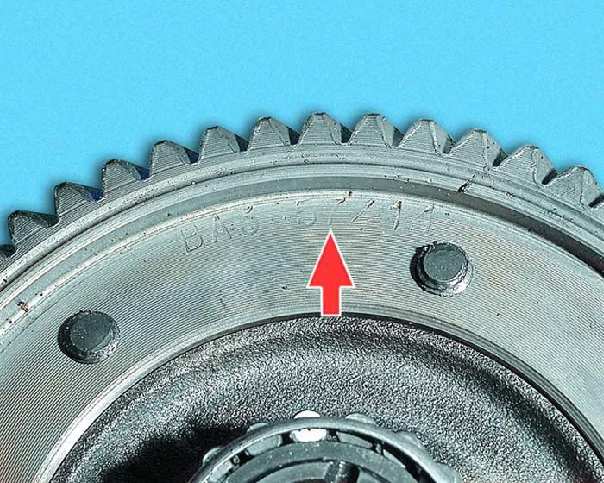

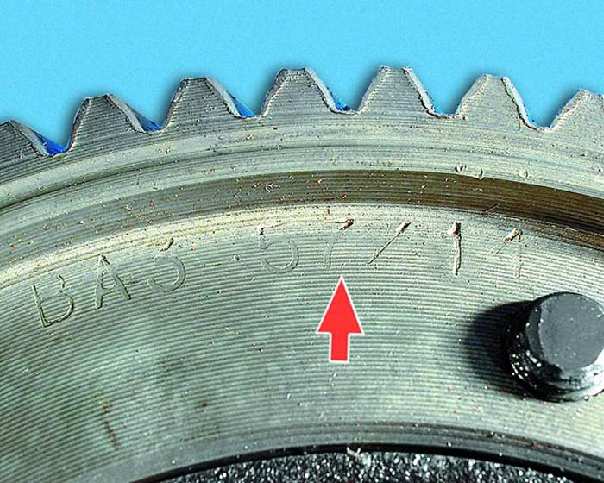

Шестерни главной передачи на заводе изготовителя подбирают попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также ведущую шестерню (они продаются парами). На ведомой шестерне нанесена маркировка - число зубьев ведомой / ведущей шестерен. Для проверки подсчитайте число зубьев ведущей шестерни.

При спрессовке съемником подшипники можно повредить. Поэтому снимайте подшипники только при необходимостизамены.

Если в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картер сцепления или картер коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала (см. подраздел 11.1.7.).

ПОРЯДОК ВЫПОЛНЕНИЯ

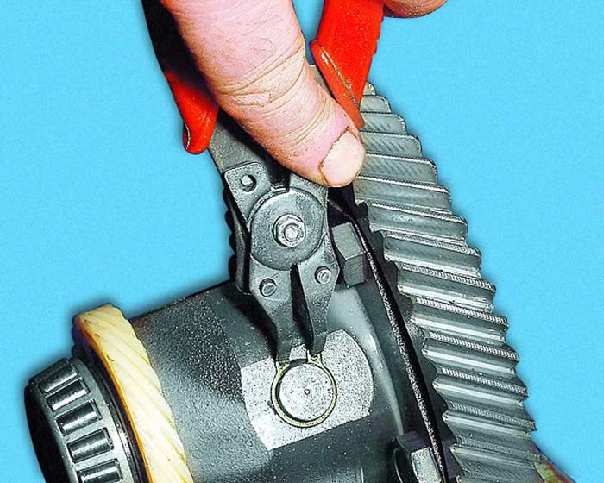

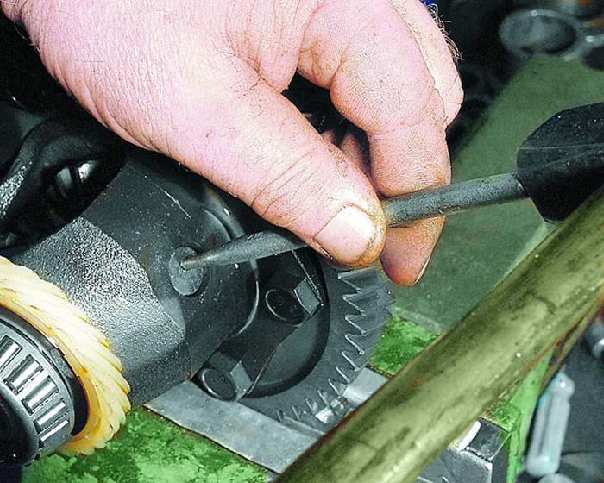

1. Снимите стопорное кольцо с оси сателлитов.	2. Выбейте с помощью бородка ось сателлитов из корпуса дифференциала.	3. Повернув в корпусе дифференциала сателлиты на 90°...

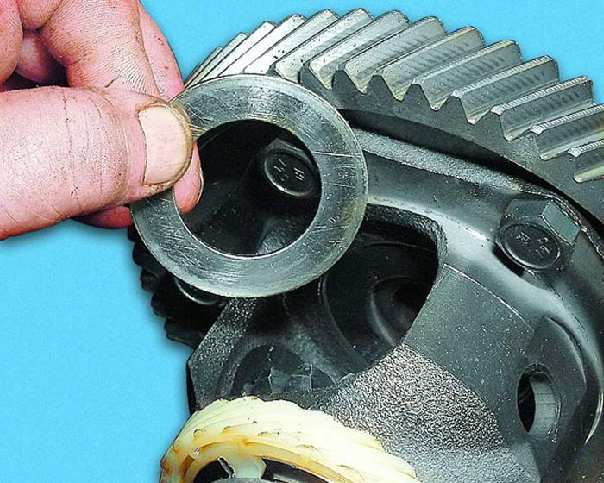

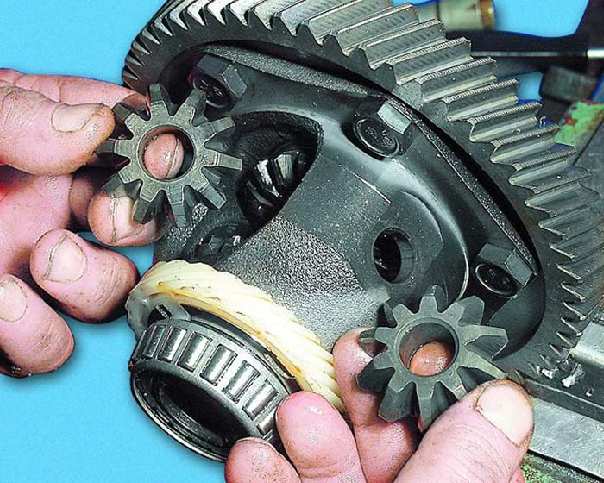

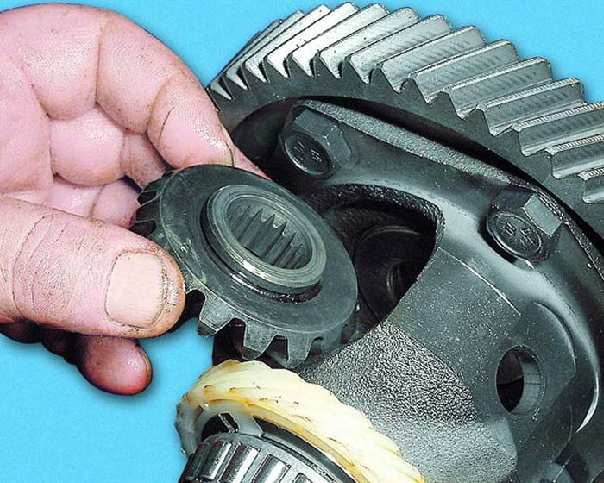

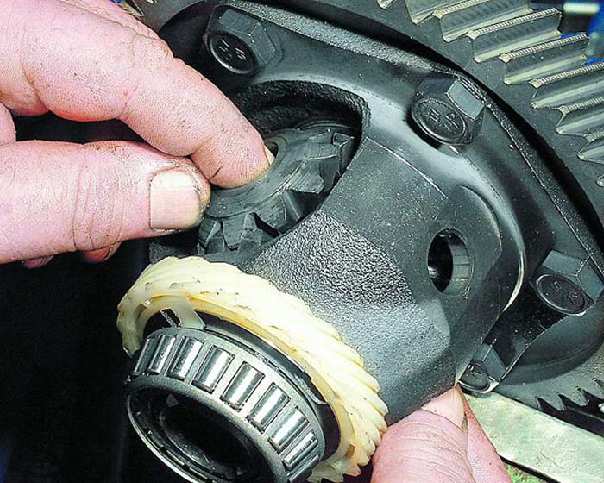

4. ...выньте оба сателлита из корпуса.	5. Выньте из корпуса полуосевую шестерню и...	6. ...опорную шайбу, установленную под ней.

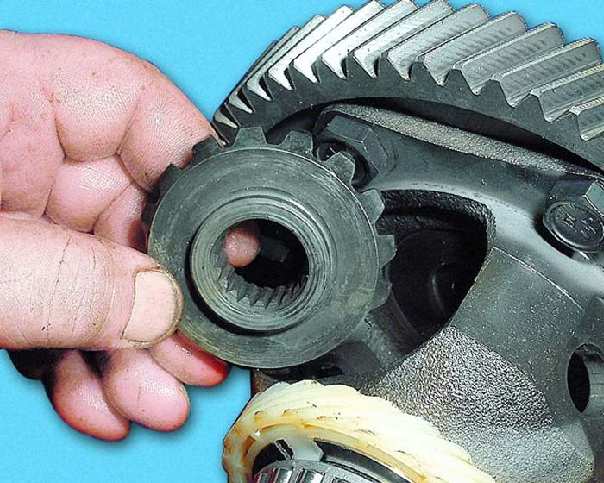

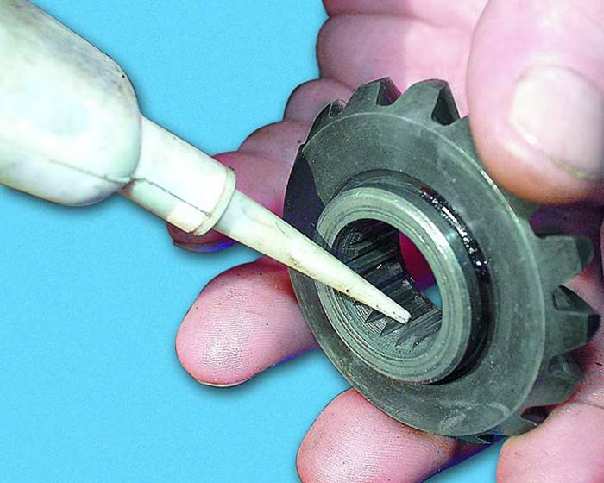

7. Выньте вторую полуосевую шестерню вместе с шайбой.	8. Осмотрите рабочие поверхности сателлитов и их оси, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните с помощью мелкозернистой шкурки. Детали со значительными дефектами замените.	9. Соберите дифференциал в порядке, обратном разборке, предварительно смазав все детали трансмиссионным маслом.

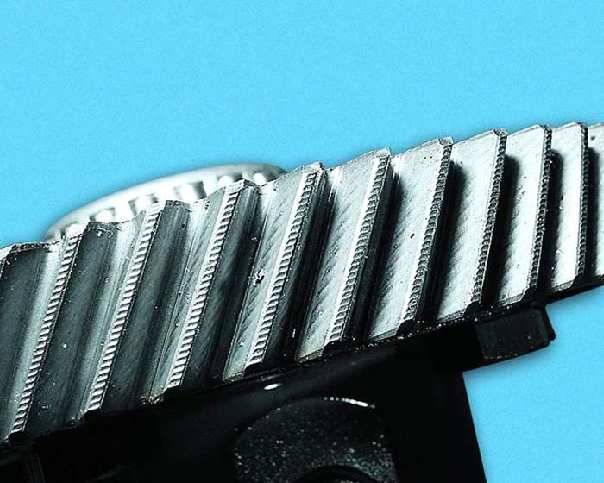

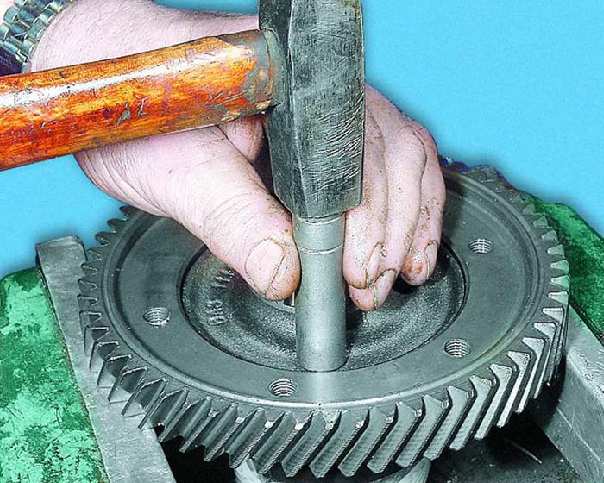

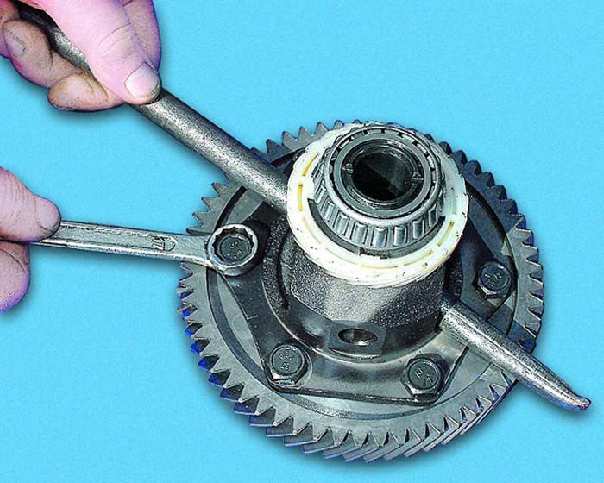

10. При наличии сколов, выкрашивания и значительной выработки зубьев замените шестерню. Для этого...	11. ...отверните болты крепления ведомой шестерни к корпусу дифференциала. Рекомендуем вынуть полуосевые шестерни, чтобы можно было удерживать корпус дифференциала с помощью монтажной лопатки, а не зажимать шестерню в тиски.	12. Положите шестерню на губки тисков и выпрессуйте корпус дифференциала из ведомой шестерни.

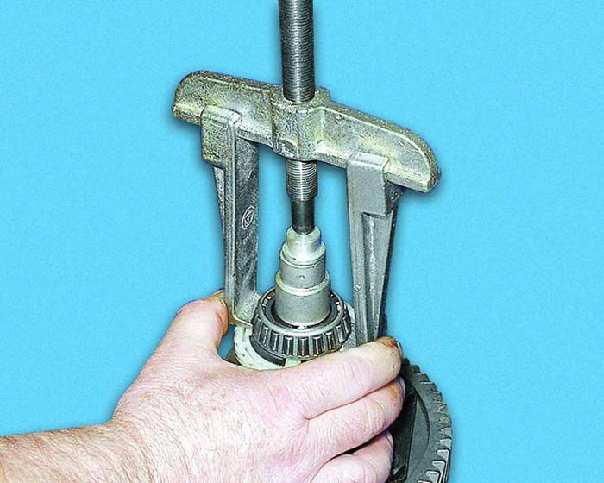

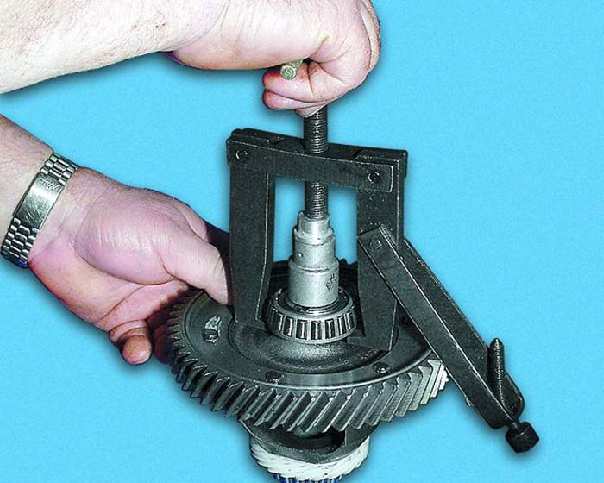

13. Установите ведомую шестерню на корпус дифференциала в порядке, обратном снятию. При этом маркировка зубьев на шестерне должна быть направлена наружу. Болты шестерни завертывайте равномерно крест-накрест.	14. При наличии раковин на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждений сепараторов подшипники необходимо заменить. Для этого с помощью съемника спрессуйте их с дифференциала. При этом ...	15. ...подшипник со стороны шестерни привода спидометра спрессуйте за сепаратор (чтобы не повредить шестерню). Если на коробке дифференциала останется внутреннее кольцо подшипника, сбейте его зубилом или распилите.

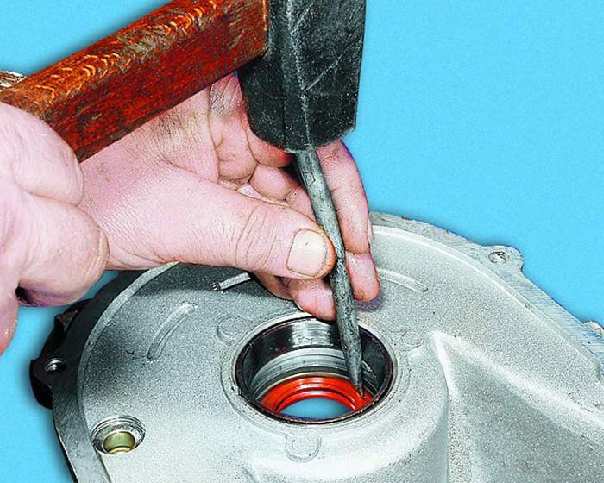

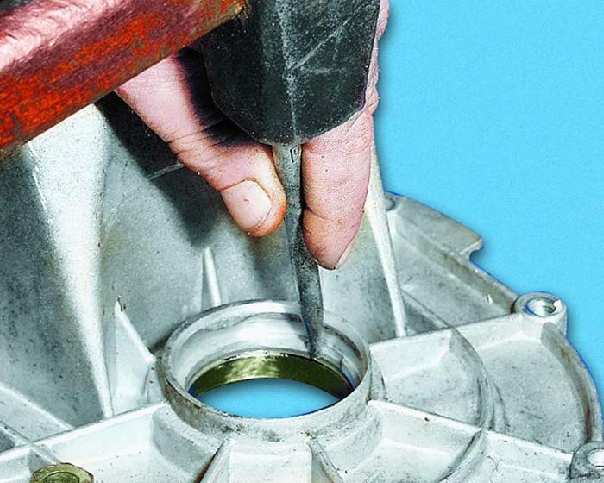

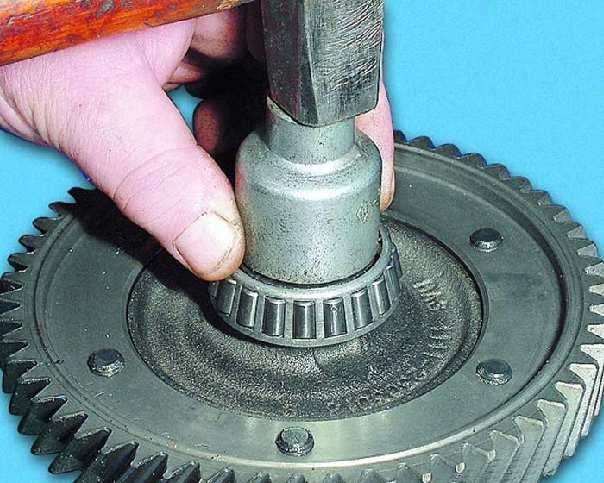

16. Запрессуйте до упора новые подшипники с помощью подходящей оправки, прикладывая усилие только к внутренним кольцам подшипников.	17. Выпрессуйте наружные кольца подшипников из картеров коробки передач и сцепления специальным съемником. Если съемник отсутствует, выпрессуйте аккуратно сначала сальники полуосей (подробнее см. подраздел 11.1.9.). Затем...	18. ...с наружной стороны картеров бородком выпрессуйте наружные кольца подшипников.

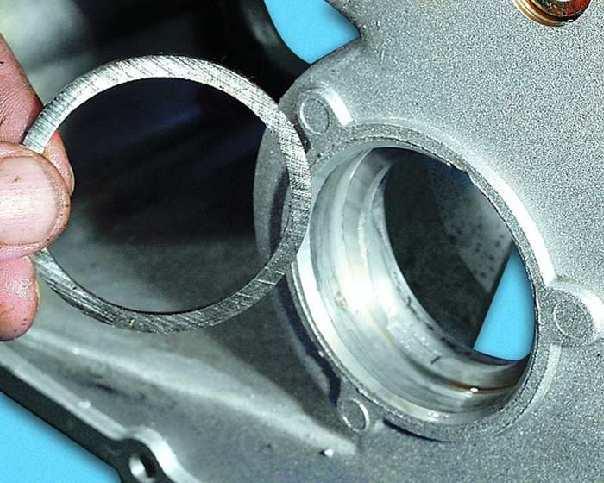

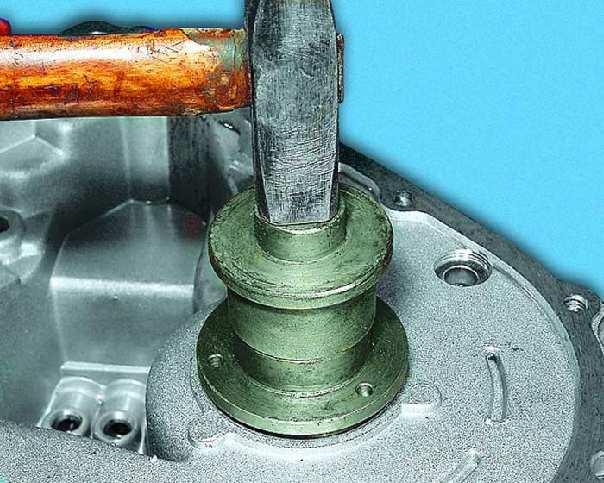

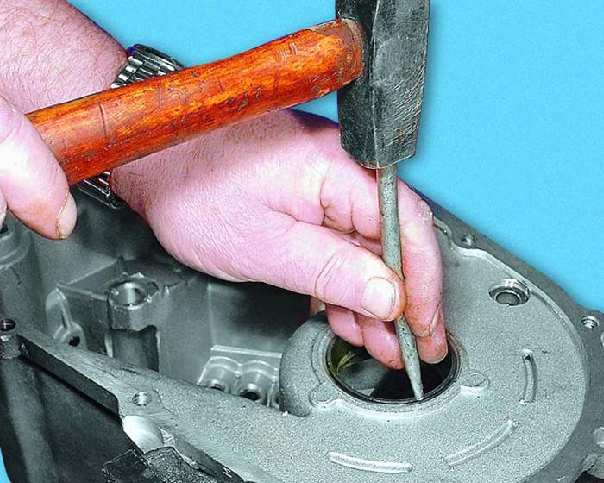

19. Под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо подобрать заново (см. подраздел 11.1.7.).	20. Запрессуйте новые кольца в картеры до упора с помощью подходящей оправки. При этом не допускается менять кольца относительно подшипников. При отсутствии оправки максимально запрессуйте кольца с помощью плоской металлической пластины, а затем...	21. ...с помощью бородка равномерными ударами по всей окружности допрессуйте кольца до упора.

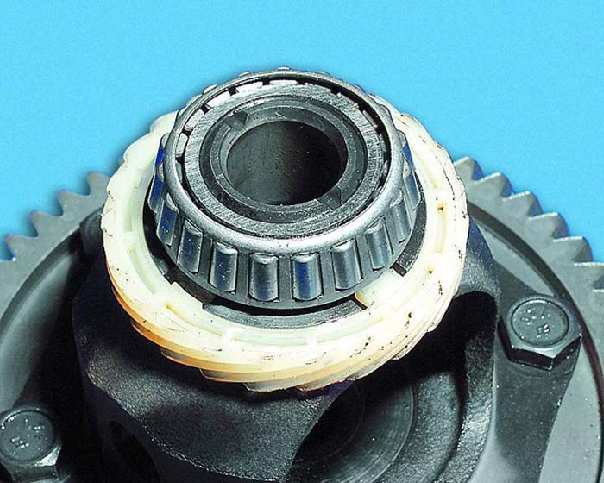

	22. Для замены шестерни привода спидометра сбейте ее зубилом или распилите. Затем спрессуйте подшипник съемником, установите новую шестерню и запрессуйте подшипник.
