11.1.2. Разборка и сборка коробки передач

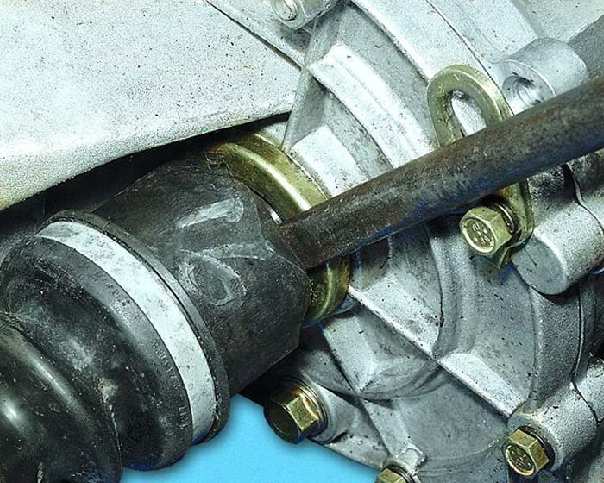

1. Вставьте отвертку между отражателем и корпусом шарнира и, ударяя по ней молотком...

2. ...выбейте из коробки передач хвостовик внутреннего шарнира привода колес.

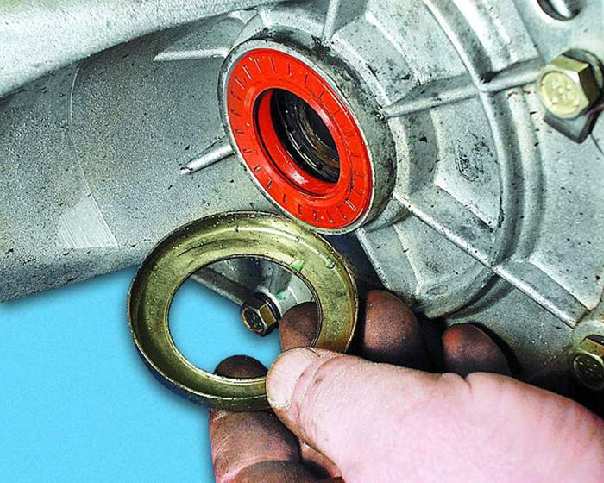

3. Снимите маслоотражательное кольцо. Таким же способом отсоедините второй привод от коробки передач.

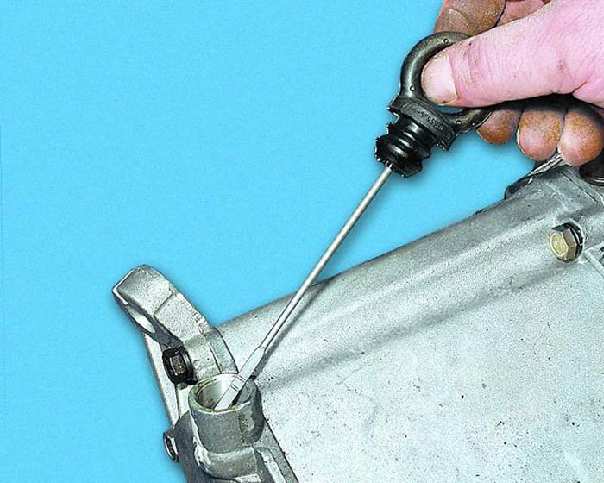

4. Выньте указатель уровня масла из картера коробки передач.

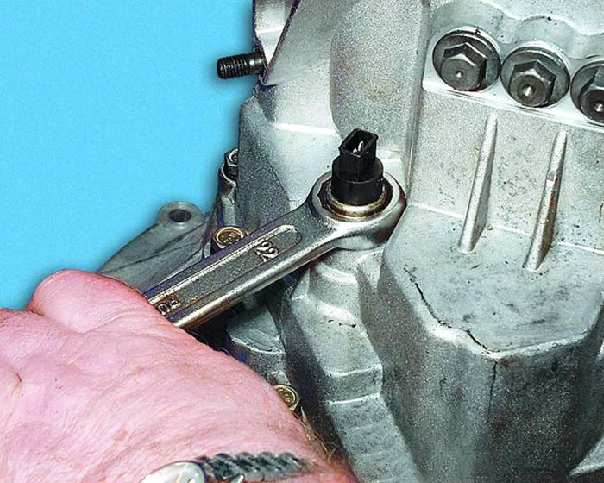

5. Выверните из картера выключатель света заднего хода.

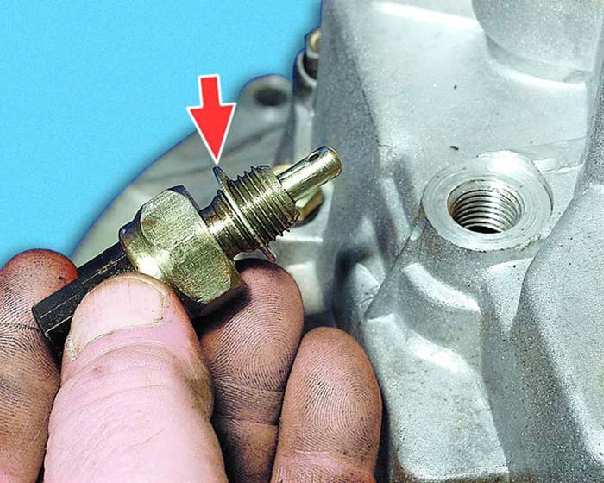

6. Обратите внимание: под выключателем установлено алюминиевое уплотнительное кольцо.

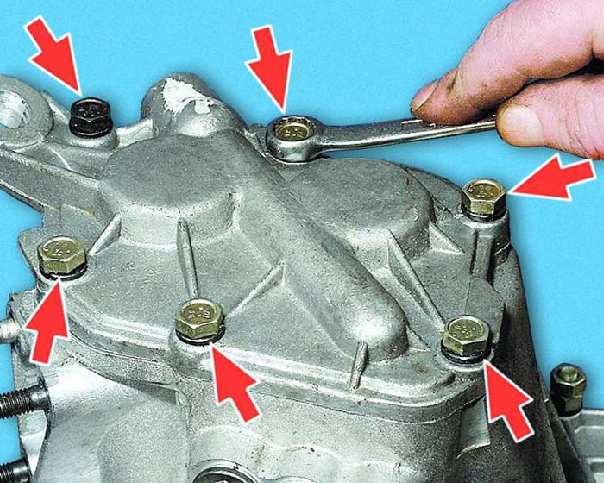

7. Отверните шесть болтов крепления задней крышки коробки передач.

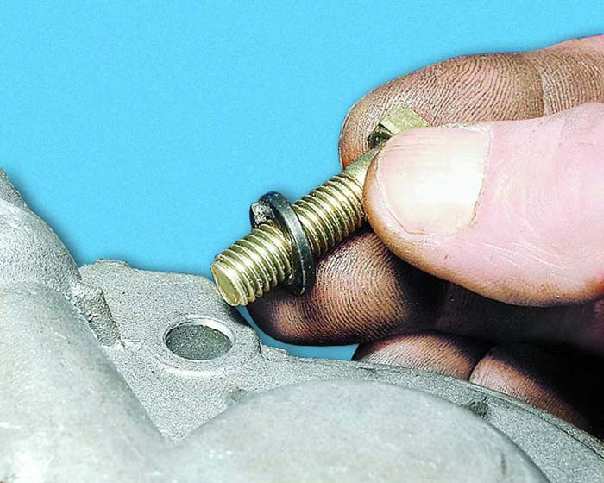

8. Обратите внимание: под головкой каждого болта установлена пружинная шайба.

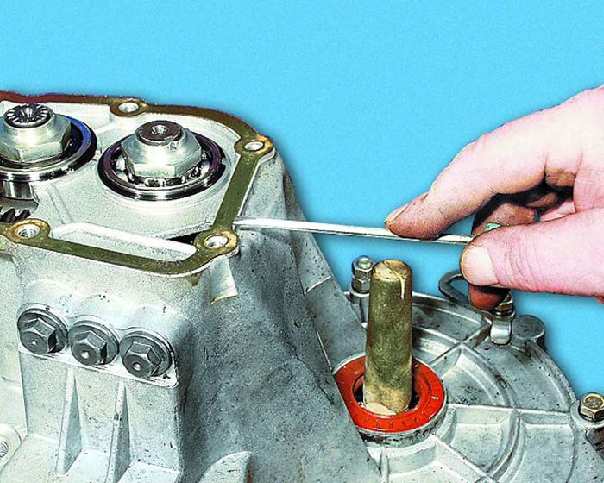

9. Поддев отверткой...

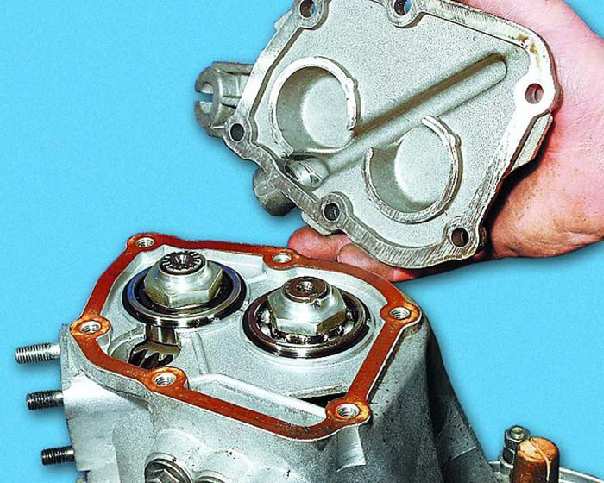

10. ...отделите заднюю крышку от картера коробки передач.

11. Аккуратно снимите прокладку задней крышки.

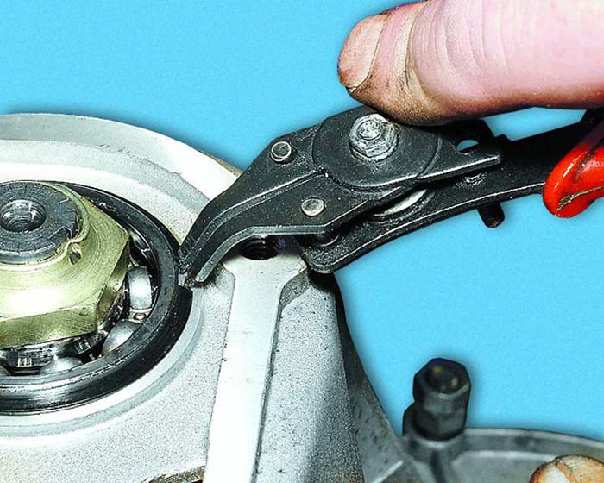

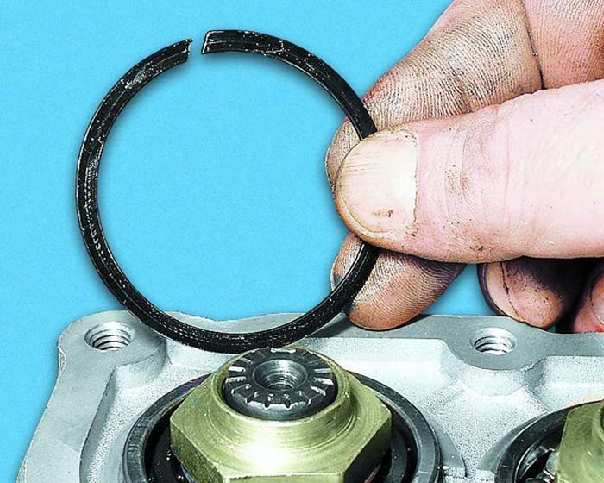

12. Снимите стопорное кольцо с заднего подшипника вторичного вала.

13. Таким же способом снимите стопорное кольцо с заднего подшипника первичного вала.

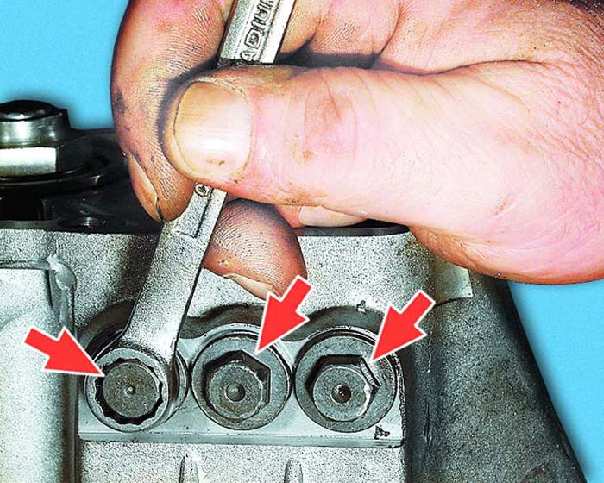

14. Выверните три пробки фиксаторов.

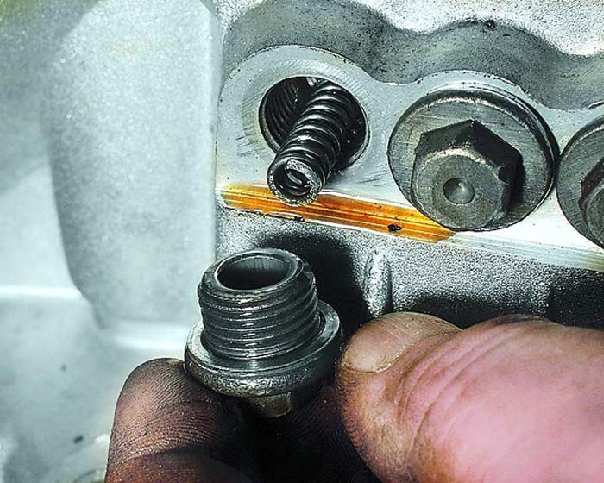

15. Осторожно, чтобы не потерять пружины фиксаторов, выньте пробки.

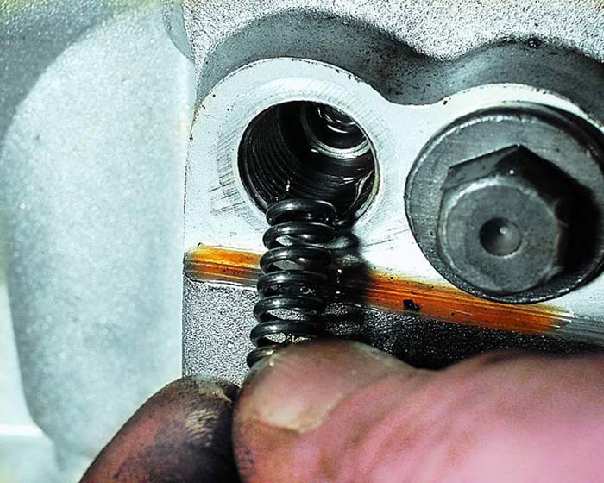

16. Выньте пружины фиксаторов.

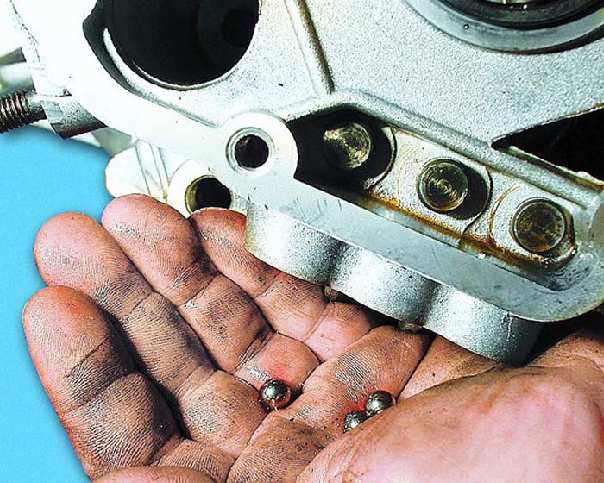

17. Осторожно наклонив коробку передач, извлеките шарики фиксаторов.

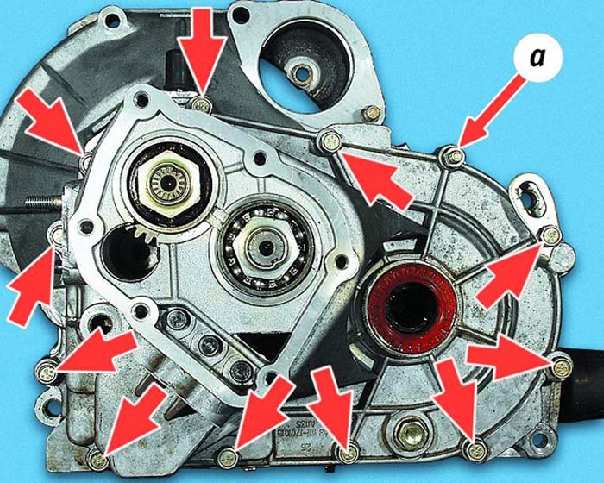

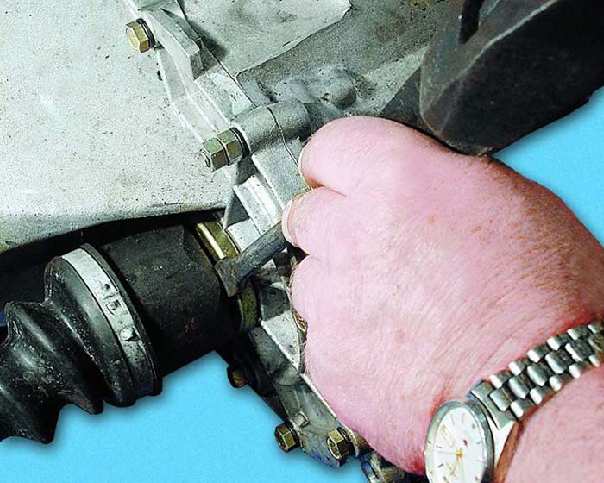

18. Отверните одиннадцать болтов и гайку а крепления картеров коробки передач и сцепления.

19. Обратите внимание: под головкой каждого болта и гайкой установлена пружинная шайба.

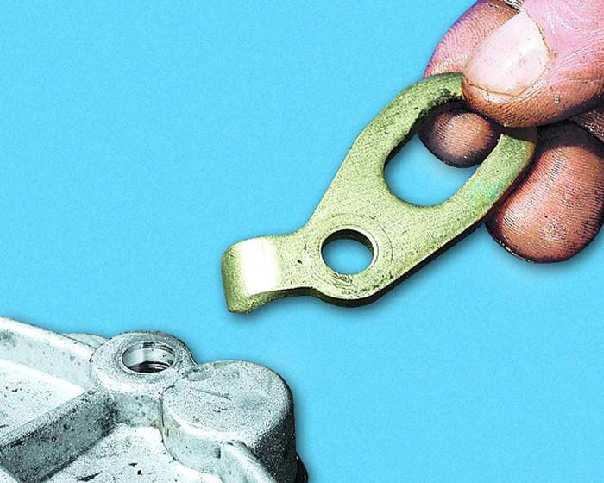

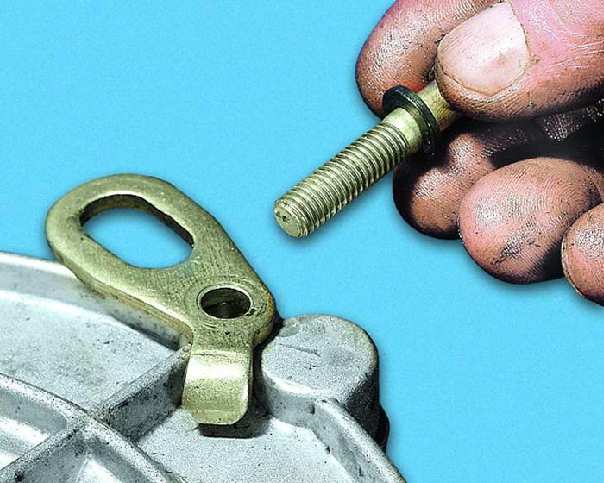

20. Снимите рым, установленный под одним из болтов.

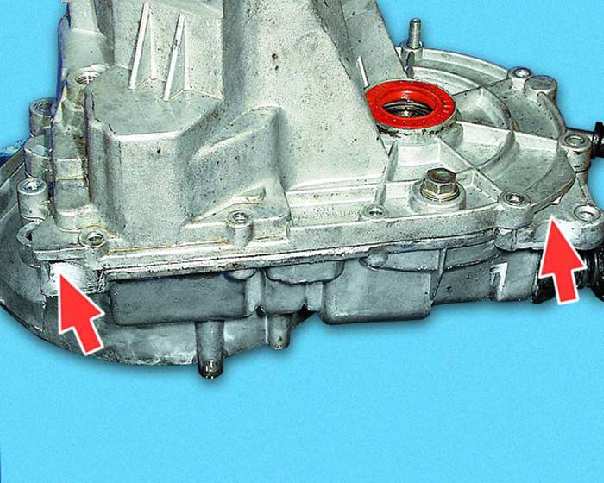

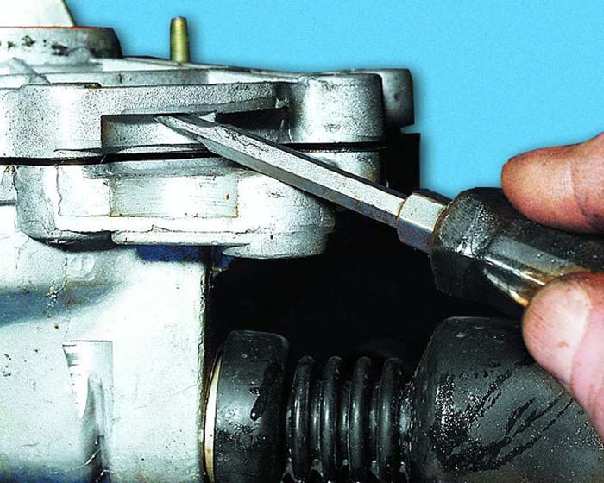

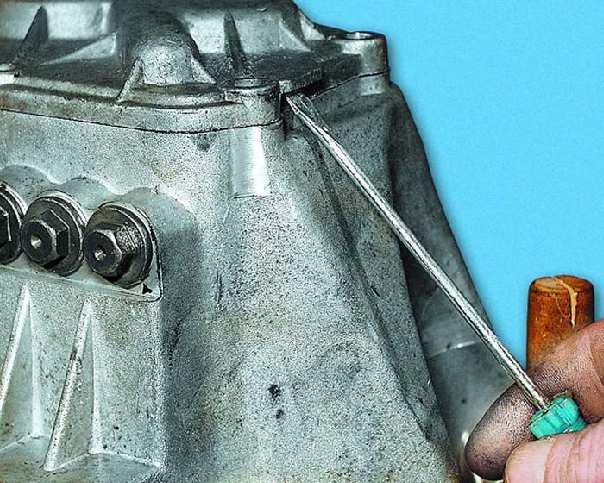

21. Для разъединения картеров коробки передач и сцепления вставьте отвертку поочередно в три паза (третий паз находится с другой стороны коробки передач) и...

22. ...отделите картер коробки передач от картера сцепления.

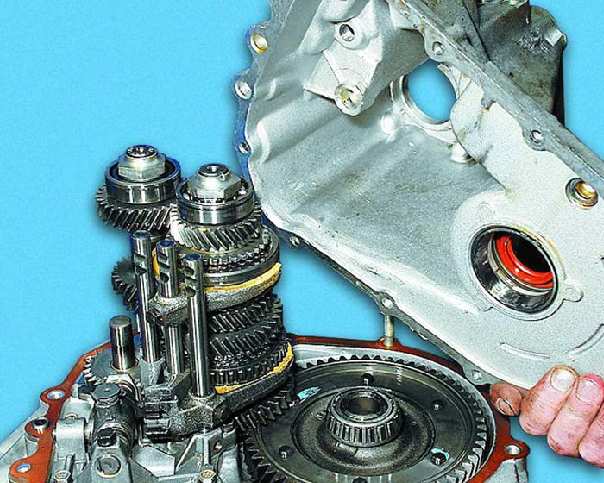

23. Снимите картер коробки передач с картера сцепления.

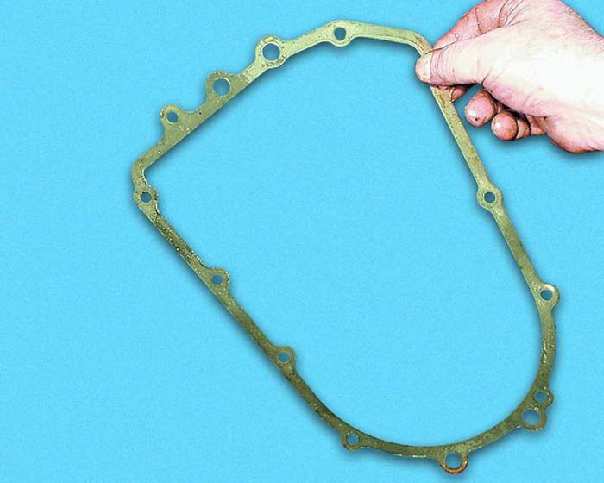

24. Аккуратно снимите уплотнительную прокладку.

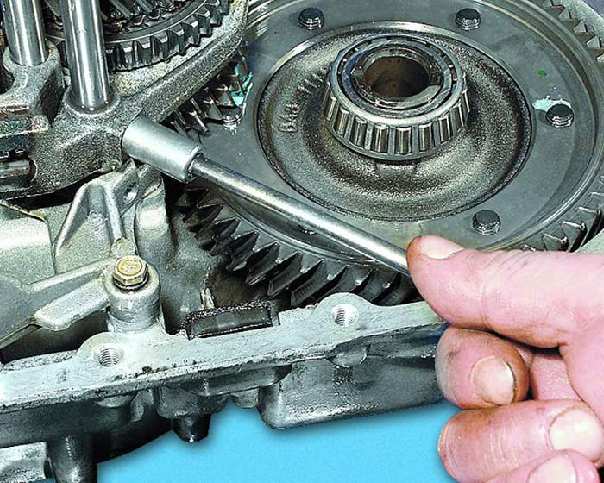

25. Отверните болт крепления вилки переключения 1–й и 2–й передач.

26. Обратите внимание: вилки крепятся специальными болтами.

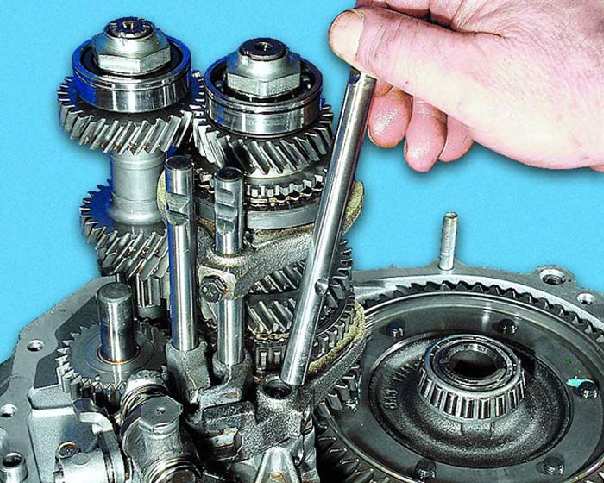

27. Выньте шток переключения 1–й и 2–й передач.

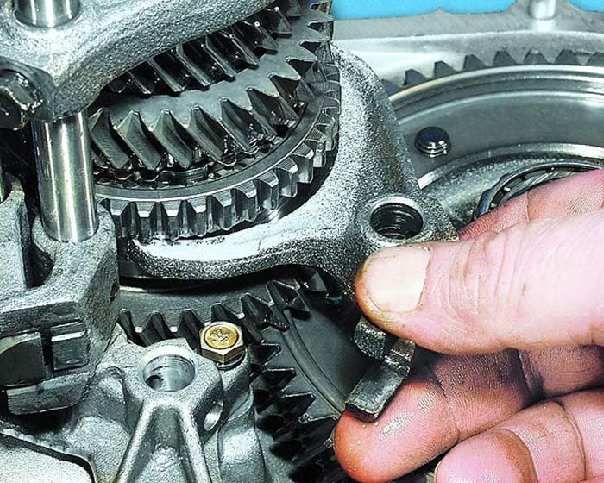

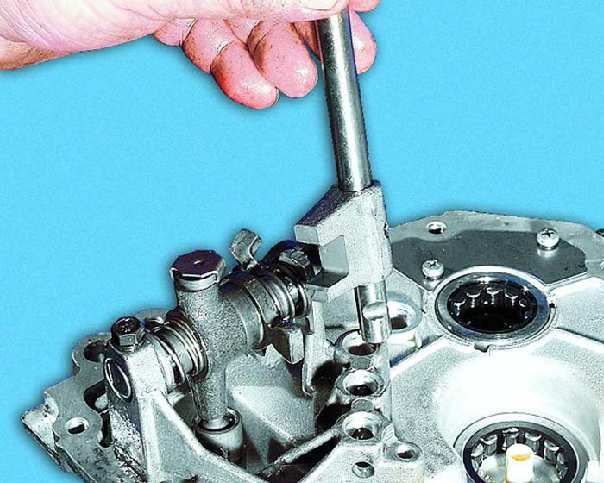

28. Снимите вилку переключения 1–й и 2–й передач.

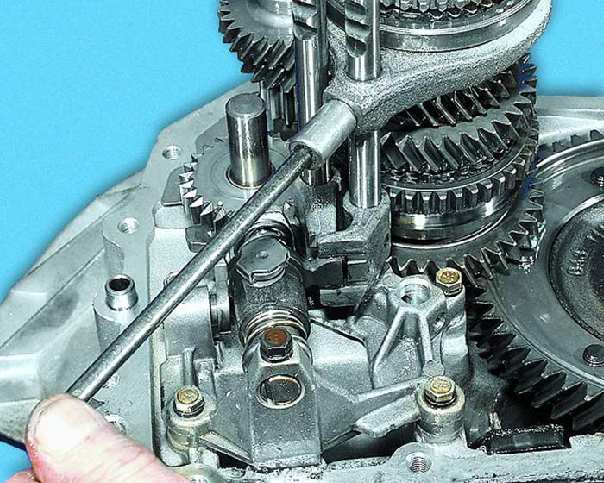

29. Отверните болт крепления вилки переключения 3–й и 4–й передач.

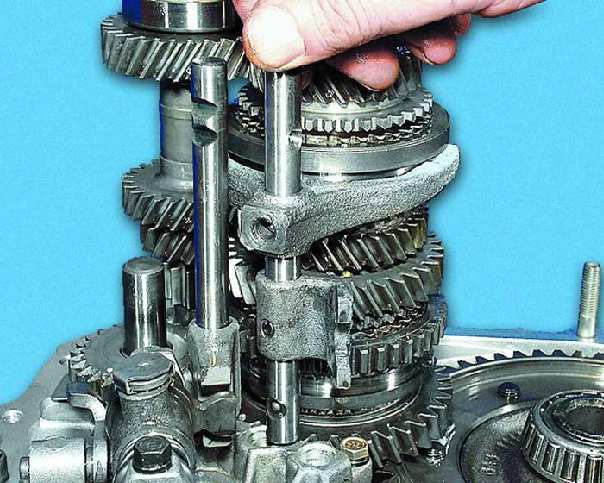

30. Поверните шток переключения 3–й и 4–й передач, чтобы вывести поводок штока из зацепления с рычагом выбора передач.

31. Снимите шток с вилкой.

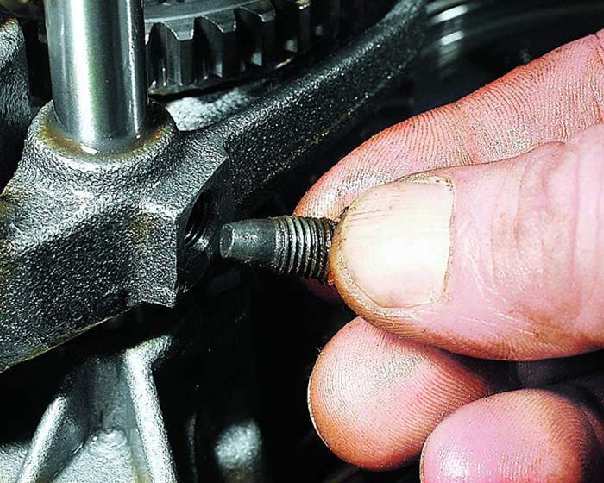

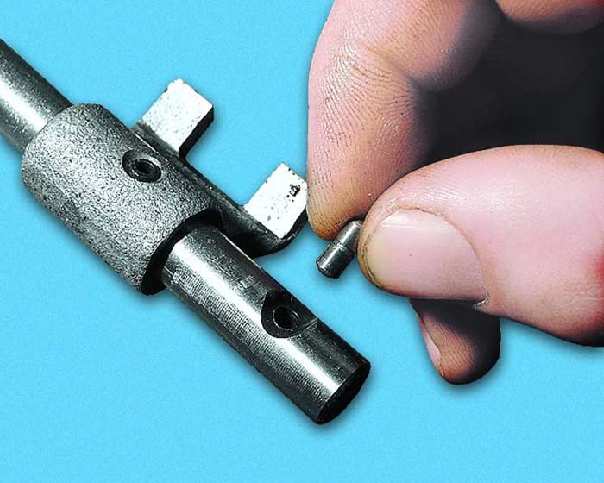

32. Выньте из отверстия штока блокировочный сухарь.

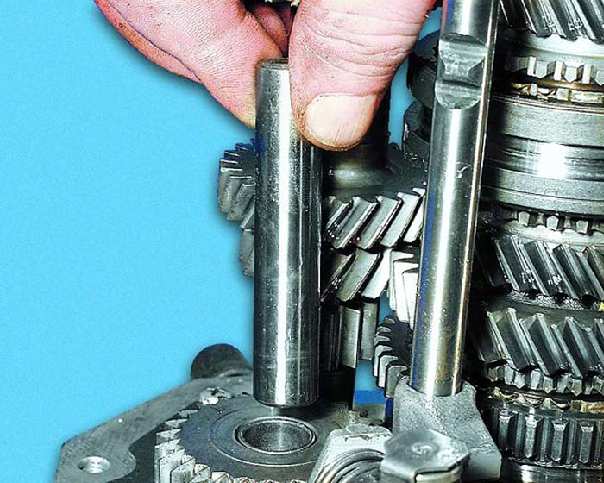

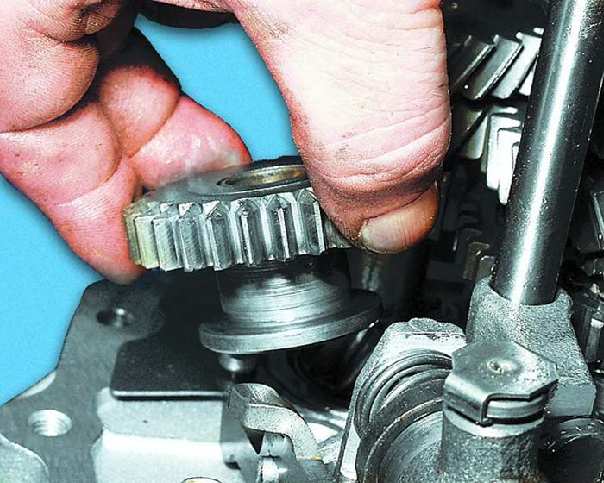

33. Выньте ось промежуточной шестерни передачи заднего хода.

34. Снимите промежуточную шестерню передачи заднего хода.

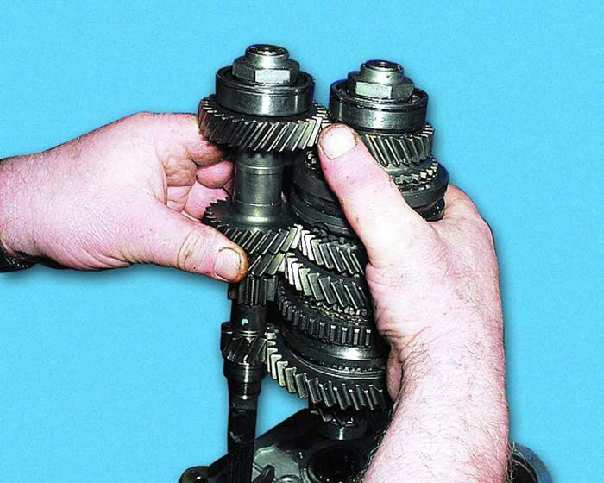

35. Слегка покачивая, выньте одновременно первичный и вторичный валы.

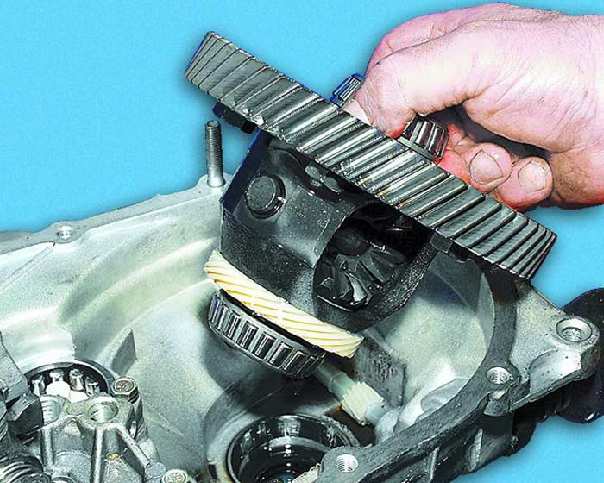

36. Выньте дифференциал из картера сцепления.

37. Снимите шток включения передачи заднего хода и...

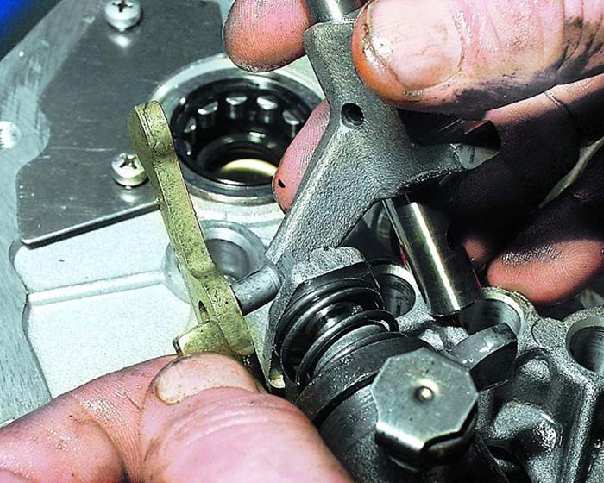

38. ...выведите его поводок из отверстия вилки включения передачи заднего хода.

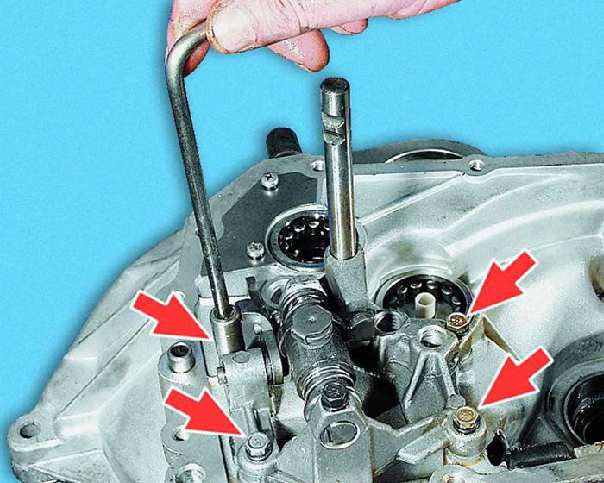

39. Отверните четыре болта крепления механизма выбора передач (под болтами установлены пружинные шайбы).

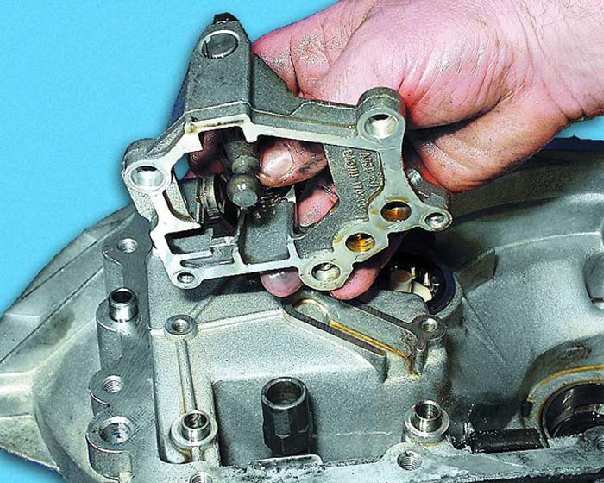

40. Снимите механизм выбора передач.

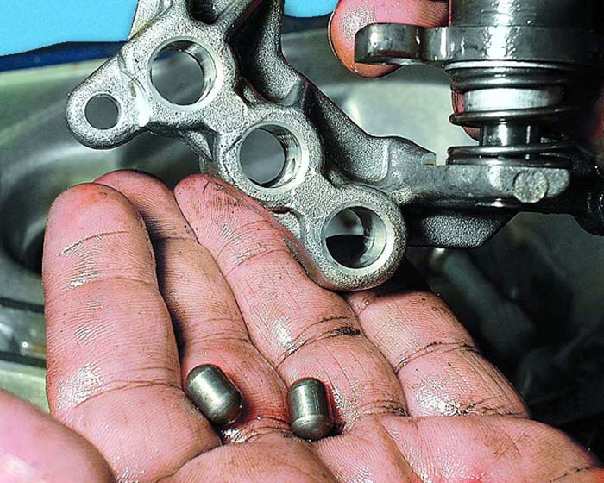

41. Извлеките из отверстий механизма два плунжера.

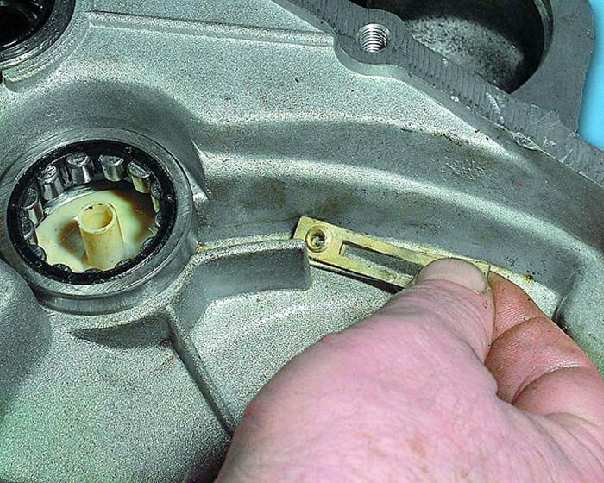

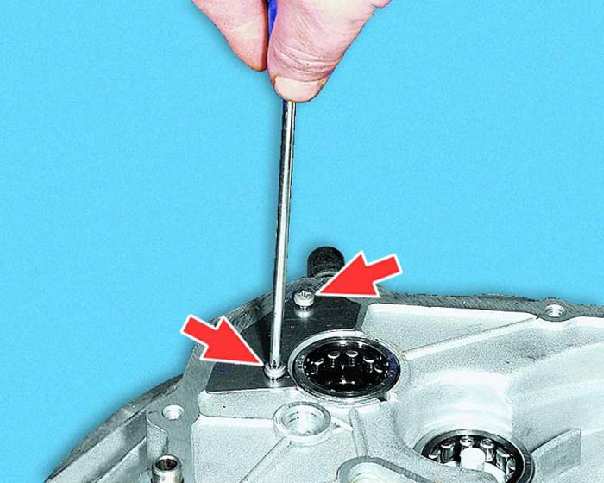

42. Отверните два винта крепления защитной пластины.

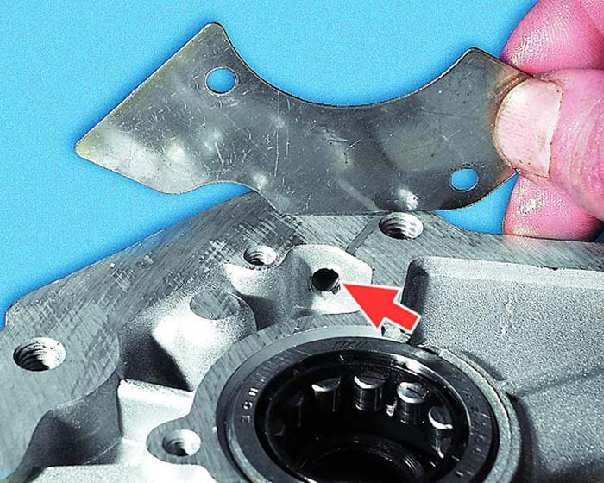

43. Обратите внимание: под головкой каждого винта установлена пружинная шайба.

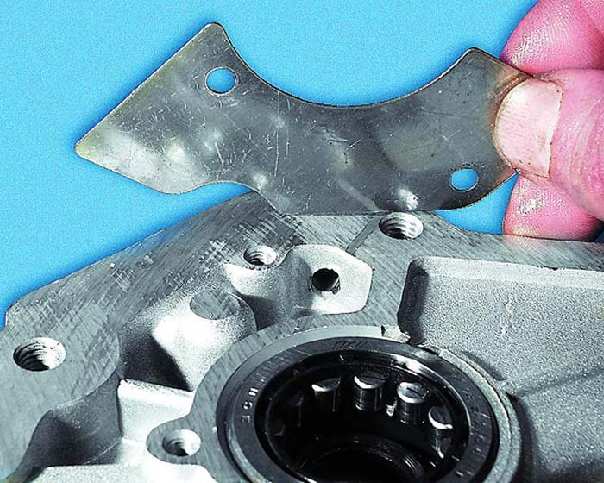

44. Снимите защитную пластину.

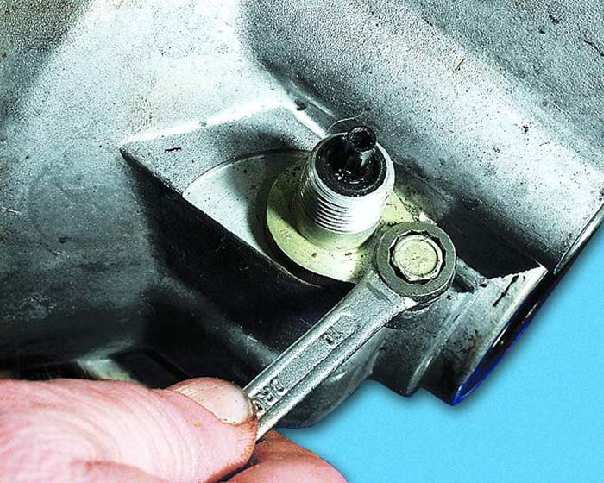

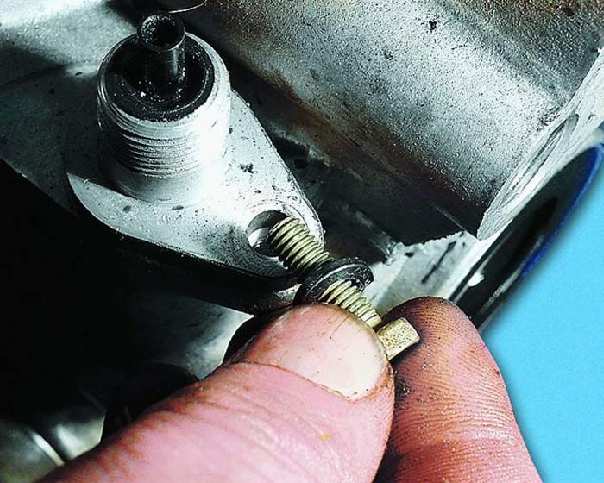

45. Отверните болт крепления корпуса привода спидометра.

46. Обратите внимание: под головкой болта установлена пружинная шайба.

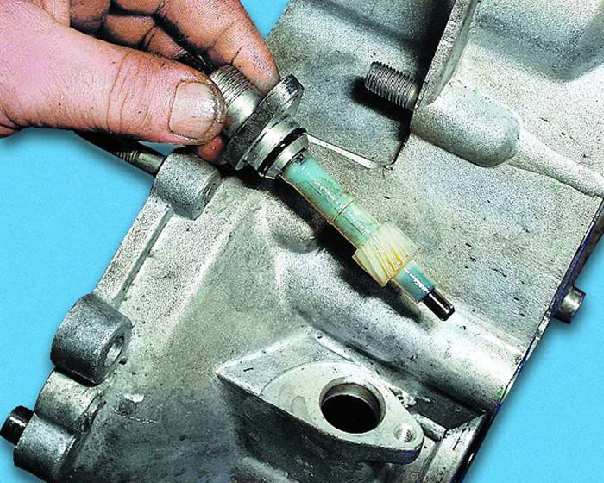

47. Снимите привод спидометра в сборе с ведомой шестерней.

48. Выньте магнит из картера сцепления.

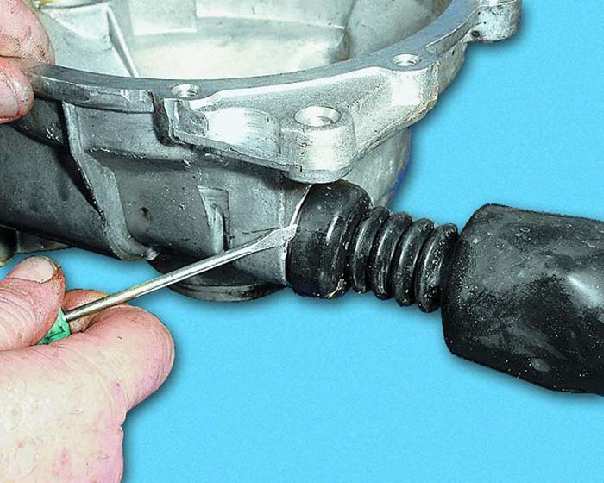

49. Если необходимо снять шток выбора передач, подденьте отверткой кромку защитного чехла штока и сдвиньте ее с опорной втулки штока...

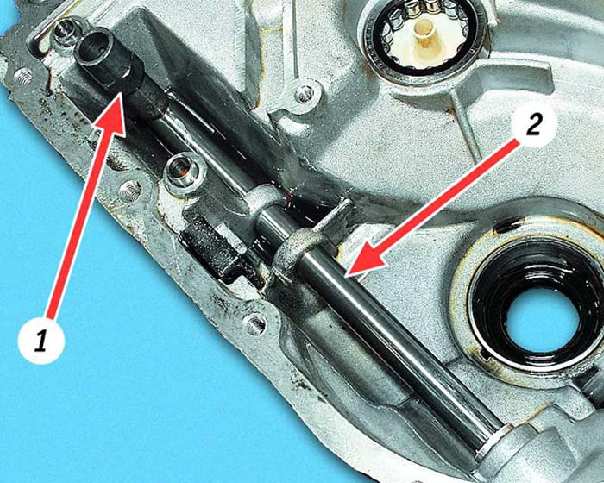

50. ...выверните рычаг 1 из штока (он зафиксирован специальным клеем ТБ-1324) выбора передач и выньте шток 2 из картера сцепления.

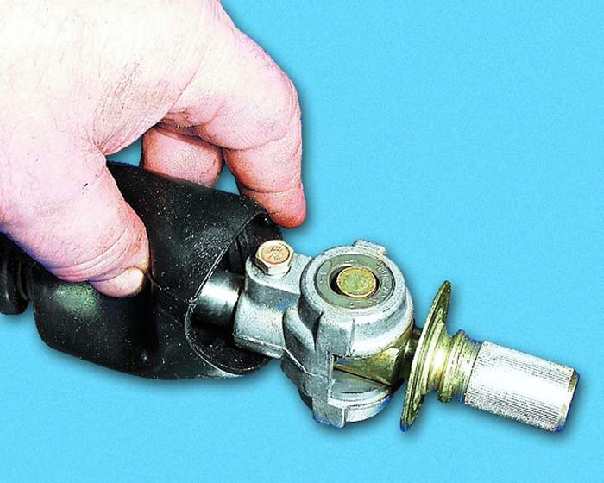

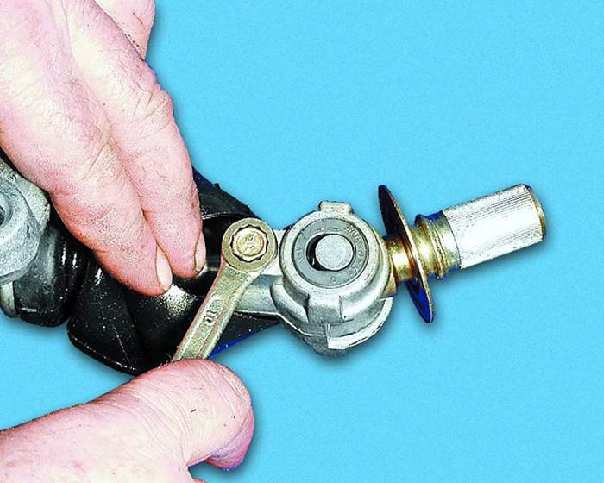

51. При необходимости замены шарнира штока сдвиньте с него защитный чехол и...

52. ...отверните болт крепления шарнира (он зафиксирован специальным клеем ТБ-1324).

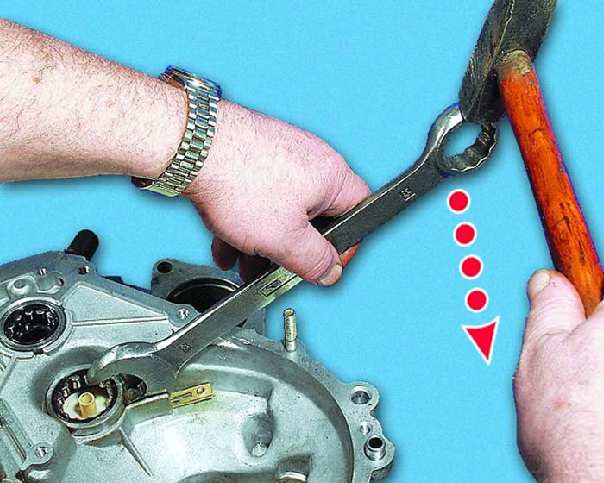

53. При необходимости выпрессуйте передний подшипник вторичного вала. Для этого подложите металлические пластинки подходящего размера и...

54. ...с помощью гаечного ключа выпрессуйте подшипник из картера, стараясь не повредить маслосборник.

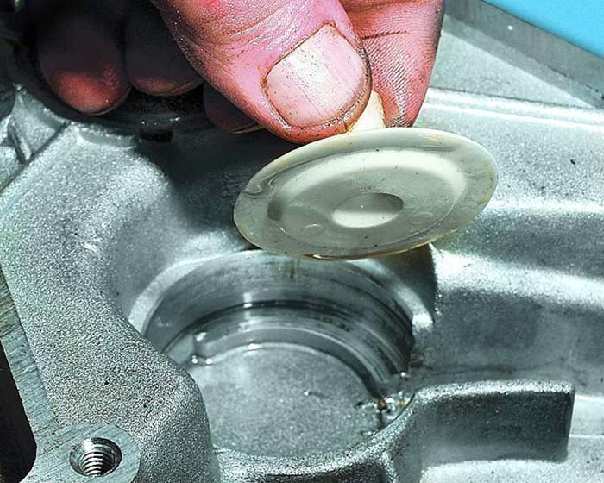

55. Снимите маслосборник, поврежденный – замените.

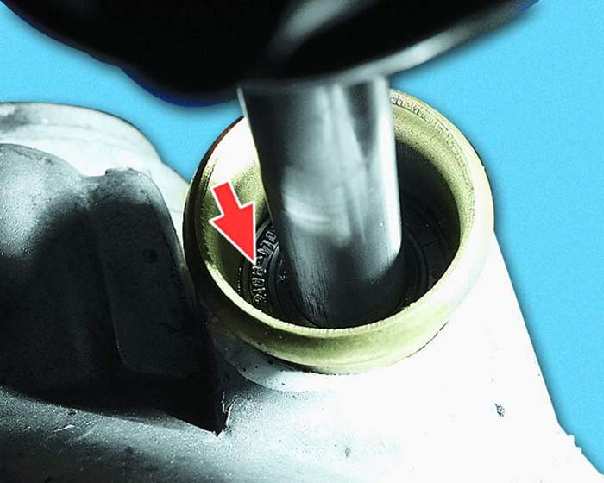

56. Запрессуйте подшипник подходящей оправкой, прикладывая усилие только к наружному кольцу подшипника (не забудьте предварительно установить маслосборник).

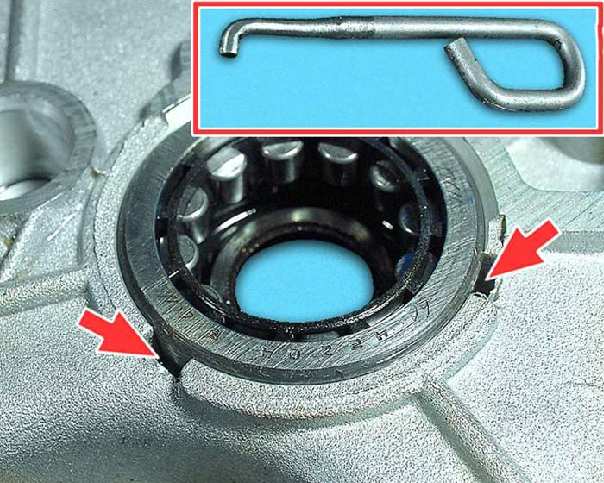

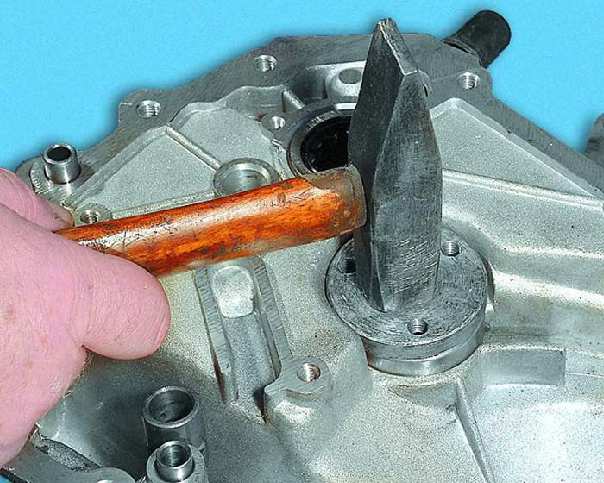

57. Для выпрессовки подшипника первичного вала сделайте крючок из жесткой проволоки. Вставьте крючок в один из двух пазов картера и заведите его под подшипник. Затем...

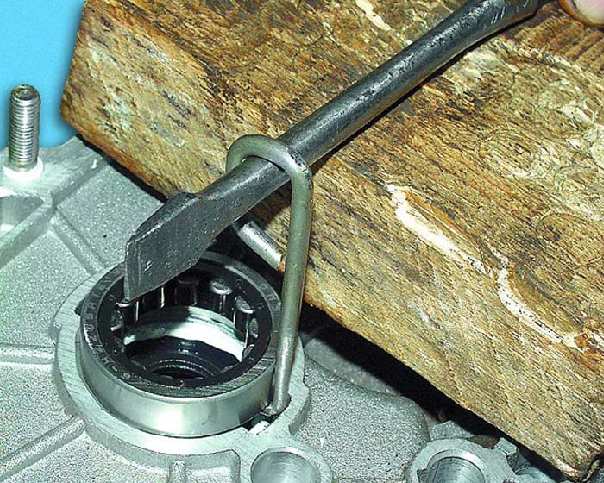

58. ...с помощью отвертки (подложив деревянный брусок) выпрессуйте подшипник из картера, прикладывая усилие к противоположному концу отвертки ударами молотка и поочередно переставляя крючок в пазах.

59. Осмотрите картеры сцепления и коробки передач. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п.

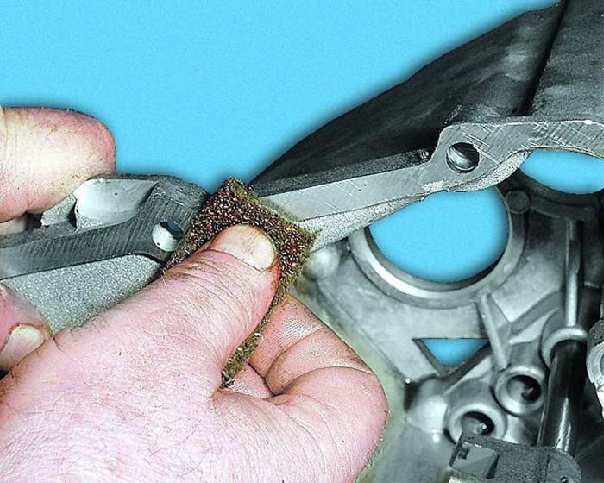

60. Небольшие повреждения удалите шлифовальной шкуркой. Если устранить дефект не удается, замените деталь.

61. Проверьте посадочные места под подшипники в картере сцепления и...

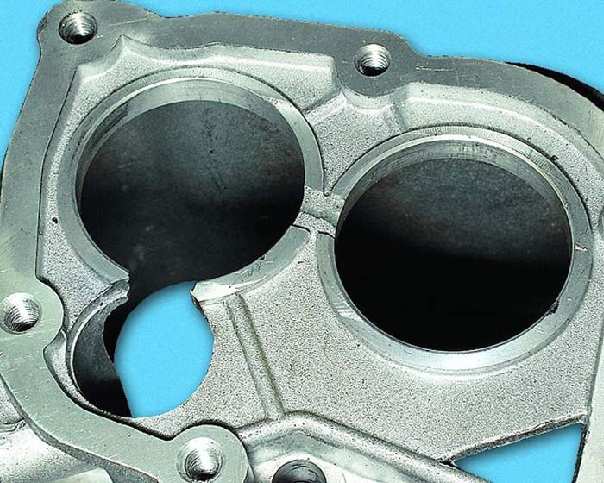

62. ...картере коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры.

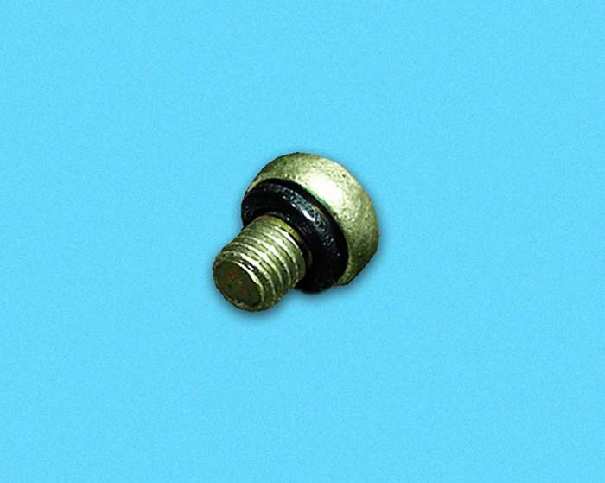

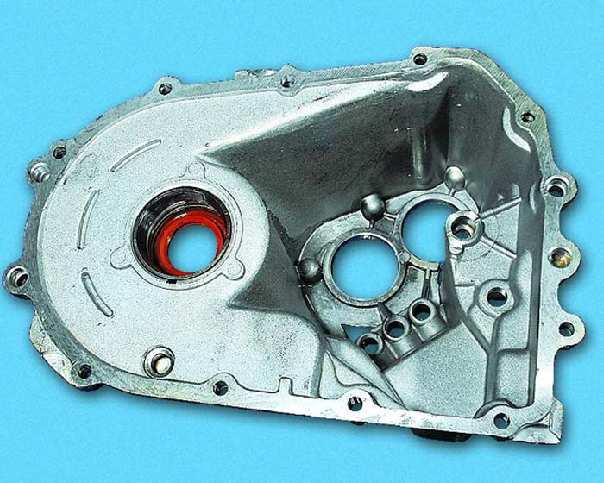

63. Промойте и продуйте сжатым воздухом сапун.

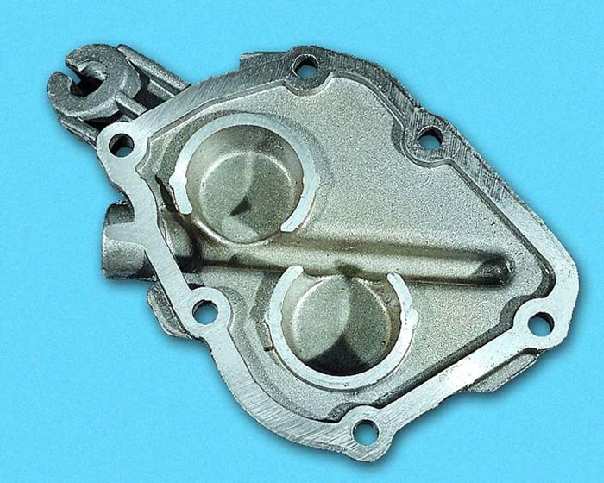

64. Осмотрите заднюю крышку. На ней не должно быть трещин и сколов. На привалочной поверхности не должно быть забоин, рисок, вмятин и т.п.

65. Проверьте состояние шариковых подшипников. При повреждении дорожек качения, сепаратора или шариков, а также при обнаружении люфта в подшипнике (радиальный зазор в нем не должен превышать 0,05 мм) замените подшипник.

66. Проверьте состояние штоков переключения передач. Замените погнутые штоки, а также штоки с задирами, заусенцами или выработанными лунками под фиксаторы. Замените вилки, если они погнуты или изношены их лапки.

67. Проверьте: штоки должны свободно скользить в отверстиях картера и механизма выбора передач.

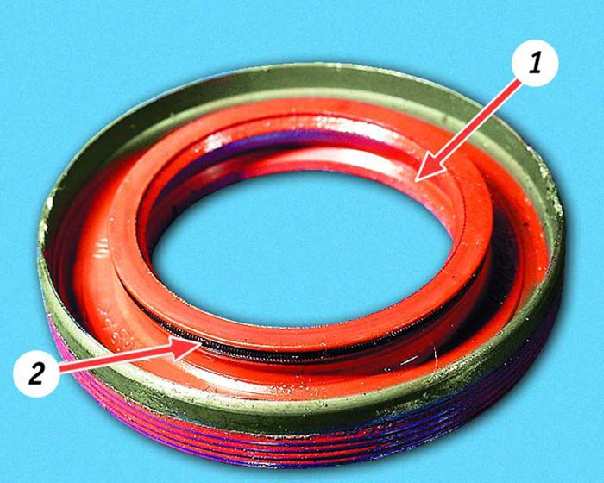

68. Проверьте состояние сальников полуосей. Они должны быть без коробления и надрывов. Рабочая кромка 1 должна быть ровной, без вырывов, вмятин и наплывов резины, а пружина 2 – целой и нерастянутой. Дефектные сальники замените (см. подраздел 11.1.9.).

69. Проверьте (при необходимости замените) сальник первичного вала и...

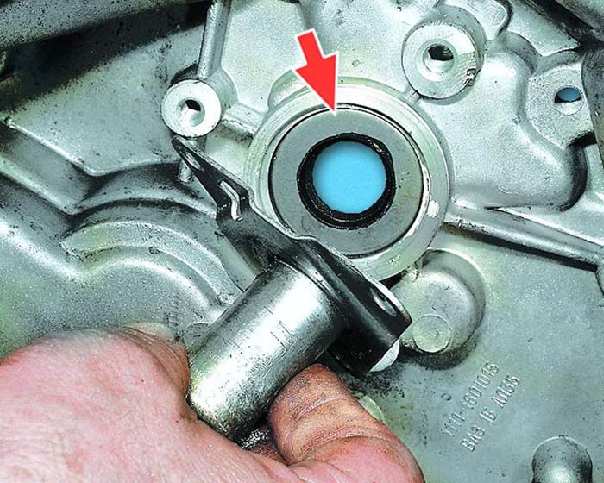

70. ...сальник штока выбора передач (см. подраздел 11.1.9.).

71. Проверьте надежность включения передач и легкость перемещения муфт синхронизаторов. В противном случае отремонтируйте или замените синхронизаторы.

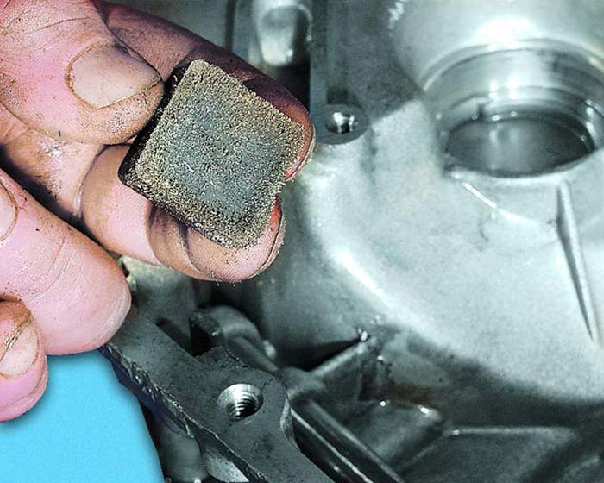

72. Очистите магнит от частиц износа деталей. Замените магнит, если на нем имеются трещины или его магнитные свойства ослабли.

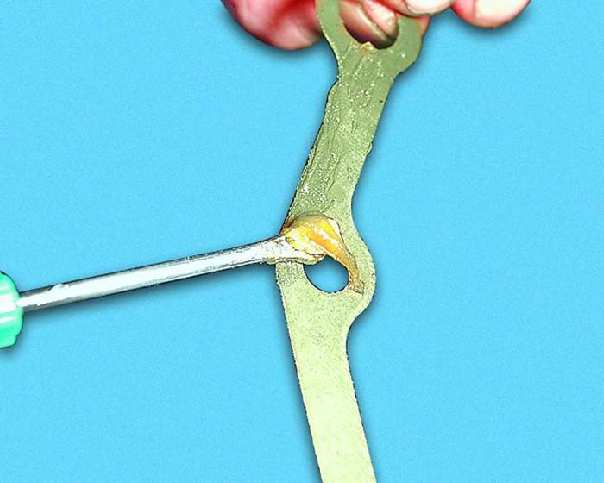

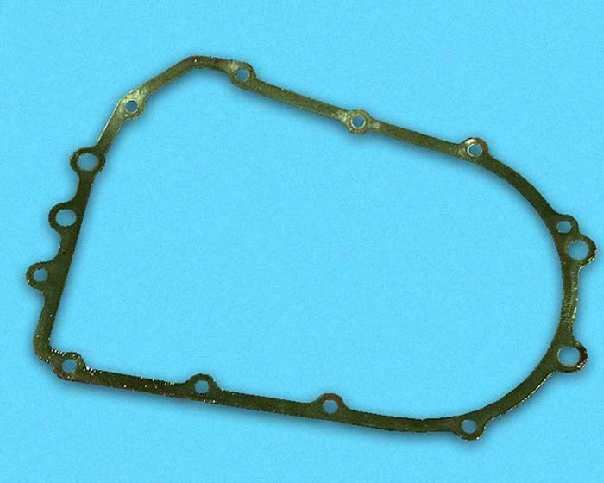

73. Замените порванные или сильно обжатые прокладки картеров и задней крышки. Рекомендуется заменить прокладки независимо от их состояния.

74. Соберите коробку передач в порядке, обратном разборке, предварительно очистив привалочные поверхности картеров от остатков старой прокладки.

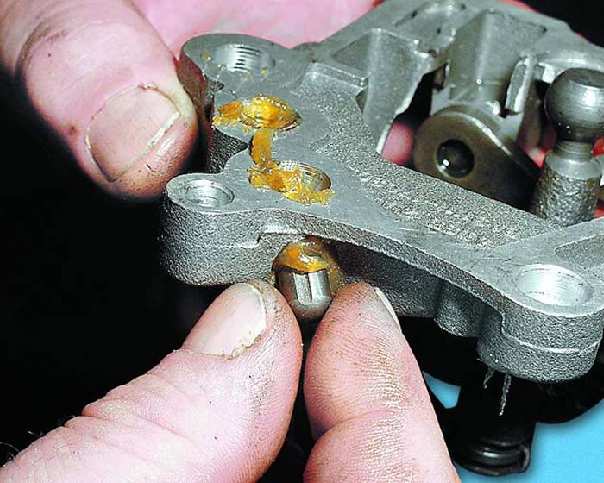

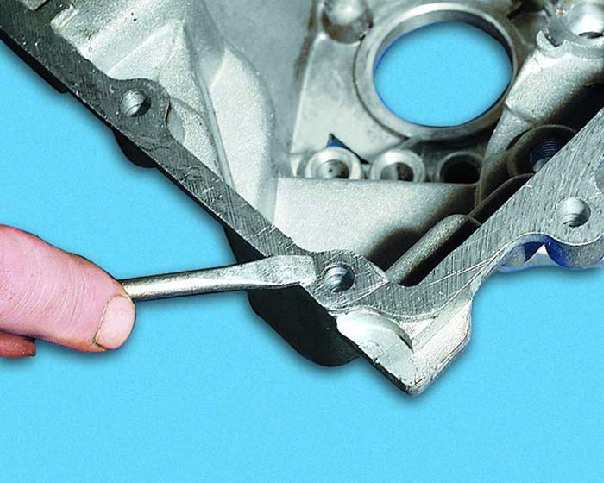

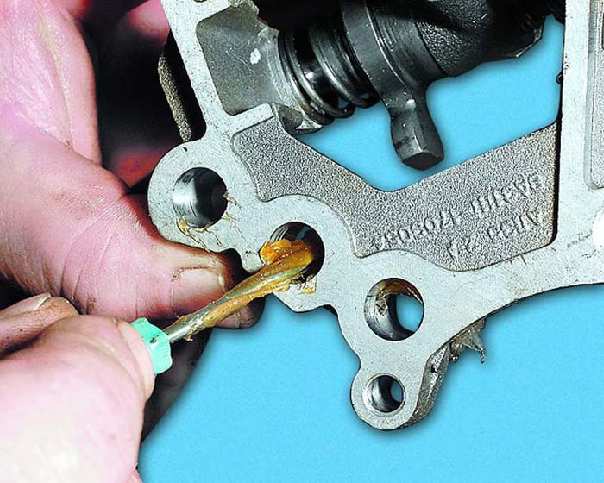

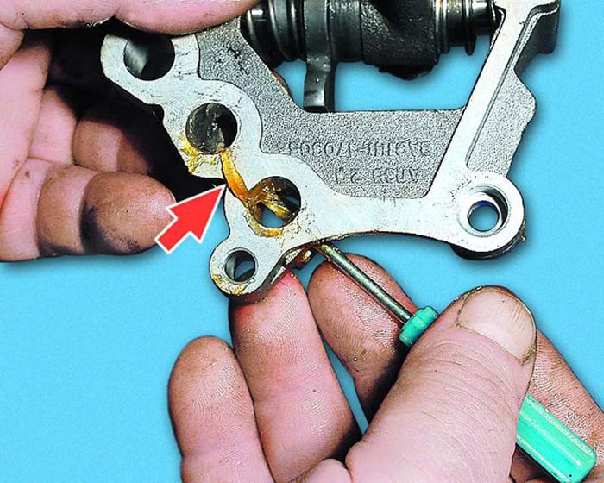

75. При установке плунжеров замкового устройства обильно смажьте консистентной смазкой технологическое отверстие.

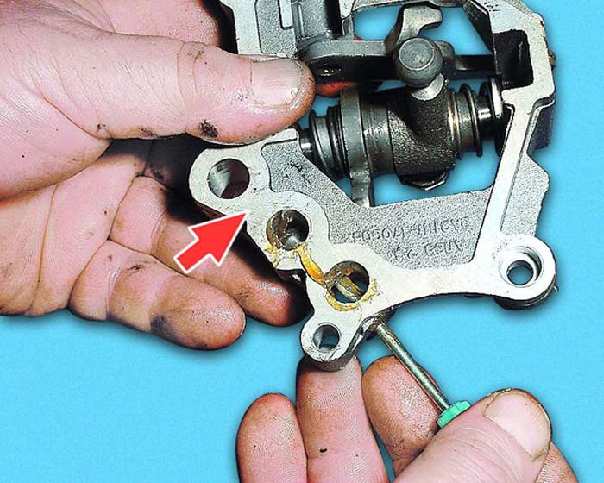

76. Вставьте плунжер в отверстие и...

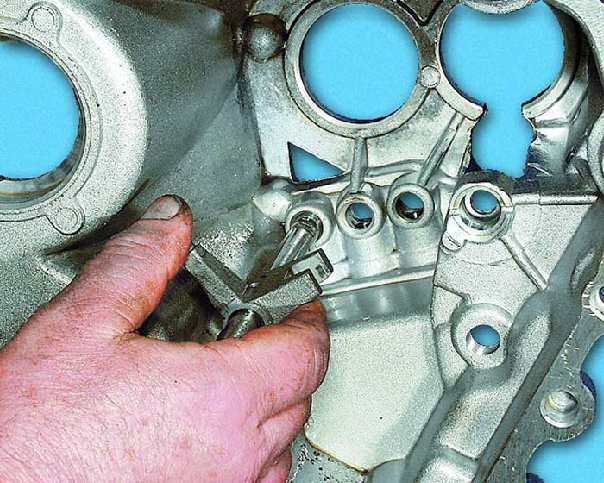

77. ...протолкните его на место между дальним и средним отверстиями под штоки (придерживайте плунжер снизу пальцем при прохождении его через отверстия штоков).

78. Так же установите второй плунжер между средним и ближним отверстиями под штоки.

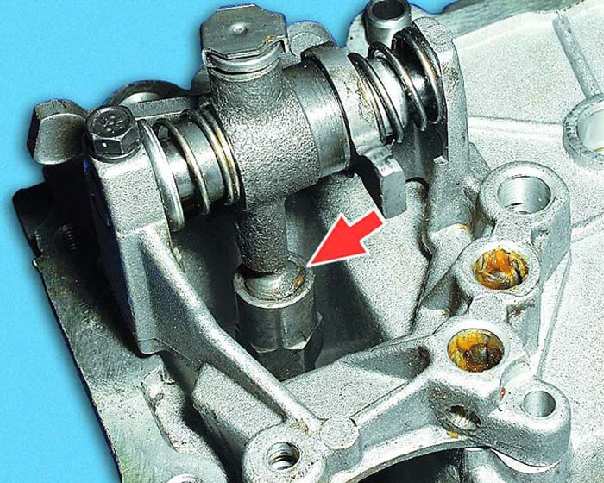

79. При установке механизма выбора передач убедитесь, что головка рычага выбора передач вошла в гнездо рычага штока выбора передач. Предварительно смажьте головку рычага консистентной смазкой.

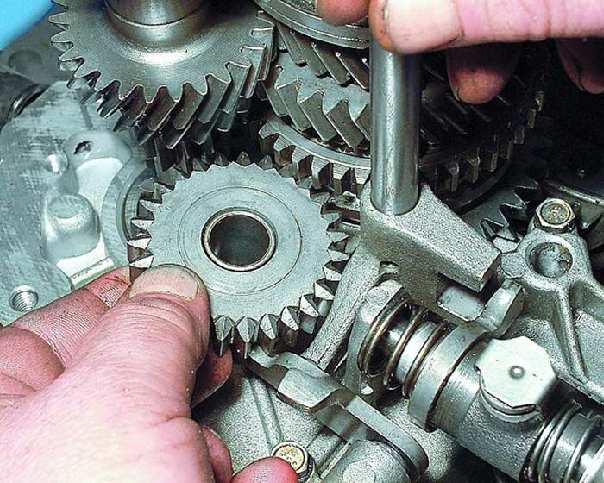

80. При установке промежуточной шестерни передачи заднего хода установите ее проточкой на вилку включения передачи заднего хода и...

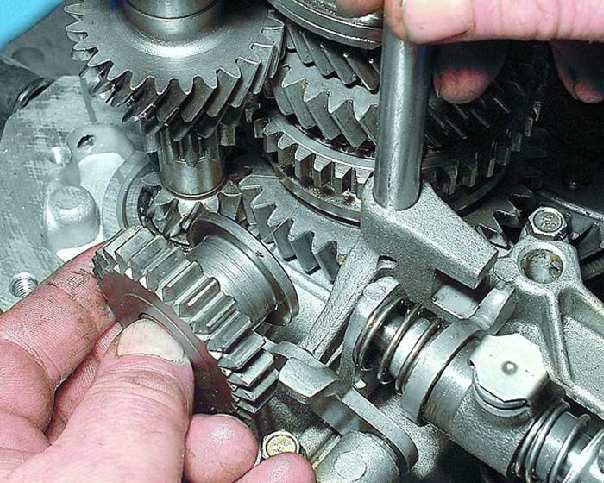

81. ...поверните на 90°, следя за тем, чтобы вилка осталась в проточке шестерни.

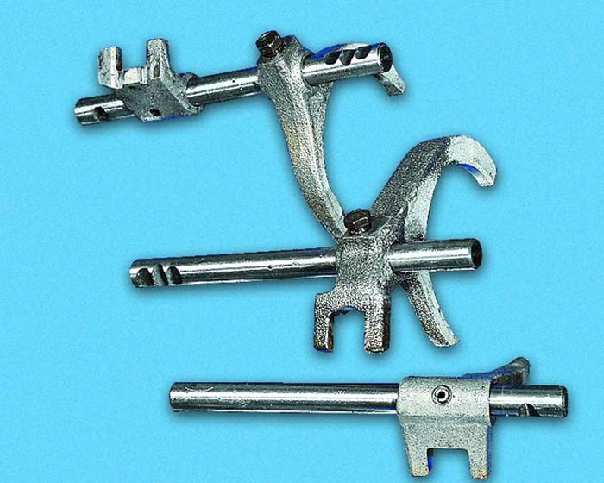

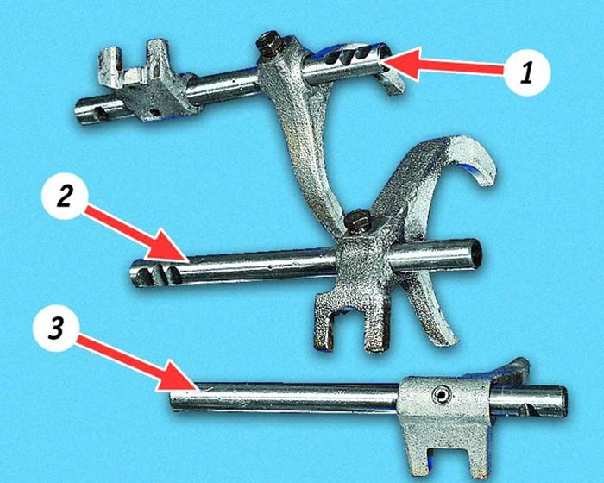

82. Обратите внимание, как устанавливаются вилки на штоки переключения передач: 1 – шток с вилкой переключения 3–й и 4–й передач, 2 – шток с вилкой переключения 1–й и 2–й передач, 3 – шток включения передачи заднего хода.

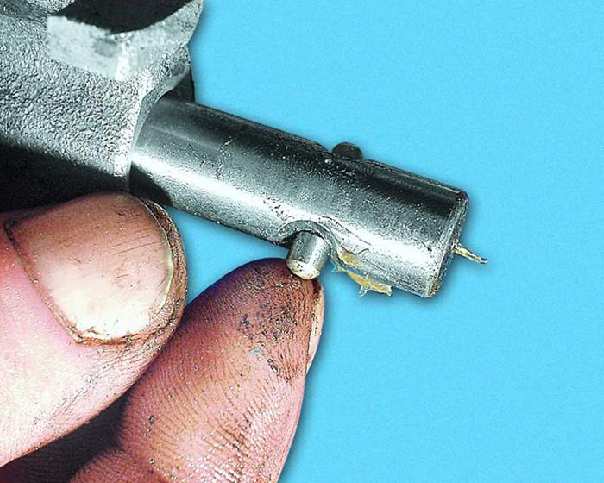

83. При установке штока переключения 3–й и 4–й передач не забудьте вставить в его отверстие блокирующий сухарь.

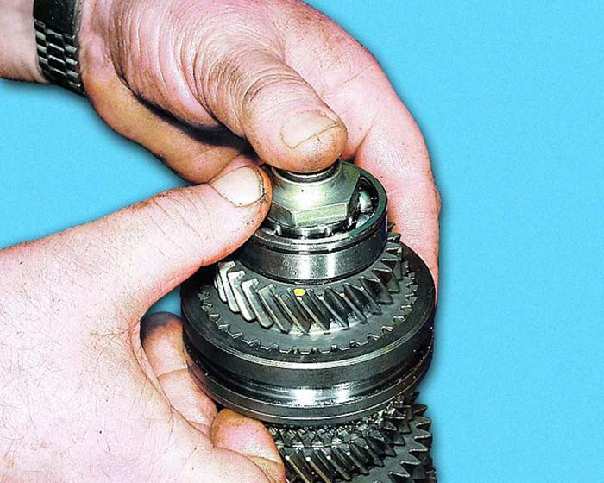

84. Перед установкой валов введите зубья их шестерен в зацепление и в таком положении установите в картер сцепления.

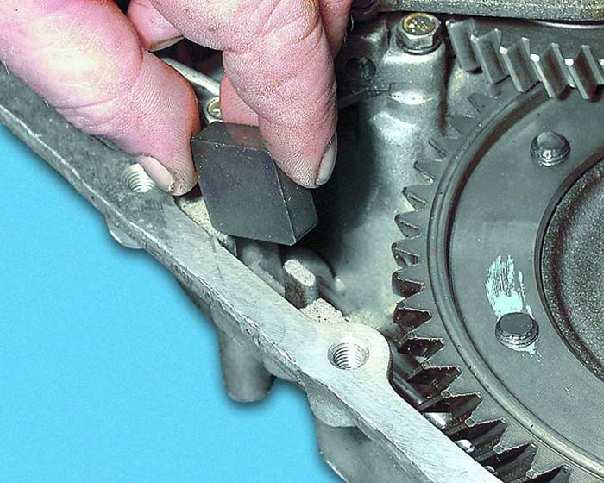

85. Не забудьте установить на место магнит.

86. Для удобства монтажа “приклейте” прокладку к картеру сцепления консистентной смазкой.

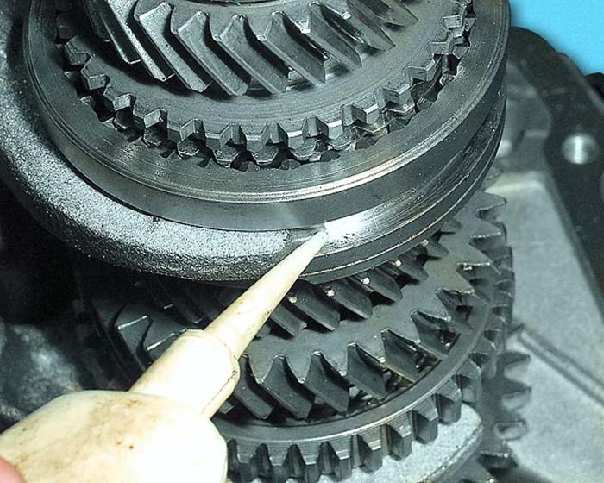

87. Обильно смажьте все трущиеся детали трансмиссионным маслом.

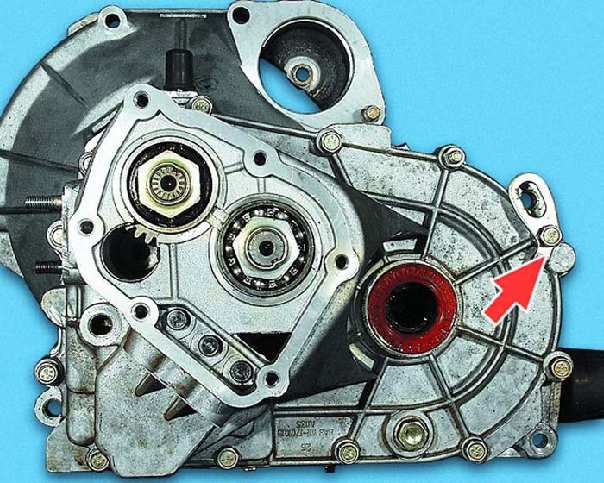

88. При соединении картеров сцепления и коробки передач длинные болты устанавливайте в сквозные отверстия. Под болт, указанный стрелкой, установите рым.

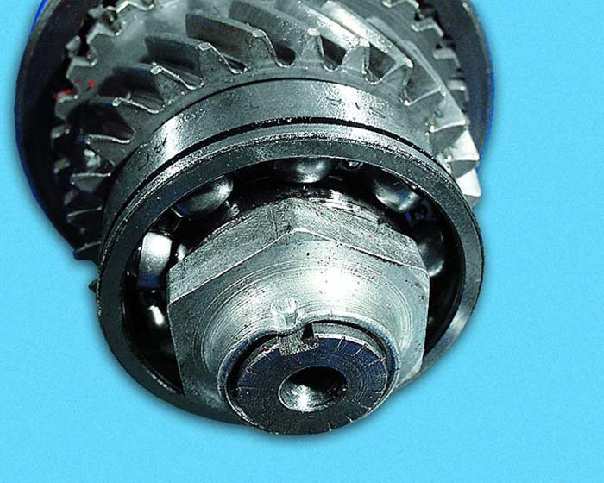

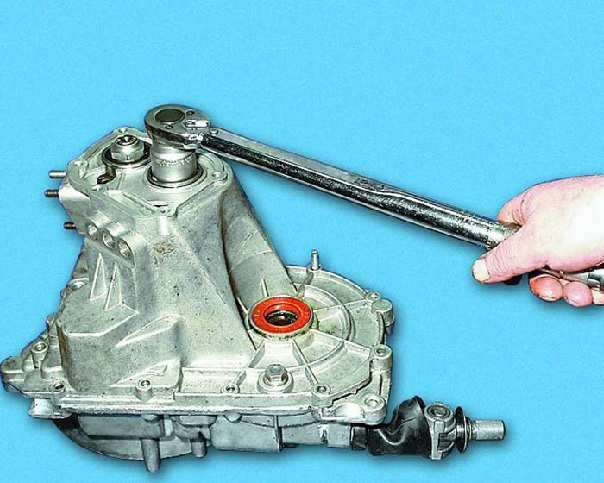

89. Затяните и законтрите гайки подшипников валов, если валы разбирались. После окончательной сборки коробки передач проверьте включение передач, перемещая шток выбора передач.
