11.1.7. Подбор регулировочного кольца подшипников дифференциала
|
Вам потребуются |
- ключ "на 13"
- установочное кольцо толщиной 1,25 мм
- индикатор со стойкой и опорной пластиной

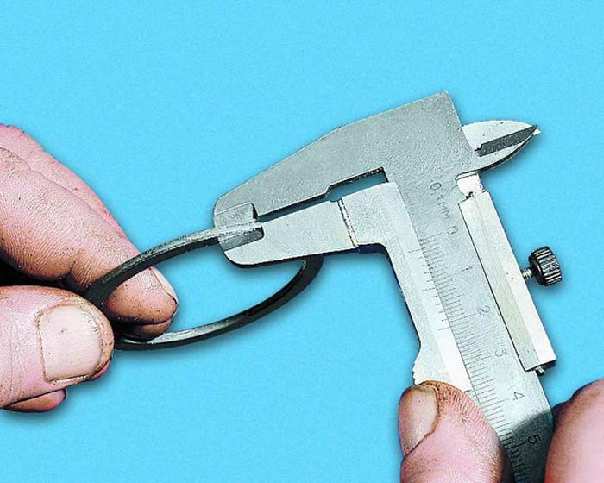

- штангенциркуль
|
Перед началом работы
Выпрессуйте сальник и наружное кольцо подшипника дифференциала из картера коробки
передач (см. подраздел 11.1.6., операции 17 и 18).
Предварительный натяг подшипников дифференциала должен составлять (0,25±0,1)
мм. Преднатяг обеспечивается подбором (по толщине) регулировочного кольца из
поставляемых в запасные части. Регулировочное кольцо устанавливают в гнездо
картера коробки передач под наружное кольцо подшипника дифференциала.
Толщину регулировочного кольца Т (мм) подшипников дифференциала определяют
по формуле
T = S C Y,
где S – измеренное осевое перемещение дифференциала, мм;
C – предварительный натяг подшипников дифференциала (0,25±0,1 мм);
Y – толщина установочного кольца (1,25 мм). Например, при осевом зазоре 0,95
мм толщина регулировочного кольца должна быть T = 0,95 0,25 1,25=2,45 мм.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
|
|
|

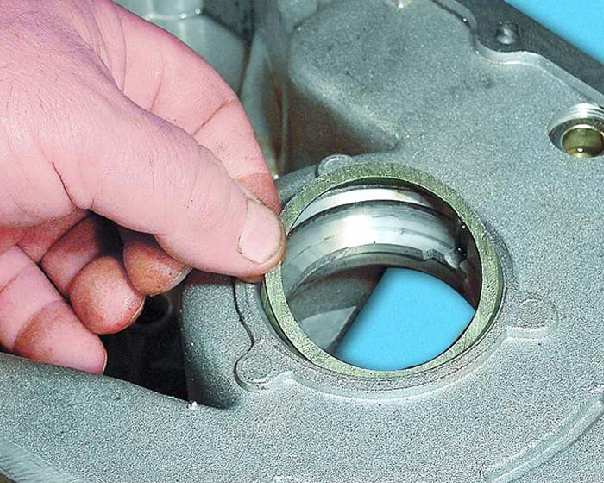

1. Вставьте установочное кольцо толщиной 1,25 мм в гнездо
картера коробки передач под подшипник дифференциала.
|

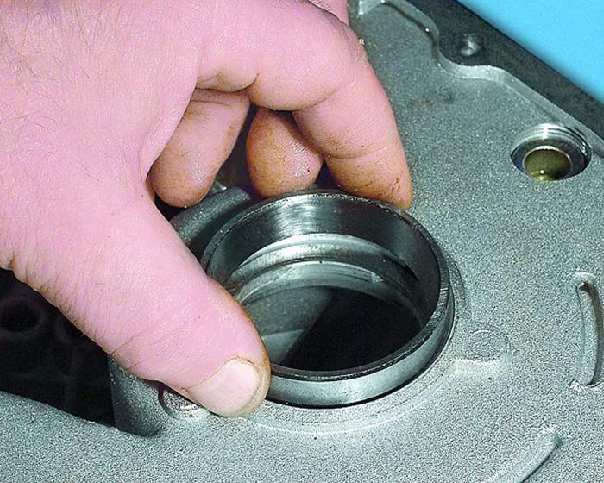

2. Запрессуйте наружное кольцо подшипника дифференциала
в гнездо картера коробки передач с помощью подходящей оправки (подробнее
см. подраздел 11.1.6., операции 20 и 21). Так же запрессуйте
кольцо подшипника в картер сцепления, если оно было выпрессовано.
|
3. Установите дифференциал в картер коробки передач, затем
картер коробки передач – на картер сцепления.
|
|
|
|
|
|

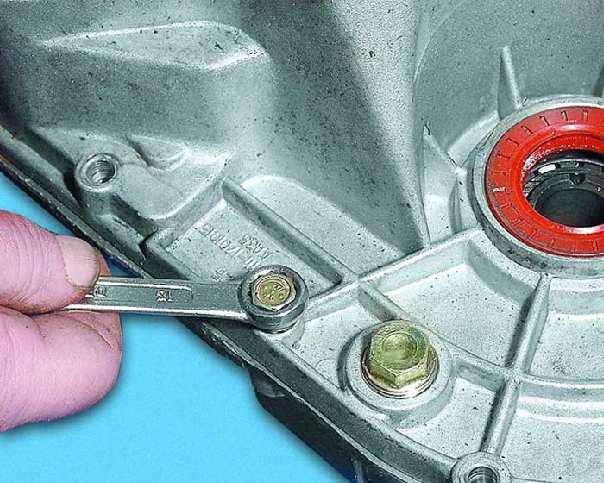

4. Заверните соответствующим моментом три равноудаленных
друг от друга болта крепления картеров. Проверните на несколько
оборотов дифференциал для самоустановки подшипников.
|

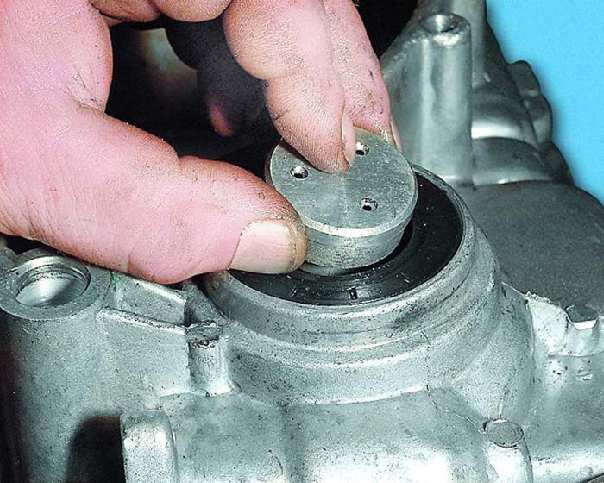

5. Установите опорную пластину соответствующего диаметра
на торец фланца дифференциала со стороны картера сцепления.
|

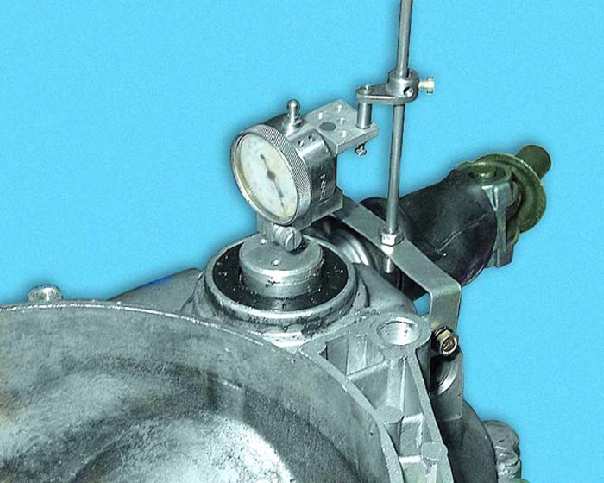

6. Закрепите индикатор на стойке. Ножку индикатора установите
на опорную пластину с предварительным натягом 1 мм.
|
|
|
|
|
|

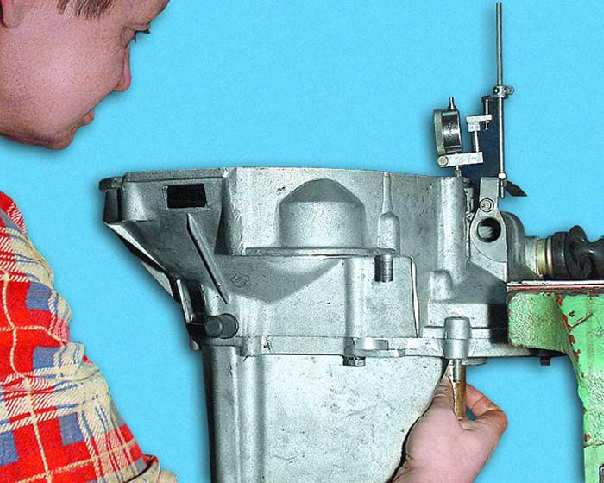

7. Приложив усилие снизу к корпусу дифференциала (с помощью
подходящей трубки), передвиньте дифференциал вверх до упора. При
этом нельзя поворачивать дифференциал вокруг оси. Измерьте осевое
перемещение дифференциала, сняв показания индикатора.
|
8. Рассчитайте требуемую толщину Т регулировочного
кольца подшипников дифференциала по формуле. Подберите из поставляемых
в запчасти регулировочное кольцо толщиной, равной T±0,1 мм. Установите
подобранное регулировочное кольцо в гнездо картера коробки передач
и запрессуйте наружное кольцо подшипника дифференциала.
|
|
|
