9.2.1. Снятие и установка раздаточной коробки

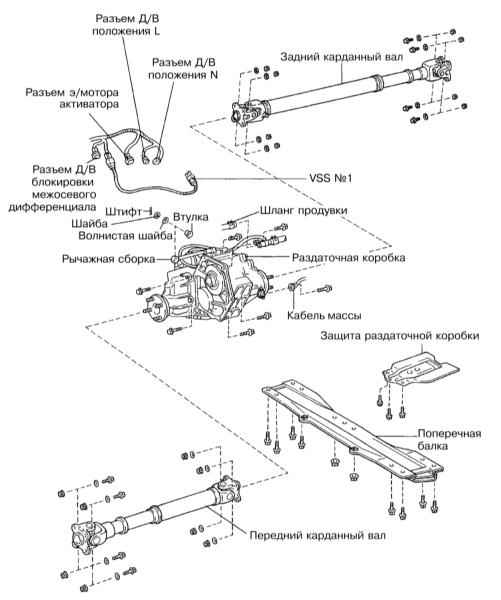

Детали установки раздаточной коробки
|
|
|
1. Поддомкратьте автомобиль и установите его на подпорки.
2. Отдайте 3 болта крепления защитного кожуха раздаточной коробки
и снимите его.
3. Слейте масло из раздаточной коробки.
4. Снимите передний и задний карданные валы (см. Главу
Трансмиссионная линия).
5. Отсоедините узел тяги привода управления раздаточной коробкой (обратитесь
к иллюстрации выше).
6. Снимите фиксатор, шайбу, волнистую шайбу и втулку и отсоедините
узел сдвигающей тяги.
7. Выверните болт шины «массы» и снимите ее.
8. Подоприте трансмиссию стойкой.
|
Чтобы не повредить
поддон, проложите кусок доски.
|
9. Отдайте 8 болтов, 2 гайки и снимите поперечную балку.
10. Отсоедините шланг вентиляции, запомнив положение фиксатора.
11. Отсоедините разъем датчика VSS №1, 3 разъема датчиков-индикаторов
режима раздаточной коробки и разъем электромотора исполнительного
устройства.
12. Слегка приподнимите раздаточную коробку и подставьте под нее трансмиссионную
стойку.
13. Открепите от раздаточной коробки проводку.
14. Отверните 6 болтов крепления адаптера коробки и снимите раздаточную
коробку вниз и назад.
15. Установка производится в обратном порядке. Проследите, чтобы весь
крепеж был затянут в соответствии с предъявляемыми в
Спецификациях
требованиями.
|
|
|
|
