9.1. Автоматическая трансмиссия (АТ)

Общая информация

Для комплектации рассматриваемых в настоящем Руководстве моделей может использоваться одна из двух типов 4-ступенчатых автоматических трансмиссий (с повышающей передачей): А343F и А440F, а с 2002 г. вып. – 5-ступенчатая АТ. Все трансмиссии оборудованы блокирующимся преобразователем вращения (гидротрансформатором). Преобразователь обеспечивает прямое сцепление между двигателем и ведущими колесами автомобиля.

Ввиду сложности конструкции АТ, отсутствия в свободной продаже сменных внутренних компонентов, а также необходимости использования специального оборудования, составители настоящего Руководства не рекомендуют владельцам автомобилей выполнять капитальный ремонт трансмиссии собственными силами. В настоящей Главе рассмотрены лишь процедуры диагностики общих отказов АТ, ее текущего обслуживания, основных регулировок, снятия и установки.

Иногда, в случае серьезной поломки, разумнее и проще заменить трансмиссию, чем тратить время и средства на восстановление вышедшей из строя сборки. Вне зависимости от выбранного способа введения отказавшей АТ в действие, самостоятельное выполнение ее снятия и установки помогут в значительной степени сократить расходы (прежде удостоверьтесь, что трансмиссия действительно нуждается в восстановительном ремонте).

Буксировка автомобиля с отказавшей АТ должна производиться со скоростью не выше 50 км/ч и на расстояние не более 80 км!

Принцип функционирования

Сборка типичной АТ

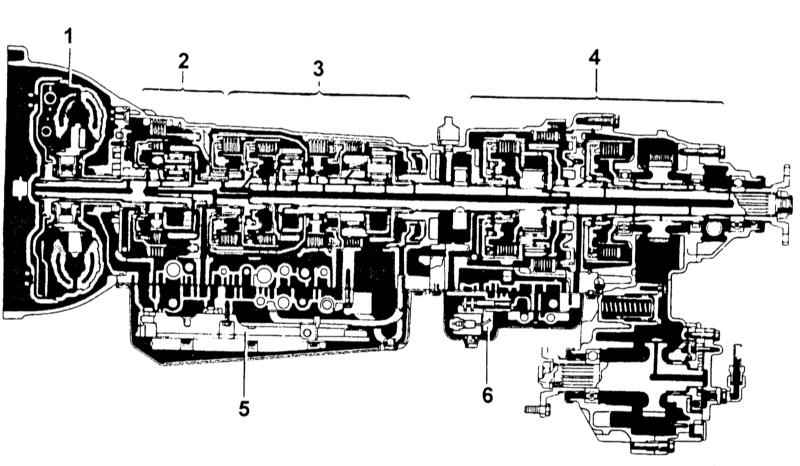

1 — Гидротрансформатор с блокировочной муфтой 2 — Повышающий планетарный ряд 3 — Коробка передач	4 — Раздаточная коробка 5 — Клапанная сборка системы управления переключениями передач 6 — Клапанная сборка системы управления переключениями раздаточной коробки

Автоматическая трансмиссия состоит из гидротрансформатора с блокировочной муфтой, повышающего планетарного ряда, коробки передач, раздаточной коробки и системы управления, в состав которой входят гидравлическая и электронная части (обратитесь к иллюстрации выше).

Планетарная сборка передач состоит из двух планетарных рядов. В состав раздаточной коробки входит планетарный ряд с фрикционными элементами управления (блокировочная муфта и тормоз). Работой всей трансмиссии управляет электронный блок управления. Переключение скоростных режимов производится при помощи установленного в салоне автомобиля селекторного рыча. Селектор посредством троса соединен с клапанной сборкой, и с его помощью можно задавать диапазон используемых передач. Помимо селектора в салоне для задания специальных режимов функционирования трансмиссии предусмотрено несколько переключателей.

Для предотвращения поломок АТ при неправильном выборе скоростного диапазона, например, перемещение из «D» в «R» на рычаге селектора предусмотрен фиксатор, – «опасные» переключения могут быть осуществлены только при нажатой кнопке фиксатора. Рычаг селектора может быть установлен в одно из шести фиксированных положений: «Р», «R», «D», «N», «2» и «L», назначение каждого из которых рассмотрено ниже.

Положение «Р»

Выбирается при парковке автомобиля. В этом положении, в трансмиссии выключены все элементы управления, а ее выходной вал заблокирован, – движение автомобиля невозможно. Переводить селектор в положение «Р» следует только после полной остановки транспортного средства.

Перевод селектора в положение «Р» во время движения может привести к выходу трансмиссии из строя!

Положение «R»

Задний ход. Переводить селектор в позицию «R» можно только после полной остановки транспортного средства.

Включение задней передачи во время движения автомобиля может привести к выходу трансмиссии из строя!

Положение «N»

Нейтральное положение. В коробке выключены все элементы управления, что обеспечивает отсутствие жесткой кинематической связи между ее ведущим и ведомым валами. Механизм блокировки выходного вала при этом выключен, т.е. автомобиль может свободно перемещаться. Не рекомендуется переключать трансмиссию в положение «N» при движении накатом.

Ни в коем случае не выключайте зажигание при движении под уклон!

Положение «D»

Основной режим движения.Обеспечивает автоматическое переключение с первой по четвертую передачу. Рекомендуется при движении в нормальных условиях.

Положение «2»

Разрешено движение только на первой и второй передачах. Рекомендуется использовать, например, при движении по извилистым горным дорогам. Переключение на третью и четвертую передачи запрещено. На этом диапазоне эффективно используется режим торможения двигателем.

Положение «L»

Разрешено движение только на первой передаче. Этот диапазон позволяет максимально реализовать режим торможения двигателем. Он рекомендуется при движении на крутых спусках, подъемах и бездорожье.

Режим «OD»

Разрешение на использование четвертой, повышающей, передачи осуществляется с помощью специальной кнопки «OD». Если кнопка находится в утопленном состоянии и рычаг установлен в положение «D», то переключение на повышающую передачу разрешено. В противном случае включение четвертой (повышающей) передачи запрещено. Состояние системы управления в этом случае определяется по контрольной лампе «O/D OFF». В случае разрешения повышающей передачи индикатор не горит, при запрете, горит. Режим используется при движении с постоянной скоростью по прямым участкам автомагистрали. Следует избегать использования режима O/D в городских условиях, особенно в зимнее время года, когда торможение двигателем приобретает жизненно важное значение. Не следует также включать режим повышающей передачи при полной загрузке автомобиля.

Специальные программы

На автомобилях с АТ заложено два режима управления переключением передач: «экономичный» (NORMAL) и «спортивный» (POWER). Выбор осуществляется посредством специального переключателя, вмонтированного в центральную консоль автомобиля.

Экономичный режим (NORMAL)

В данном режиме имеет место минимальный расход горючего. Переключения передач происходят в серединах соответствующих диапазонов двигателя, характер движения автомобиля спокойный, плавный.

Спортивный режим (POWER)

При включении данного режима на панели приоров загорается контрольная лампа «ECT POWER». В данном режиме происходит максимальный отбор мощности двигателя, переключение коробки производится в верхней границе соответствующих диапазонов оборотов двигателя. Приемистость автомобиля в значительной степени возрастает, расход топлива, соответственно, увеличивается.

Планетарная коробка передач

В состав планетарной коробки передач входит три планетарных ряда, три блокировочных муфты, четыре тормоза и три муфты свободного хода.

Мощность от двигателя через гидротрансформатор передается на входной вал планетарной коробки передач.

Переключение передач осуществляется включением определенной комбинации тормозов и муфт свободного хода, в результате чего изменяется частота вращения выходного вала.

Еще один планетарный ряд, две блокировочные муфты и один тормоз содержит раздаточная коробка.

Устройство гидравлической части системы управления

Коробка передач

Гидравлическая часть системы управления состоит из масляного насоса, клапанной сборки, электромагнитных клапанов, муфт и тормозов, а также каналов, соединяющих между собой перечисленные элементы. Создаваемое насосом давление рабочей жидкости используется для управления фрикционными элементами трансмиссии, подпитки гидротрансформатора и смазки. В клапанной сборке установлены три электромагнитных клапана переключения. С их помощью электронный блок осуществляет управление переключением передач и блокировкой гидротрансформатора.

Раздаточная коробка

В состав гидравлической части системы управления раздаточной коробкой входят: клапанная коробка, электромагнитный клапан № 4, тормоз (В4), две блокировочные муфты (СЗ, С4), а также каналы, соединяющие между собой перечисленные элементы (обратитесь к сопроводительной иллюстрации). Назначение коробки – управление планетарным рядом, которое может осуществляться либо вручную, либо автоматически электронным блоком.

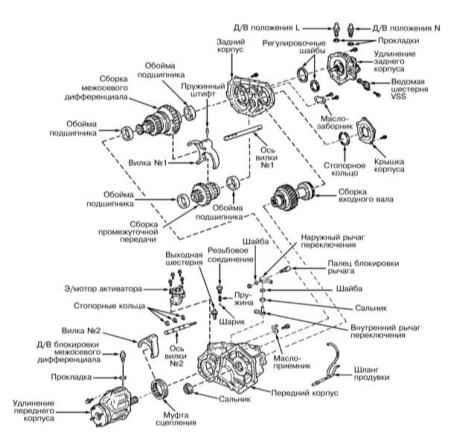

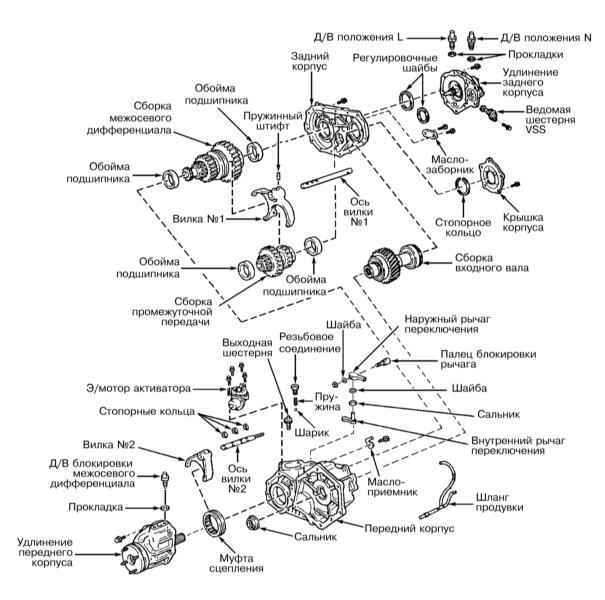

Сборка раздаточной коробки представлена на иллюстрации ниже.

Сборка раздаточной коробки

Электрическая часть системы управления

Электрическая часть управляет переключением передач в коробке передач и раздаточной коробке, а также блокировочной муфтой гидротрансформатора. Она состоит из трех частей: датчиков скорости движения автомобиля (VSS), датчика положения дроссельной заслонки (TPS) и прочих информационных датчиков, отслеживающих параметры состояния трансмиссии и передающих данные ECM (электронному блоку управления); ECM, который на основе анализа поступающих к нему данных определяет моменты переключения в коробке передач и раздаточной коробке, а также управляет блокировочной муфтой гидротрансформатора; и исполнительной части, состоящей из четырех электромагнитных клапанов.
