12.11. Снятие и установка реактивной штанги

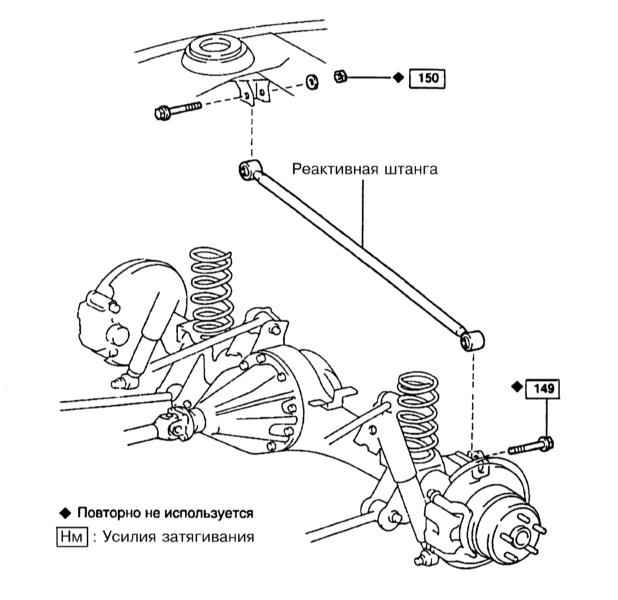

Компоненты крепления реактивной штанги

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подоприте передние колеса противооткатными башмаками. Поддомкратьте задок автомобиля и установите его на подпорки.
2. Подоприте сборку заднего моста тележечным домкратом.
3. Отсоедините от сборки заднего моста клапан LSP & BP (см. Главу Тормозная система).
4. Отсоедините верхний конец реактивной штанги от своего опорного кронштейна на несущей раме автомобиля (обратитесь к иллюстрации выше).
5. Отсоедините нижний конец штанги от опорного кронштейна на сборке заднего моста.
6. Снимите реактивную штангу.
7. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием. Затягивание крепежа осуществляется после опускания автомобиля на землю.
