6.6.1. Регулировка высоты педали тормоза

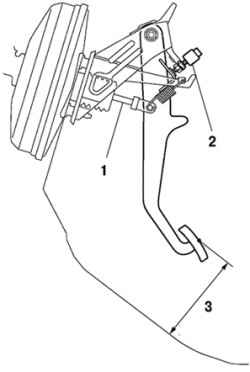

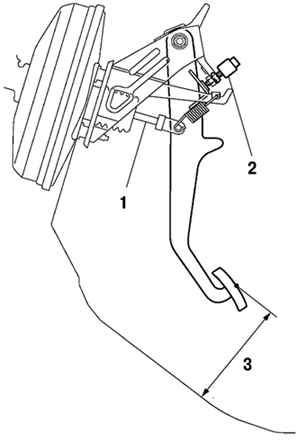

Рис. 6.8. Схема регулировки высоты педали тормоза: 1 – шток; 2 – выключатель стоп сигналов; 3 – высота педали

Проверьте и отрегулируйте высоту педали тормоза (рис. 6.8).

Высота педали от пола: 144,1–154,1 мм

Отсоедините разъем выключателя стоп-сигналов.

Ослабьте контргайку и снимите выключатель стоп-сигналов.

Ослабьте контргайку штока.

Отрегулируйте высоту педали, поворачивая шток.

Затяните контргайку штока.

Момент затяжки: 26 Н·м.

Установите выключатель стоп-сигналов и вращайте его до легкого контакта с ограничителем хода педали.

Отверните выключатель стоп-сигналов на один оборот.

Рис. 6.9. Расстояние между выключателем стоп-сигналов и ограничителем хода педали

Проверьте расстояние «А» между выключателем стоп-сигналов и ограничителем хода педали (рис. 6.9).

Расстояние: 5–10 мм.

Затяните контргайку выключателя стоп-сигналов.

Подсоедините разъем выключателя стоп-сигналов.

Убедитесь, что стоп-сигналы загораются, когда педаль тормоза нажата, и гаснут, когда педаль тормоза отпущена.

После регулировки высоты педали проверьте ее свободный ход.

ПРИМЕЧАНИЕ Eсли расстояние «А» между выключателем стоп-сигналов и ограничителем хода педали тормоза было отрегулировано правильно, свободный ход педали будет соответствовать техническим данным.
