6.15. Снятие и установка модулятора давления

Снимите правый передний подкрылок.

Отверните болт крепления кронштейна шлангов кондиционера.

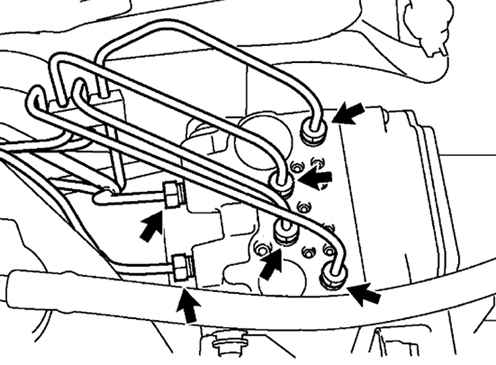

Рис. 6.74. Отсоединение трубок от модулятора давления

Используя специальный инструмент, открутите 6 гаек крепления и отсоедините тормозные трубки от модулятора давления (рис. 6.74).

Отсоедините два разъема.

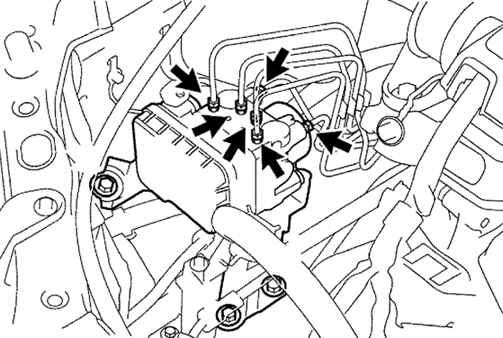

Рис. 6.75. Снятие модулятора давления

Отверните два болта и две гайки и снимите модулятор в сборе (рис. 6.75).

Отверните две гайки и отсоедините модулятор от кронштейна.

Снимите с модулятора два держателя и три втулки.

Установка производится в порядке, обратном снятию.

После установки наполните бачок тормозной жидкостью, прокачайте тормозную систему и проверьте отсутствие утечек.

Проверка производится с помощью специального диагностического тестера DLC3.
