6.8. Проверка и регулировка стояночного тормоза

Проверьте величину хода рычага включения стояночного тормоза.

Потяните рычаг включения стояночного тормоза до упора и сосчитайте количество щелчков.

Перемещение рычага включения стояночного тормоза при усилии 200 Н: 6–9 щелчков

Перемещение педали включения стояночного тормоза при усилии 300 Н: 3–6 щелчков

При необходимости отрегулируйте ход рычага включения стояночного тормоза.

ПРИМЕЧАНИЕ Перед регулировкой стояночного тормоза убедитесь, что отрегулирован зазор задних тормозных колодок (см. ниже).

Снимите декоративный кожух.

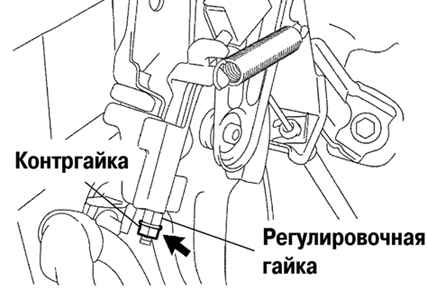

Рис. 6.22. Контргайка и регулировочная гайка педального привода стояночной тормозной системы

Ослабьте контргайку и, вращая регулировочную гайку, установите требуемый ход рычага включения стояночного тормоза (рис. 6.22, 6.23).

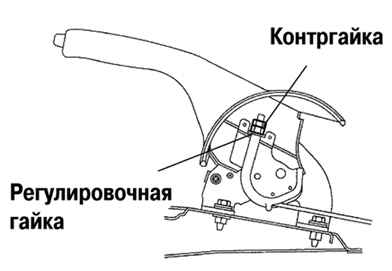

Рис. 6.23. Контргайка и регулировочная гайка рычажного привода стояночной тормозной системы

Затяните контргайку.

Момент затяжки: 5,4 Н·м для педального привода, 5,0 - для рычажного привода.

Установите декоративный кожух.
