6.12. Замена задних тормозных колодок, снятие, разборка и установка заднего суппорта

Визуальная проверка толщины колодок

Проверка тормозных колодок

Измерение толщины тормозного диска

Измерение биения тормозного диска

Сборка

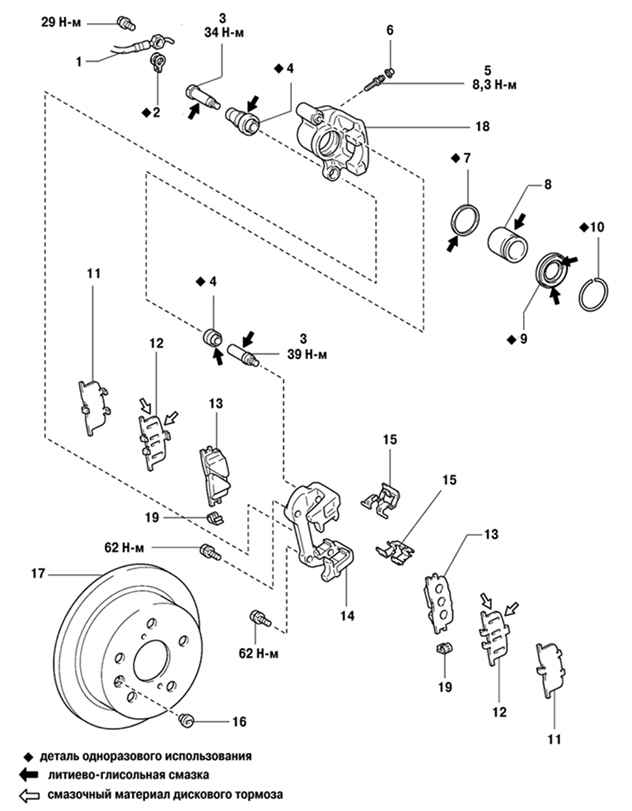

Рис. 6.47. Дисковые тормозные механизмы задних колес автомобиля Camry: 1 – гибкий шланг; 2 – прокладка; 3 – направляющий палец; 4 – пыльник; 5 – штуцер прокачки; 6 – защитный колпачок штуцера прокачки; 7 – сальник; 8 – поршень; 9 – пыльник поршня; 10 – пр

Дисковые тормозные механизмы задних колес автомобиля Camry показанны на рисунке 6.47.
