6.1. Общие сведения

Автомобили, описываемые в руководстве, оборудованы тормозной системой с гидравлическим приводом. Передние тормоза дисковые, задние тормоза – дисковые или барабанные. Все тормоза оборудованы автоматической регулировкой зазоров тормозных колодок. Износ колодок передних дисковых тормозов компенсируется автоматически, для заднего дискового тормоза предусмотрен механизм регулировки зазора колодок.

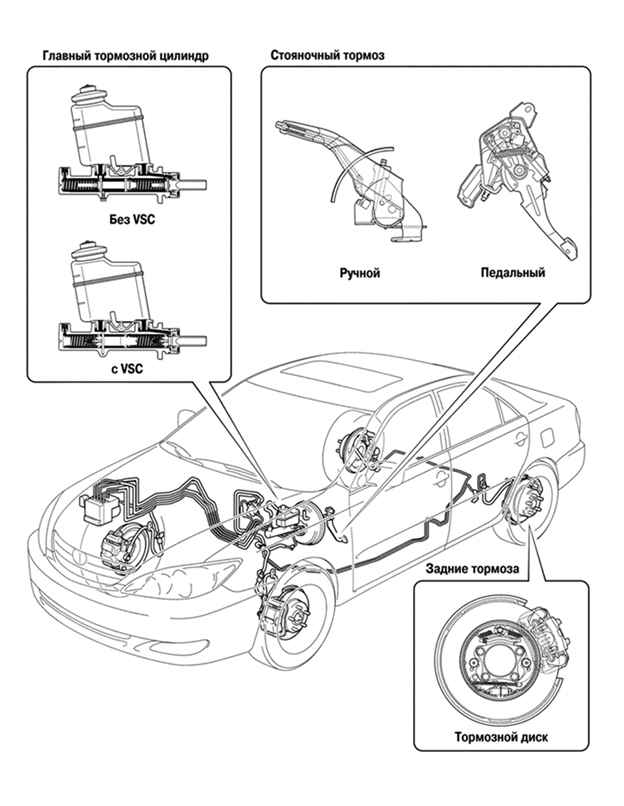

Рис. 6.1. Тормозной механизм автомобиля Camry

Гидравлическая система состоит из двух раздельных контуров (рис. 6.1). Главный тормозной цилиндр включает в себя отдельные резервуары для двух контуров, в случае утечки жидкости или повреждения в одном из гидравлических приводов другой остается действующим. Двойной регулятор давления распределяет гидравлическое давление между передним и задним тормозными механизмами с целью предотвращения блокировки задних колес. Предупреждение о недостаточном уровне тормозной жидкости подается контрольной лампой, активируемой датчиком в бачке главного тормозного цилиндра.

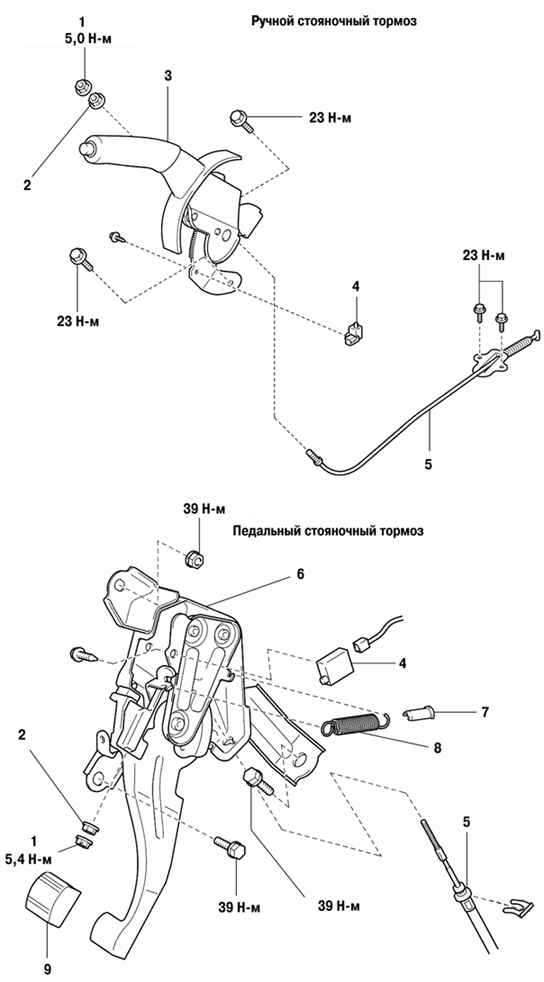

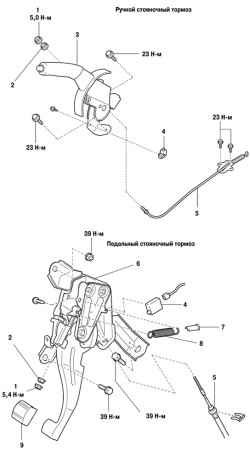

Рис. 6.2. Стояночный тормоз автомобиля Camry: 1 – контргайка; 2 – регулировочная гайка; 3 – рычаг ручного стояночного тормоза в сборе; 4 – выключатель стояночного тормоза; 5 – трос стояночного тормоза; 6 – рычаг педального стояночного тормоза в сборе; 7 –

Стояночный тормоз (рис. 6.2) механически включает только задние тормоза. Он активируется при подъеме рычага на центральной консоли между передними сиденьями. На автомобиле Camry предусмотрен вариант исполнения педального привода стояночной тормозной системы.
