6.16. Снятие и установка педали тормоза

Снятие

Проверка после снятия

Установка

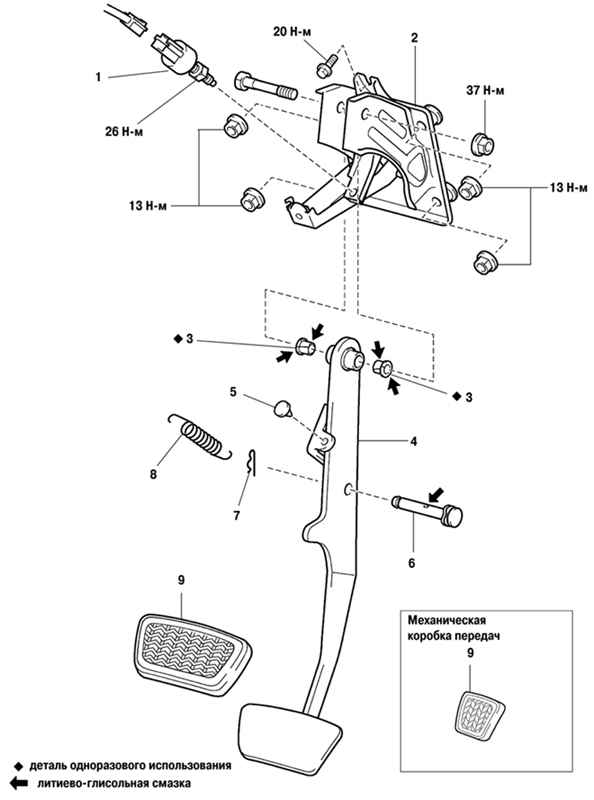

Рис. 6.76. Компоненты педали трмоза: 1 – выключатель стоп-сигнала; 2 – кронштейн педали; 3 – седло втулки крепления педали; 4 – педаль тормоза; 5 – упор педали; 6 – ось вилки главного тормозного цилиндра; 7 – шпилька; 8 – возвратная пружина; 9 – накладка

Компоненты педали трмоза показаны на рисунке 6.76.
