6.13.2. Проверка

Проверьте снятые детали на отсутствие износа, ржавчины или повреждений.

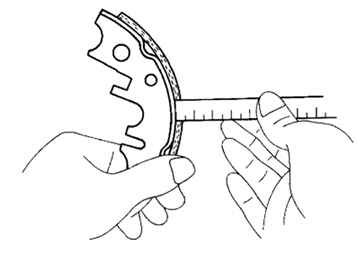

Рис. 6.67. Измерение толщины накладок тормозных колодок

Измерьте толщину накладок тормозных колодок (рис. 6.67).

Стандартная толщина: 2,0 мм

Минимально допустимая: 1,0 мм

Если толщина накладок меньше минимальной или они имеют неравномерный износ, замените тормозные колодки.

ПРИМЕЧАНИЕ Если хотя бы одна тормозная колодка требует замены, необходимо заменить весь комплект.

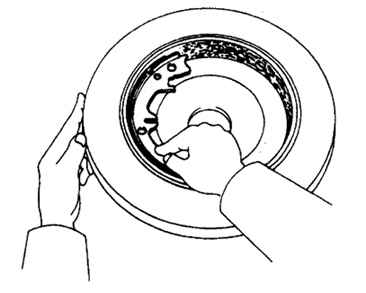

Рис. 6.68. Проверка плотности прилегания тормозных колодок к тормозному барабану

Проверьте плотность прилегания накладки тормозной колодки к барабану (рис. 6.68).

Если контакт между рабочими поверхностями плохой, либо произведите шлифовку накладок, либо замените тормозные колодки.

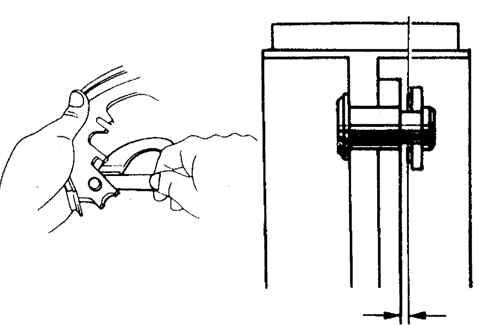

Рис. 6.69. Измерение зазора между тормозной колодкой и рычагом стояночного тормоза

Используя щуп, измерьте зазор между тормозной колодкой и рычагом стояночного тормоза (рис. 6.69).

Максимально допустимый зазор: 0,35 мм.

Если зазор не соответствует техническим условиям, подберите регулировочную шайбу нужной толщины, руководствуясь данными в таблице.
