6.12.4. Измерение биения тормозного диска

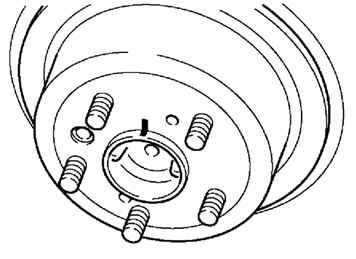

Нанесение меток на втулку оси ступицы и тормозной диск
Рис. 6.57. Нанесение меток на втулку оси ступицы и тормозной диск


Нанесите метки на тормозной диск и втулку оси ступицы колеса (рис. 6.57).
Закрепите тормозной диск на ступице колеса при помощи колесных гаек (в 2 местах или более).

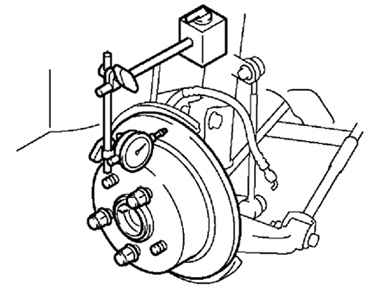

Проверка биения диска с помощью индикатора
Рис. 6.58. Проверка биения диска с помощью индикатора


Проверьте биение индикатором (рис. 6.58).
Точка измерения:
на расстоянии 10 мм от наружной кромки диска.
максимальное биение: 0,15 мм или менее.

ВНИМАНИЕ
Перед проведением измерения убедитесь, что осевой люфт равен 0 мм.

Если биение значительное, отыщите точку минимального биения, последовательно смещая положение установки тормозного диска на ступице на одно отверстие.
