3.3.14.6. Сборка масляного насоса

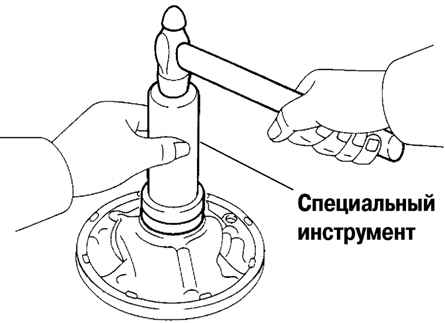

Рис. 3.120. Запрессовка нового сальника насоса

Используя специальное приспособление 09350-32014 (09351-32140) и молоток, установите новый сальник насоса (рис. 3.120).

ПРИМЕЧАНИЕ Перед установкой смажьте кромку сальника вазелином. Сальник должен быть установлен заподлицо с внешним краем масляного насоса.

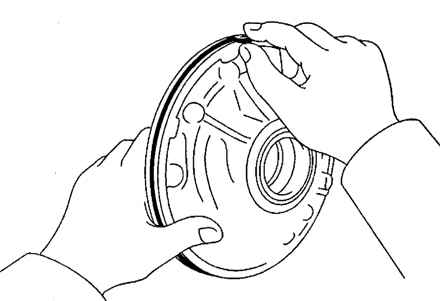

Рис. 3.121. Установка уплотнительного кольца корпуса масляного насоса

Смажьте уплотнительное кольцо рабочей жидкостью для автоматической коробки передач, установите его в корпус масляного насоса (рис. 3.121).

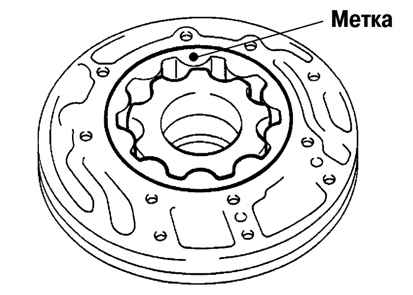

Рис. 3.122. Установка передней ведомой шестерни масляного насоса

Смажьте переднюю ведомую шестерню масляного насоса рабочей жидкостью для автоматической коробки передач, установите ее в корпус масляного насоса меткой вверх (рис. 3.122).

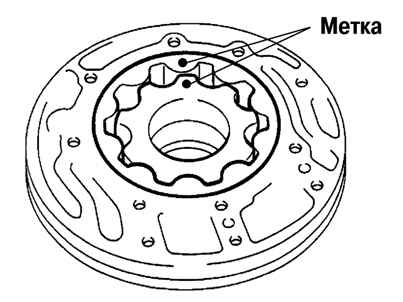

Рис. 3.123. Установка передней ведущей шестерни масляного насоса

Смажьте переднюю ведущую шестерню масляного насоса рабочей жидкостью для автоматической коробки передач, установите шестерню в корпус масляного насоса меткой вверх (рис. 3.123).

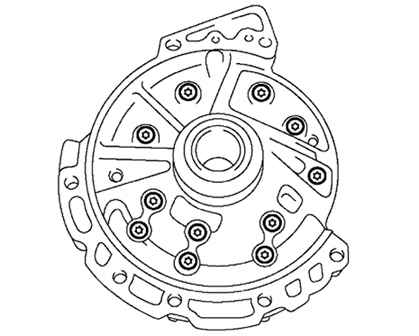

Рис. 3.124. Установка вала статора

Установите вал статора, совместив отверстия под болты крепления. Используя торцовый ключ Torx (T30), установите и затяните 11 болтов крепления (рис. 3.124).

Момент затяжки: 9,8 Н·м.

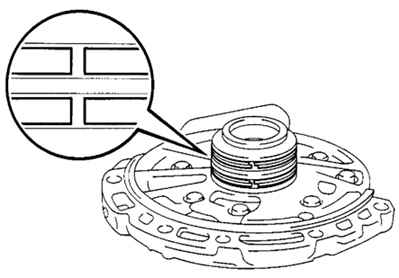

Рис. 3.125. Установка уплотнительных колец барабана сцепления

Установите 2 новых уплотнительных кольца барабана сцепления (рис. 3.125).

ВНИМАНИЕ Не расширяйте чрезмерно зазор между концами колец.

Проверьте масляный насос, для этого поверните ведущую шестерню 2 отвертками и удостоверьтесь в том, что она вращается плавно.
