3.3.14.2. Проверка зазоров масляного насоса

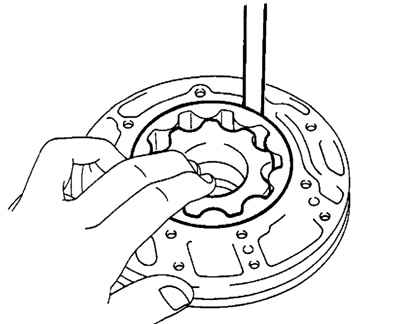

Рис. 3.112. Измерение зазора между ведомой шестерней и корпусом вала статора

Прижмите ведомую шестерню к стенке корпуса. Используя щуп, измерьте зазор между ведомой шестерней и корпусом вала статора (рис. 3.112).

Стандартный зазор: 0,10–0,17 мм.

Максимальный зазор: 0,17 мм.

Если зазор больше максимального, замените корпус масляного насоса.

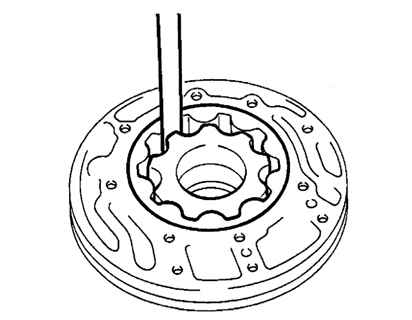

Рис. 3.113. Измерение зазора между головками зубьев в ведущей и ведомой шестерен

Измерьте зазор между головками зубьев ведущей и ведомой шестерен (рис. 3.113).

Стандартный зазор между головками зубьев: 0,07–0,15 мм.

Максимальный зазор между головками зубьев: 0,15 мм.

Если зазор между головками зубьев больше максимального, замените корпус масляного насоса.

Рис. 3.114. Измерение бокового зазора обеих шестерен

Используя поверочную линейку и щуп, измерьте боковой зазор обеих шестерен (рис. 3.114).

Стандартный боковой зазор: 0,02–0,05 мм.

Максимальный боковой зазор: 0,05 мм.
