3.3.15. Замена переднего сальника дифференциала автоматической коробки передач (U140Е / U241Е)

Снимите передние колеса.

Снимите нижние защитные кожухи двигателя.

Снимите сливную пробку автоматической коробки передач и слейте рабочую жидкость. Заменив прокладку сливной пробки, установите ее на место, закрутив моментом затяжки 49 Н·м.

Снимите передние привалы в сборе (см. далее).

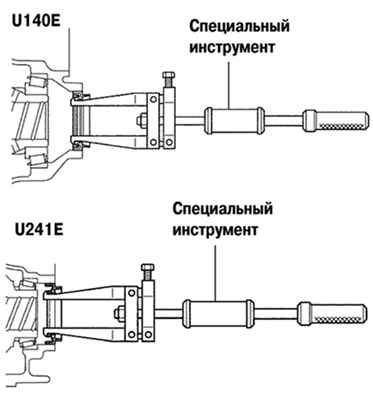

Рис. 3.126. Снятие сальника передней крышки картера главной передачи

Используя специальное приспособление 09308-00010, снимите сальник передней крышки картера главной передачи (рис. 3.126).

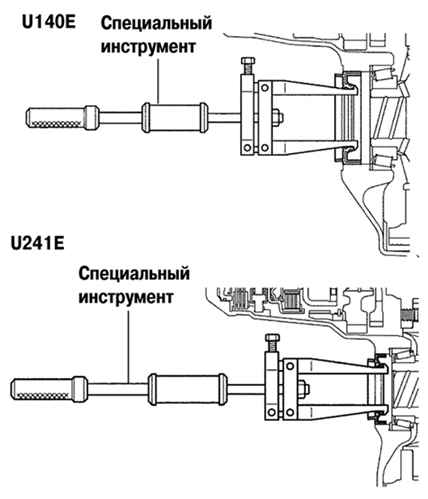

Рис. 3.127. Снятие сальника картера коробки передач

Используя специальное приспособление 09308-00010, снимите сальник картера коробки передач (рис. 3.127).

Смажьте рабочую кромку нового сальника консистентной смазкой МР.

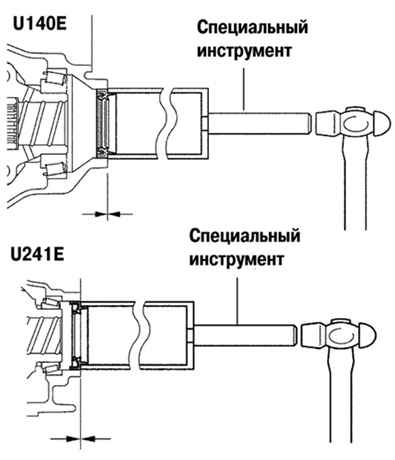

Рис. 3.128. Запрессовка сальника передней крышки картера главной передачи

Используя специальное приспособление 09608-10010 и молоток, запрессуйте новый сальник (рис. 3.128).

Глубина запрессовки: (0±0,5) мм.

ВНИМАНИЕ Следите за тем, чтобы не повредить рабочую кромку сальника.

Покройте рабочую кромку нового сальника консистентной смазкой МР.

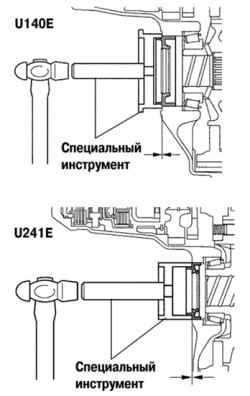

Рис. 3.129. Запрессовка сальника картера главной передачи

Используя специальное приспособление 09608-32010 и молоток, установите новый сальник (рис. 3.129).

Осуществите сборку и установку остальных элементов в порядке, обратном снятию.
