3.3.11. Снятие и установка переключателя положения стоянка / нейтраль

Снимите аккумуляторную батарею.

Снимите крышку №1 двигателя.

Снимите воздушный фильтр в сборе.

Снимите шланг №1 воздушного фильтра.

Снимите узел резонатора системы выпуска.

Снимите левую нижнюю крышку двигателя.

Отсоедините трос управления коробкой передач.

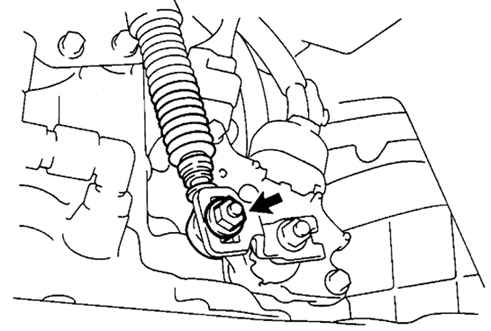

Рис. 3.87. Отсоединение троса управления от рычага вала управления

Отверните гайку рычага вала управления. Отсоедините трос управления от рычага вала управления (рис. 3.87).

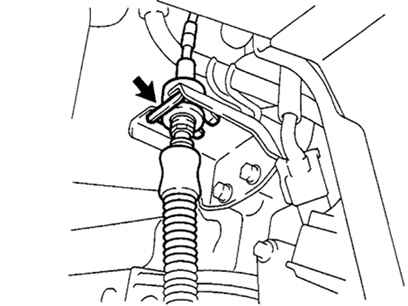

Рис. 3.88. Отсоединение троса управления от кронштейна троса управления

Снимите зажим и отсоедините трос управления от кронштейна троса управления (рис. 3.88).

Снимите переключатель положения стоянка/ нейтраль в сборе.

Отключите разъем переключателя положения стоянка/ нейтраль. Открутите гайку, шайбу и рычаг вала управления.

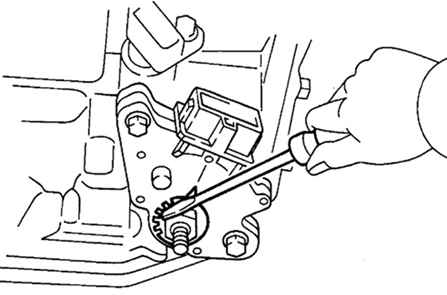

Рис. 3.89. Отсоединение лепестков стопорной пластины

Отогните лепестки стопорной пластины (рис. 3.89).

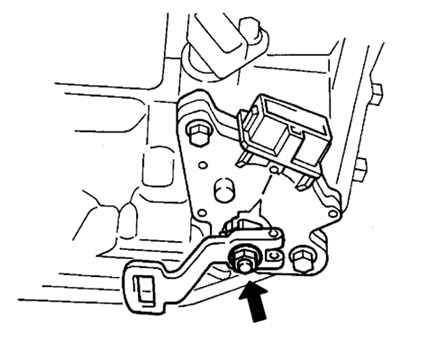

Рис. 3.90. Откручивание контргайки

Открутите контргайку и стопорную пластину (рис. 3.90).

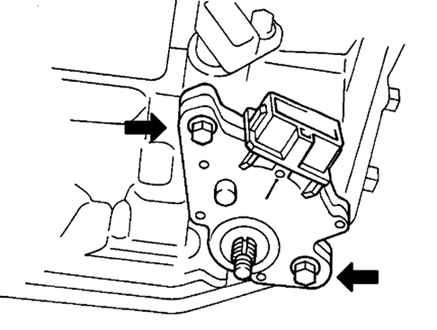

Рис. 3.91. Болты крепления переключателя положения стоянка/ нейтраль

Открутите 2 болта крепления и выньте переключатель положения стоянка/нейтраль (рис. 3.91).
