3.3.13.1. Снятие клапанного блока автоматической коробки передач

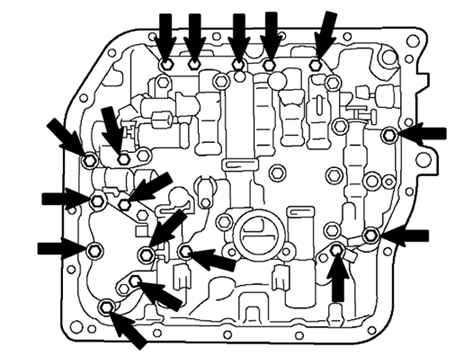

Рис. 3.104. Болты крепления клапанного блока автоматической коробки передач

Поддерживая клапанный блок, отверните 17 болтов крепления и снимите клапанный блок (рис. 3.104).

ВНИМАНИЕ

Следите за тем, чтобы не выпал корпус обратного клапана, пружина и поршень гидроаккумулятора.

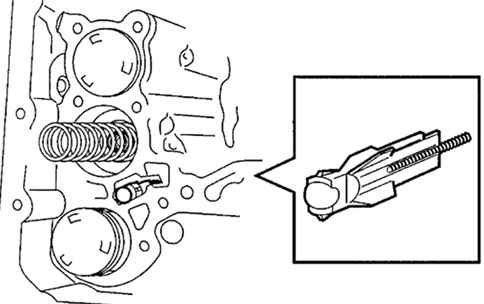

Рис. 3.105. Извлечение корпуса обратного клапана и пружины

Извлеките корпус обратного клапана и пружину (рис. 3.105).

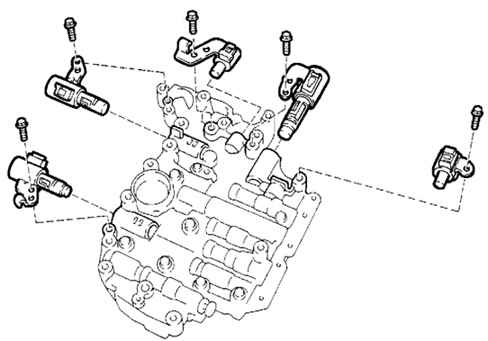

Рис. 3.106. Снятие электромагнитных клапанов переключения передач

Отверните 5 болтов крепления и снимите 5 электромагнитных клапанов переключения передач (рис. 3.106).
