2.2.8.17. Переведение натяжителя цепи привода механизма газораспределения в рабочее состояние

Переведение натяжителя цепи привода механизма газораспределения в рабочее состояние

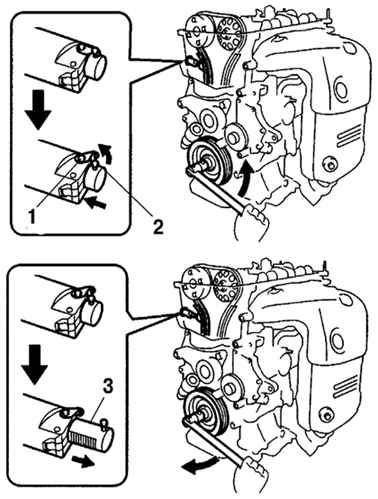

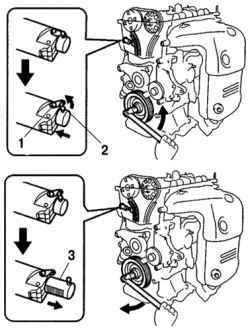

Рис. 2.172. Переведение натяжителя цепи привода механизма газораспределения в рабочее состояние: 1 – крюк; 2 – штифт; 3 – плунжер


Поверните коленчатый вал против часовой стрелки и освободите штифт плунжера от крюка. Затем поверните коленчатый вал по часовой стрелке и убедитесь, что натяжитель цепи давит на башмак (рис. 2.172).
