2.2.8.14. Установка датчика положения коленчатого вала

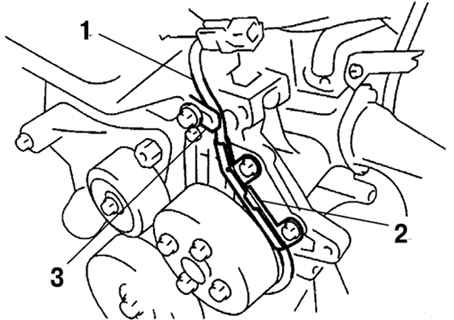

Рис. 2.168. Установка датчика положения коленчатого вала: 1 – кабель; 2 – зажим; 3 – болт

Установите датчик положения коленчатого вала, затянув болты крепления зажима моментом затяжки 9 Н·м. После установки убедитесь, что кабель датчика расположен так, как показано на рисунке 2.168.
