2.2.8.12. Установка масляного поддона

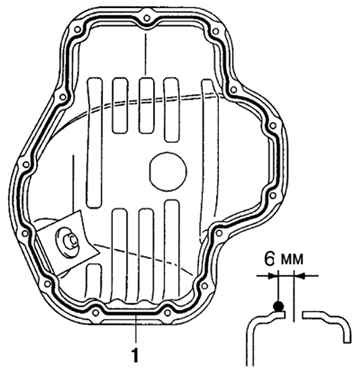

Рис. 2.163. Места нанесения герметика на поверхность поддона: 1 – герметик

Удалите старый герметик с поверхностей соединения поддона и картера, стараясь не повредить контактные поверхности. Растворителем очистите контактные поверхности. Нанесите герметик на поверхность поддона, как показано на рисунке 2.163.

Отверстие в тюбике должно обеспечить диаметр выдавливаемого герметика 4 мм. Детали должны быть соединены в течение времени, указанного в инструкции по применению герметика. В противном случае вновь снимите герметик и уложите новый.

По окончании нанесения герметика насадка тюбика должна быть снята и очищена от следов герметика, а тюбик плотно закрыт.

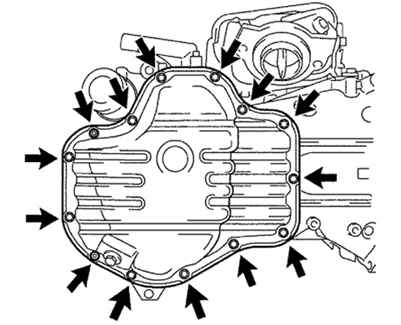

Рис. 2.164. Болты и гайки крепления масляного поддона

Установите поддон и затяните две гайки и двенадцать болтов крепления масляного поддона моментом затяжки 9 Н·м (рис. 2.164).

Заверните сливную пробку моментом затяжки 25 Н·м.
