2.2.8.10. Установка ротора датчика положения коленчатого вала

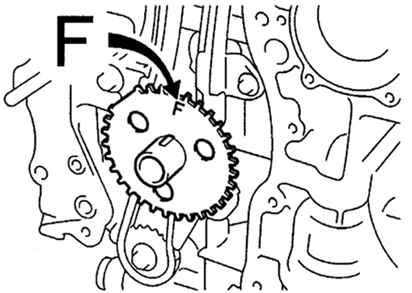

Рис. 2.159. Маркировка «F» совмещения звездочки ротора датчика положения коленчатого вала

Установите ротор датчика положения коленчатого вала, как показано на рисунке 2.159.
