2.2.7.14. Проверка шатунных и коренных шеек

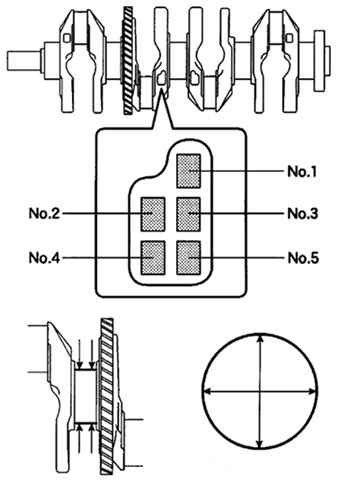

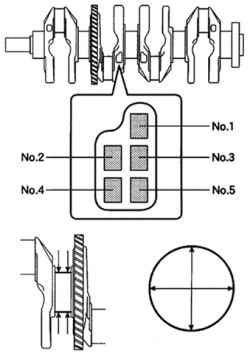

Рис. 2.118. Измерение шатунных и коренных шеек

Микрометром измерьте диаметр каждой шатунной и коренной шейки в двух взаимно перпендикулярных плоскостях, как показано на рисунке 2.118.

Диаметр коренной шейки – 54,988–55,000 мм.

Диаметр шатунной шейки – 47,990–48,000 мм.

Если значения диаметров выходят за указанные пределы, проверьте зазоры. При необходимости замените коленчатый вал. Проверьте шатунные и коренные шейки на конусность и овальность.

Максимальная конусность и овальность – 0,003 мм.

Маркировка...........мм

0.....................54,998–55,000

1.....................54,996–54,998

2.....................54,994–54,996

3.....................54,992–54,994

4.....................54,990–54,992

5.....................54,988–54,990
