2.2.7.11. Проверка посадки поршневого пальца

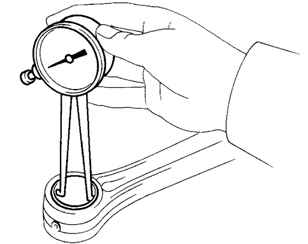

Рис. 2.115. Измерение внутреннего диаметра втулки верхней головки шатуна

С помощью циферблатного нутрометра измерьте внутренний диаметр втулки верхней головки шатуна (рис. 2.115).

Стандартный диаметр – 22,005–22,017 мм.

Предельный диаметр – 22,017 мм.

Рассчитайте значение зазора между поршневым пальцем и втулкой.

Стандартный зазор – 0,005–0,011 мм.

Предельный зазор – 0,05 мм.

Если зазор больше максимального, замените втулку. При необходимости замените поршень и поршневой палец в сборе.
