2.1.5.6. Двухступенчатая система управления выпуском

Используется двухступенчатая система управления выпуском. Эта система уменьшает противодавление при открытии и при закрытии регулируемого клапана, который расположен в основном глушителе, таким образом изменяя давление отработавших газов. Клапан открывается бесступенчато в соответствии с режимом работы двигателя, обеспечивая таким образом более тихую работу в диапазоне низких частот вращения двигателя и уменьшая противодавление в диапазоне более высоких частот.

Управляющий клапан расположен в основном глушителе. Когда давление отработавших газов преодолевает усилие пружины, управляющий клапан открывается в зависимости от величины давления отработавших газов.

Работа (см. рис. 2.27)

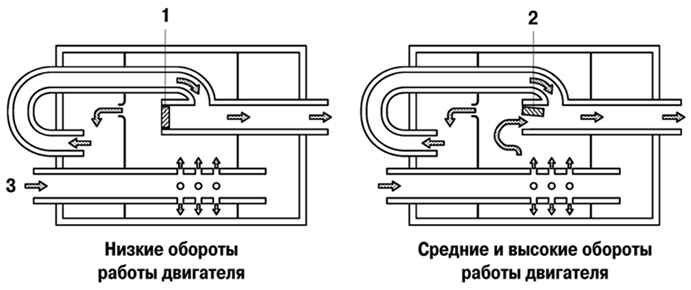

Рис. 2.27. Схема работы двухступенчатой системы управления впрыском: 1 – управляющий клапан закрыт; 2 – управляющий клапан открыт; 3 – отработавшие газы

Управляющий клапан закрыт (низкие обороты работы двигателя).

Так как давление в основном глушителе не велико, управляющий клапан закрыт. Следовательно, отработавшие газы не проходят через обходной канал, и шум выхлопа уменьшен основным глушителем.

Управляющий клапан открыт (средние и высокие обороты работы двигателя).

Клапан открывается с ростом частоты вращения двигателя и противодавления в глушителе. Это позволяет большему объему отработавших газов проходить через обходной канал, таким образом существенно уменьшается противодавление.
