2.1.5.3. Впускной коллектор

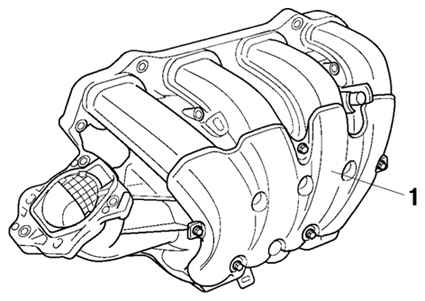

Рис. 2.24. Впускной коллектор: 1 – крышка впускного коллектора

Впускной коллектор сделан из пластмассы для снижения массы и уменьшения теплопередачи от головки блока цилиндров. В результате стало возможно уменьшить температуру воздуха на впуске и улучшить объемную эффективность впуска. Резонатор, установленный в отсеке воздухозаборника, использует пульсацию на впуске, чтобы улучшить крутящий момент в диапазоне средних оборотов. Крышка впускного коллектора обеспечивает снижение шума воздуха на впуске.
