3.4.14. Тяговое реле

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

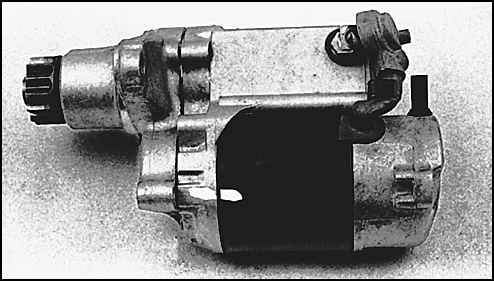

1. Снимите стартер.
	2. Обозначьте положение тягового реле на стартере, нанеся на него метку.
	3. Отсоедините шину стартера. Для отсоединения шины отверните гайку.
	4. Отверните винты крепления редуктора стартера.
	5. Отверните стяжные болты крепления стартера к редуктору.
	6. Отсоедините электродвигатель от редуктора и тягового реле.

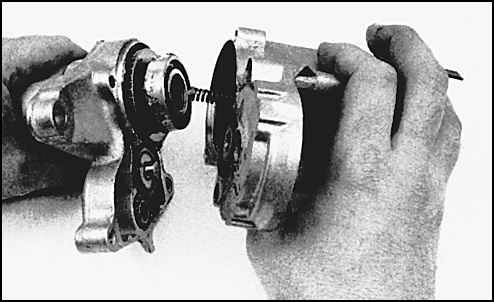

	7. Затем достаньте из редуктора тяговое реле. При сборке реле с редуктором сперва установите показанную на снимке пружину.

Сборка

Сборка выполняется в обратном порядке.
