3.1.13. Масляный насосМасляный насос
|

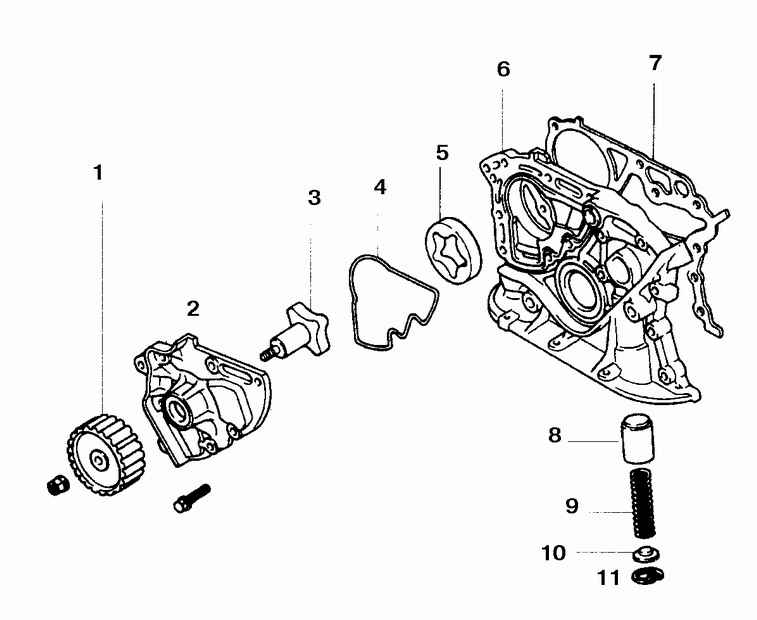

1. Шкив
2. Рабочая часть насоса
3. Ведущая шестерня
4. Уплотнительное кольцо
5. Ведомая шестерня
6. Кожух насоса
|
7. Прокладка
8. Поршень
9. Пружина
10. Фиксатор пружины
11. Стопорное кольцо |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите масляный поддон.
|
 |
2. Отвинтите винты (стрелки)
и снимите маслозаборный патрубок. |
| 3. Снимите нижний промежуточный
шкив газораспределительного ремня, шкив коленчатого вала, газораспределительный
ремень и звездочку коленчатого вала.
|
 |

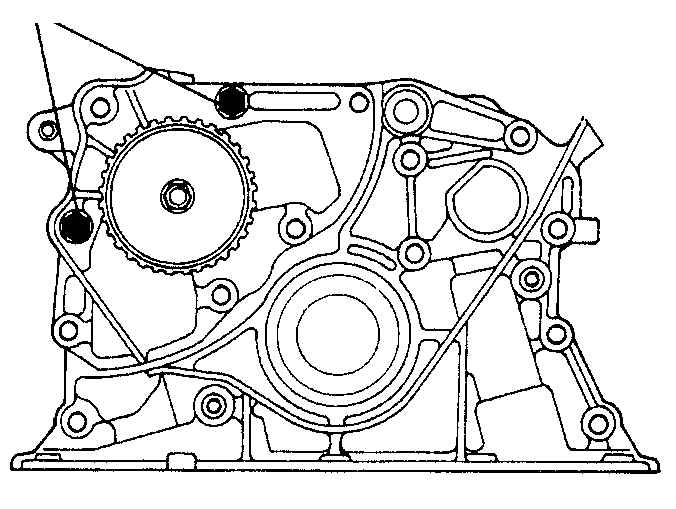

4. Выкрутите 12 болтов и отсоедините
кожух масляного насоса от двигателя.
|
 |
5. Выкрутите два болта (длина болтов 16 мм)
и отсоедините рабочую часть насоса. Достаньте ведомую шестерню и снимите
уплотняющее кольцо.
|
 |

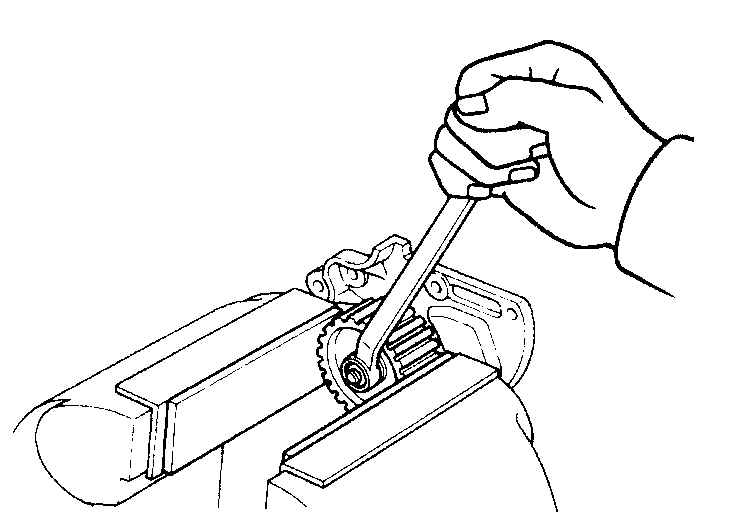

6. Зажмите звездочку насоса в тисках, скрутите
гайку звездочки и снимите звездочку.
|
| 7. Тщательно почистите и протрите
ацетоном стыкующиеся поверхности кожуха насоса и блока цилиндров.
|
 |
8. Снимите стопорное кольцо редукционного
клапана, достаньте фиксатор пружины, пружину и поршень.
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Почистите все детали растворителем
и проверьте их на наличие износа и повреждений.
|
| 2. Если пружина или поршень редукционного
клапана повреждены, необходимо заменить все элементы клапана.
|
 |
3. Измерьте зазор между ведомым
ротором и кожухом насоса. |
 |
4. Измерьте зазор между зубцами
шестерен. Если зазоры превышают максимально допустимые нормы, шестерни
необходимо заменить.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Замените сальники вала насоса
и коленчатого вала. Смажьте сальники универсальной смазкой.
|
 |
2. Установите новое уплотнительное
кольцо, смажьте ведомую шестерню моторным маслом и установите шестерню
в кожух. Метка на шестерне должна быть направлена наружу (стрелка).
|
| 3. Смажьте вал насоса и вставьте
ведущую шестерню, установите звездочку насоса и затяните гайку до
требуемого момента затяжки.
|
| 4. Заполните полость насоса вазелином
и установите рабочую часть насоса на кожух. Затяните болты.
|
| 5. Смажьте поршень редукционного
клапана маслом и установите детали клапана в кожух насоса.
|
| 6. Установите новую прокладку насоса.
|
| 7. Установите насос и вставьте болты.
Затяните болты до требуемого момента затяжки. |
| 8. Установите оставшиеся детали.
|
|
|
|
