3.1.10. Распределительные валы и подъемники клапанов

ПОРЯДОК ВЫПОЛНЕНИЯ

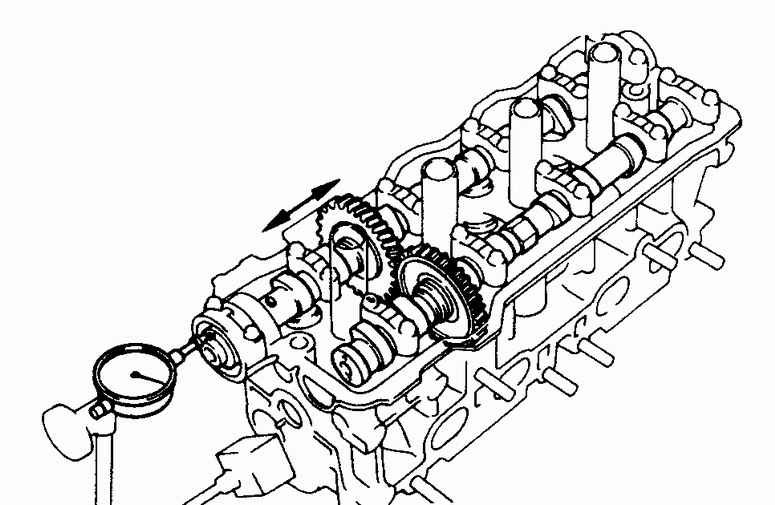

1. Снимите крышку головки цилиндров, распределитель зажигания, газораспределительный ремень, звездочку распределительного вала и верхнюю секцию задней крышки газораспределительного ремня. 2. Измерьте осевой зазор вала при помощи специального прибора. Если зазор превышает допустимую норму, замените вал и/ или головку цилиндров. Закрепите измерительный прибор как указано на рисунке.

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВЫПУСКНЫХ КЛАПАНОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

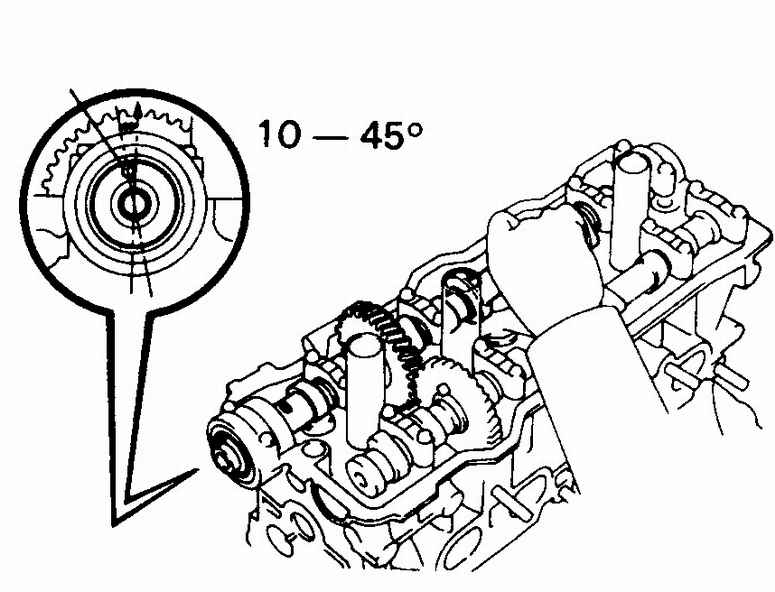

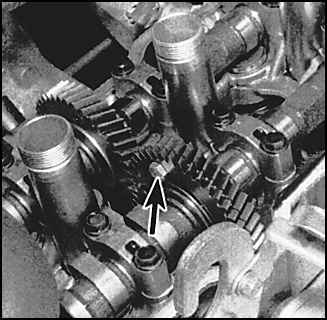

1. Поверните вал впускных клапанов так, чтобы штифт находящийся в основании вала был повернут на 10–45° влево от вертикального положения. Теперь кулачки вала выпускных клапанов будут расположены так, что давление пружин клапанов поможет снять вал с меньшими усилиями. 2. Закрепите вспомогательную шестерню вала выпускных клапанов, вставив болт (стрелка) в ее отверстие и в отверстие основной шестерни. 3. Выкрутите болты крышки заднего подшипника вала выпускных клапанов и снимите крышку. 4. Ослабьте болты крышек N1, N2 и N4 по очереди. Выкрутите болты и снимите крышки. 5. Ослабьте болты крышки N3, выкрутите болты и снимите крышку. 6. Снимите вал.

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВПУСКНЫХ КЛАПАНОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

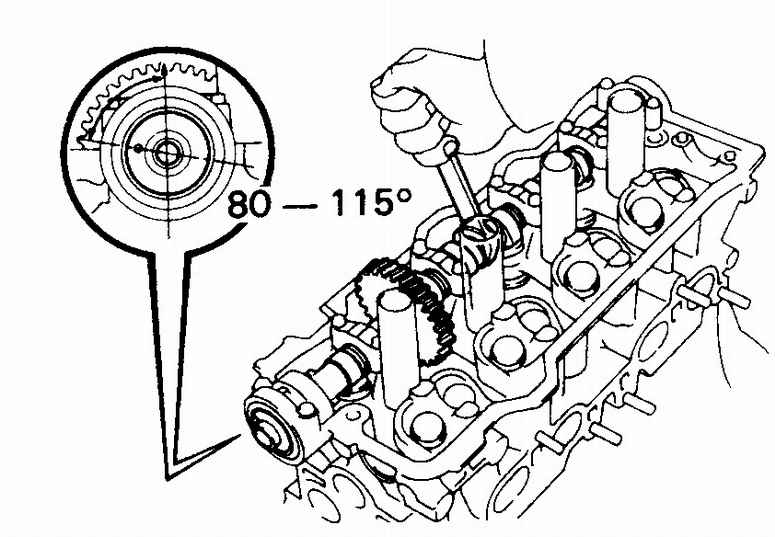

1. Поверните вал впускных клапанов так, чтобы штифт находящийся в основании вала был повернут на 80–115° влево от вертикального положения. 2. Выкрутите болты крышки переднего подшипника вала, снимите крышку и сальник. 3. Ослабьте болты крышек N1, N3 и N4 по очереди. Выкрутите болты и снимите крышки. 4. Ослабьте болты крышки N2, выкрутите болты и снимите крышку.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте концевой зазор пружины шестерни распределительного вала. Сравните полученный результат с техническими требованиями. 2. Сотрите масло с прокладок, пронумеруйте и извлеките подъемники клапанов и прокладки. Для извлечения используйте магнит. 3. Осмотрите подъемники на наличие износа и царапин. 4. Измерьте диаметры подъемников и внутренние диаметры соответствующих им гнезд. Путем вычитания диаметра подъемника из диаметра гнезда Вы получите величину смазочного зазора. Сравните величины зазоров с техническими характеристиками. Если зазоры превышают допустимую норму, головку и/ или подъемники необходимо заменить. 5. Сложите подъемники в отдельную коробку, не перепутайте прокладки подъемников. 6. Осмотрите кулачки и шейки подшипников распределительных валов на наличие износа и повреждений. 7. При помощи микрометра измерьте высоту каждого кулачка. Сравните полученные величины с техническими характеристиками, при необходимости замените вал. 8. При помощи микрометра измерьте диаметры шеек подшипников. Сравните полученные величины с техническими характеристиками, при необходимости замените вал. 9. Положите полоску пластикового измерителя на шейку подшипника. 10. Для определения величины смазочного зазора измерьте ширину раздавленной полоски пластика при помощи специальной шкалы. При необходимости замените распределительный вал и/ или головку цилиндров. 11. Измерьте зазор между зубцами шестерен валов при помощи специального инструмента. Измерительный прибор установите как показано на рисунке. Сравните полученную величину с техническими характеристиками.

Установка

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВПУСКНЫХ КЛАПАНОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

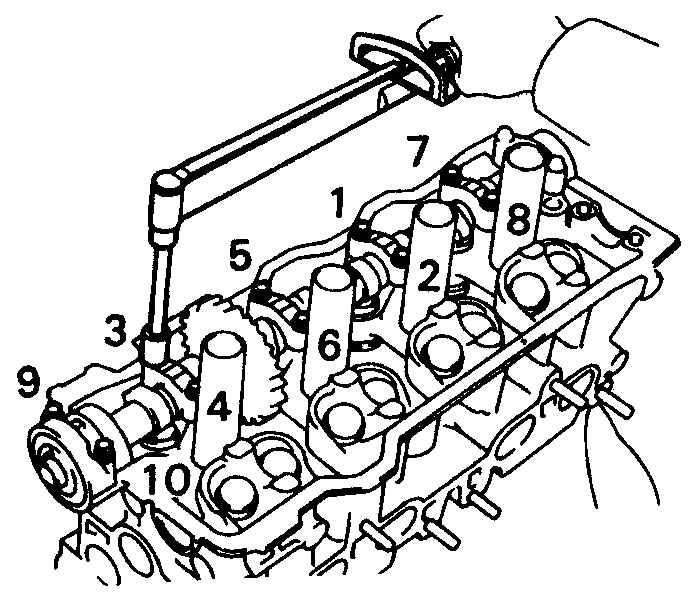

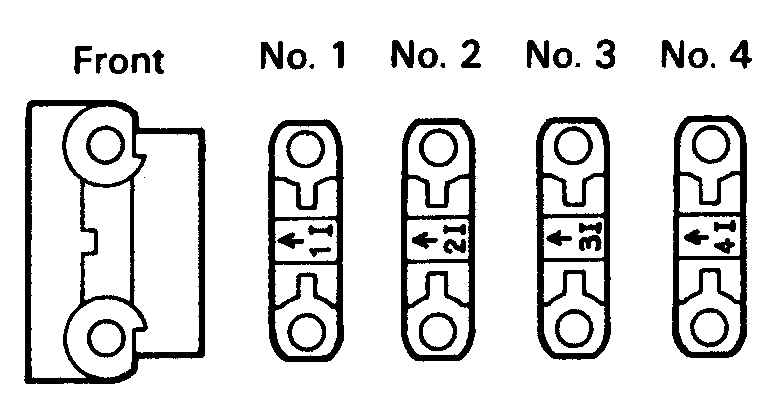

1. Смажьте молибденовой смазкой кулачки и шейки подшипников вала, смажьте подъемники и установите их на свои места. 2. Установите вал в головку цилиндров. Штифт в основании вала должен быть повернут на 80° влево от вертикального положения. 3. Нанесите герметик на внешний край стыкующейся поверхности крышки первого подшипника (помечены штриховкой). 4. Установите крышки подшипников в порядке нумерации. Стрелки на крышках должны быть направлены в сторону газораспределительного ремня. 5. Затяните болты крышек до требуемого момента затяжки. Затягивайте болты в указанной последовательности на одну четвертую оборота за один прием. 6. Установите новый сальник.

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ ВЫПУСКНЫХ КЛАПАНОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

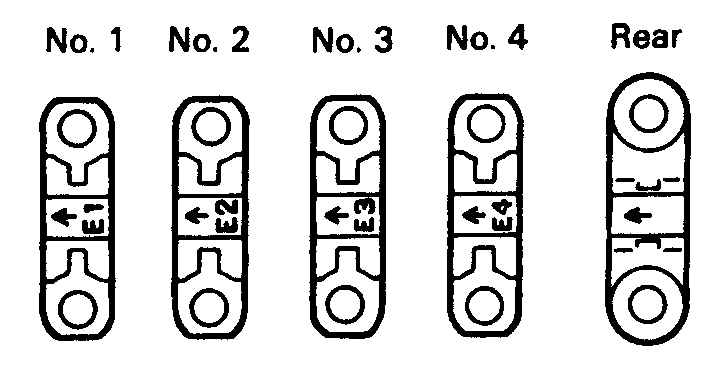

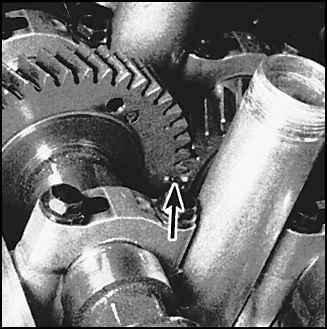

1. Соберите шестерню вала. 2. Смажьте молибденовой смазкой кулачки и шейки подшипников вала, смажьте подъемники и установите их на свои места. 3. Поверните вал впускных клапанов так, чтобы штифт в его основании вала был повернут на 10° влево от вертикального положения. 4. Совместите шестерни валов, используя синхронизационные метки (стрелка). Установите вал выпускных клапанов. Повращайте вал впускных клапанов вперед и назад, чтобы вал выпускных клапанов сел на место. 5. Установите крышки подшипников в порядке нумерации. Стрелки на крышках должны быть направлены в сторону газораспределительного ремня. 6. Затяните болты крышек до требуемого момента затяжки. Затягивайте болты в указанной последовательности на одну четвертую оборота за один прием. 7. Достаньте болт, стопорящий шестерни вала выпускных клапанов. 8. Установите оставшиеся детали.
