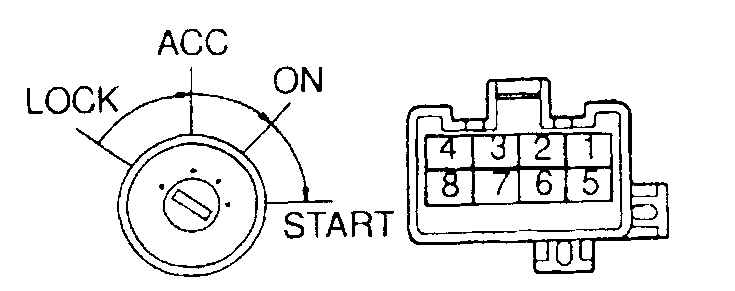

12.1.9. Замок зажигания и барабан замкаДиаграмма для проверки замка зажигания
|
|
|
Положение ключа
|
Тестируемые выводы
|
Наличие цепи
|
|
LOCK
|
–
|
Нет цепи
|
|
ACC
|
2 – 3
|
Есть цепь
|
|
ON
|
2 – 3 – 4
6 – 7
|
Есть цепь
|
|
START
|
1 – 2 – 4
6 – 7 – 8
|
Есть цепь
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините разъем замка зажигания, найдя
его по проводам от замка. |
| 2. Омметром или контрольной лампой
проверьте наличие цепи между указанными выводами, в разных положениях
ключа. Замените замок если результаты хотя бы одной из проверок отрицательные. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Переведите ключ в положение АСС. |
| 3. Снимите руль. |
| 4. Снимите оба кожуха рулевой колонки. |
| 5. Снимите с вала руля комбинацию переключателей. |
|
Замена замка зажигания
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините от замка зажигания
провода. |
 |
2. Отверните винты крепления
(указаны стрелками) и снимите замок. |
| 3. Установка выполняется в обратном
порядке. |
|
Замена выключателя (барабана) замка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Прижмите тонкой отверткой подпружиненный
штифт. |
 |
2. Переведите ключ в положение
АСС, прижмите штифт и снимите выключатель замка. |
| 3. При установке замка надавите
на штифт и вставьте выключатель в гнездо на рулевой колонке до фиксации
штифтом, который должен зайти в отверстие на рулевой колонке. |
| 4. Далее сборка выполняется в обратном
порядке. |
|
|
|
